881-D1550L20-03
Corpo de Broca CoroDrill® 881 com pastilha intercambiável

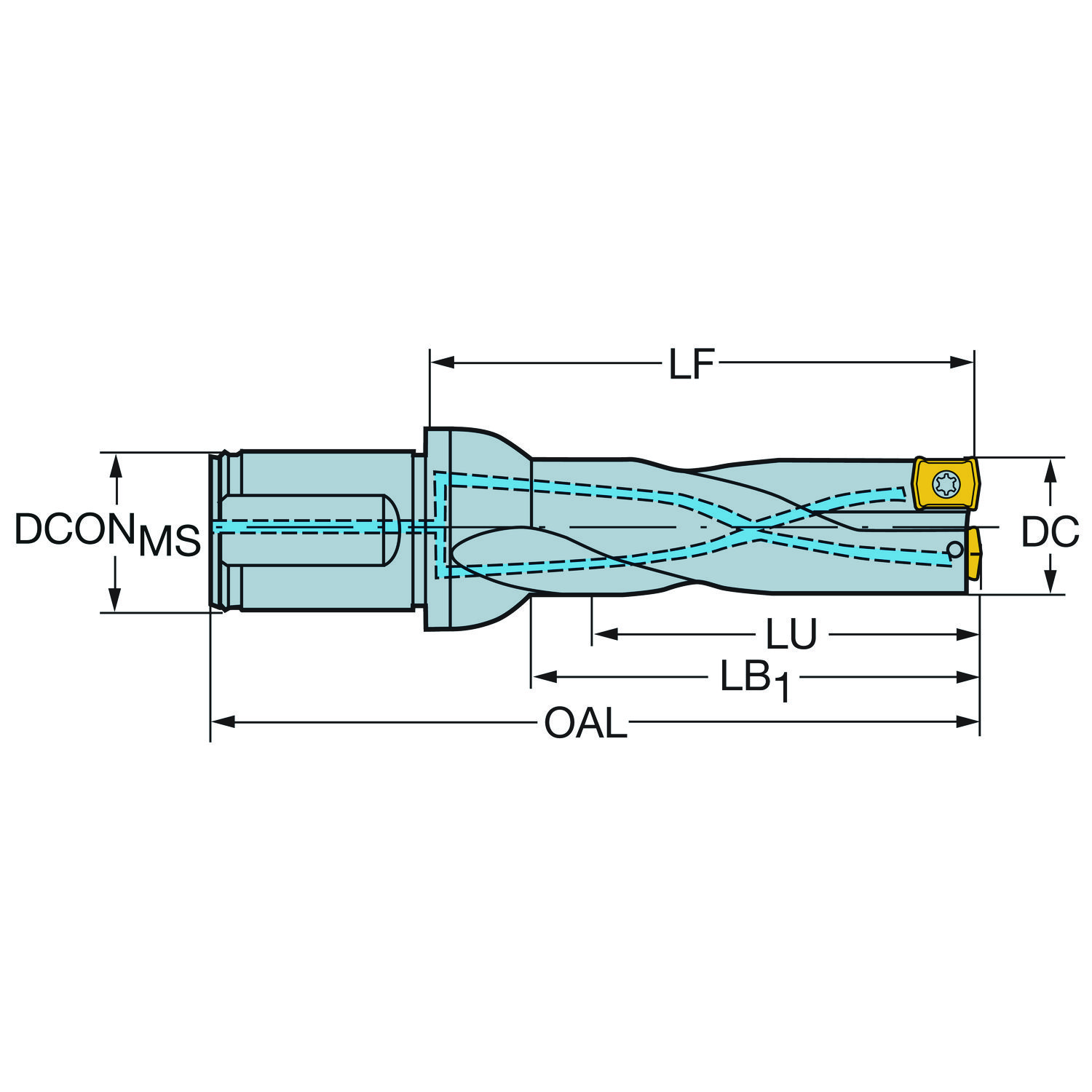

Broca · diâmetro de corte 15,5 mm, comprimento funcional 63,73 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 881-D1550L20-03
- Código compactado
- 881-D1550L20-03
- Material ID
- 5962242
- Família
- Ferramentas
- Tipo
- Indexable drill - asymetrical point
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 219.78 Gram
- EAN
- 25962242
- NCM
- 846610
- UNSPSC
- 23291503
- eCl@ss 13
- 21180201
- Origem
- SE
- Lançamento
- 18/02/2011
- CoroPak de lançamento
- 11.1
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|

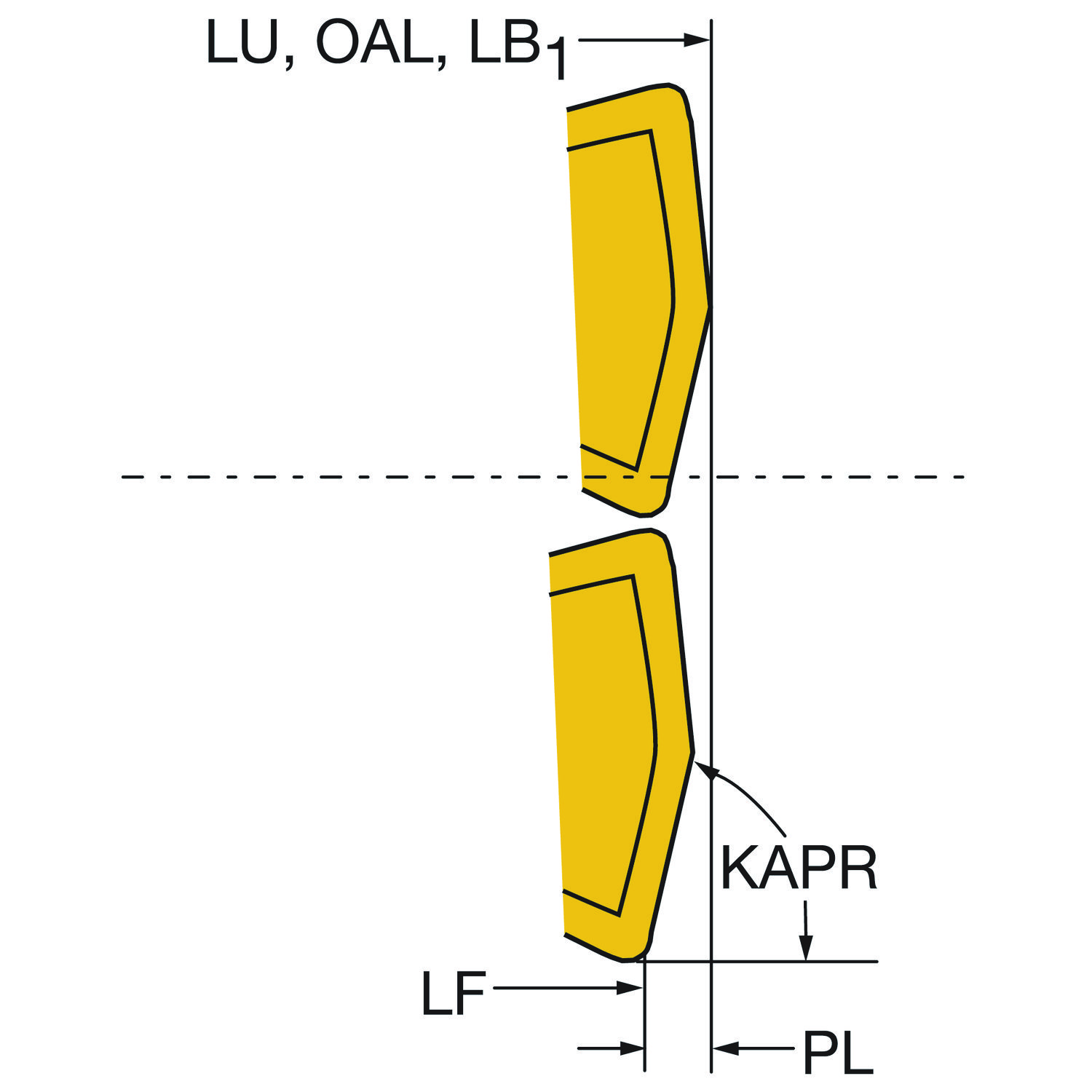

| ângulo da aresta de corte da ferramenta | KAPR | 78 |
| ângulo de saída ortogonal | GAMO | 0 |
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento da ponta | PL | 0.27 mm |
| Comprimento de fixação | LSCMS | 50 mm |
| Comprimento do corpo | LB | 50 mm |
| Comprimento funcional | LF | 63.73 mm |
| Comprimento total | OAL | 114 mm |
| Comprimento util | LU | 47 mm |
| Diâmetro da conexão | DCONMS | 20 mm |
| Diâmetro de corte | DC | 15.5 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cylindrical shank (ISO9766 drill shank with flange) -metric: 20 |
| Flute design code | FDC | spiral (helical) chip flute |
| Flute helix hand | FHH | right hand flute |
| Número de pastilhas | CICT_1 | 1 |
| Número de pastilhas | CICT_4 | 1 |
| Número efetivo de arestas de corte na parte frontal | ZEFF | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_1 | CoroDrill 881 -size 02-C (881-02 02 04M-C-GM1) |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_4 | CoroDrill 881 -size 02-P (881-02 02 04M-P-GM1) |
| Pressão de refrigeração | CP | 10 mm |
| Relação comprimento/diâmetro utilizável | ULDR | 3.03225806 |
| Rotação máxima | RPMX | 30000 |
| Sensor embedded property | SEP | Não |
| Shank length (metric) | LS | 50 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 6 no catálogo
881-02 02 04M-C-GM1 1044 Pastilhas CoroDrill® 881 para furação 881-02 02 04M-C-GM1 1144 Pastilhas CoroDrill® 881 para furação
881-02 02 04M-P-GM1 2044 Pastilhas CoroDrill® 881 para furação
881-02 02 04M-P-GM1 4024 Pastilhas CoroDrill® 881 para furação
881-02 02 04M-P-GM1 4044 Pastilhas CoroDrill® 881 para furação 881-02 02 04M-P-GM1 4344 CoroDrill® 881, insert for drilling Nada com esse termo. Tente só o início do código.
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 46 no catálogo
131-3220-B Bucha quadrada com posicionamento Easy-Fix
132L-3220085-B Bucha cilíndrica com posicionamento Easy-Fix 132L-4020105-B Bucha cilíndrica com posicionamento Easy-Fix 132L-5020125-B Bucha cilíndrica com posicionamento Easy-Fix
132N-2520 Luva cilindrica 132N-4020 Luva cilindrica
393.277-20 01 075A Cassete para adaptador de broca ajustável
393.277-20 02 075A Cassete para adaptador de broca ajustável
393.CF-25 20 56 Luva cilindrica 393.CF-32 20 60 Luva cilindrica
393.CG-25 20 56 Luva cilindrica 393.CG-32 20 60 Luva cilindrica
393.CGS-25 20 56 Luva cilindrica 393.CGS-32 20 60 Luva cilindrica
416.2-L20-25 Bucha excêntrica
A1B27-40 20 080 ISO 7388-1 para adaptador ISO 9766 A1B27-50 20 080 ISO 7388-1 para adaptador ISO 9766
A227-30 20 080 MAS-BT 403 para adaptador ISO 9766
A2B27-40 20 075 MAS-BT 403 para adaptador ISO 9766 A2B27-50 20 085 MAS-BT 403 para adaptador ISO 9766
A3B27-40 20 080 CAT-V para adaptador ISO 9766 A3B27-50 20 080 CAT-V para adaptador ISO 9766
C10-391.19-20 100 Coromant Capto® para mandril com fixação térmica
C3-391.27-20 060 Coromant Capto® para adaptador ISO 9766
C4-391.19-20 085 Coromant Capto® para mandril com fixação térmica
C4-391.27-20 060 Coromant Capto® para adaptador ISO 9766
C5-391.19-20 085 Coromant Capto® para mandril com fixação térmica
C5-391.19-20 146 Coromant Capto® para mandril com fixação térmica
C5-391.27-20 060 Coromant Capto® para adaptador ISO 9766
C5-391.27CCH-20 120 Coromant Capto® para adaptador ISO 9766
C6-391.19-20 085 Coromant Capto® para mandril com fixação térmica
C6-391.27-20 070 Coromant Capto® para adaptador ISO 9766
C8-391.19-20 095 Coromant Capto® para mandril com fixação térmica
C8-391.27-20 080 Coromant Capto® para adaptador ISO 9766
EF-25-20 Bucha cilíndrica com posicionamento Easy-Fix EF-32-20 Bucha cilíndrica com posicionamento Easy-Fix EF-40-20 Bucha cilíndrica com posicionamento Easy-Fix
HA06-SH20Q-S-100 HSK para mandril iLock com fixação térmica HA06-SH20Q-S-120 HSK para mandril iLock com fixação térmica HA06-SH20Q-S-160 HSK to Shrink Fit chuck HA06-SH20Q-S-200 HSK to Shrink Fit chuck HA10-SH20Q-S-105 HSK para mandril iLock com fixação térmica HA10-SH20Q-S-130 HSK para mandril iLock com fixação térmica
HT06-DR20-A040-080 HSK para adaptador ISO 9766 HT08-DR20-A040-085 HSK para adaptador ISO 9766 HT10-DR20-A040-090 HSK para adaptador ISO 9766 Nada com esse termo. Tente só o início do código.

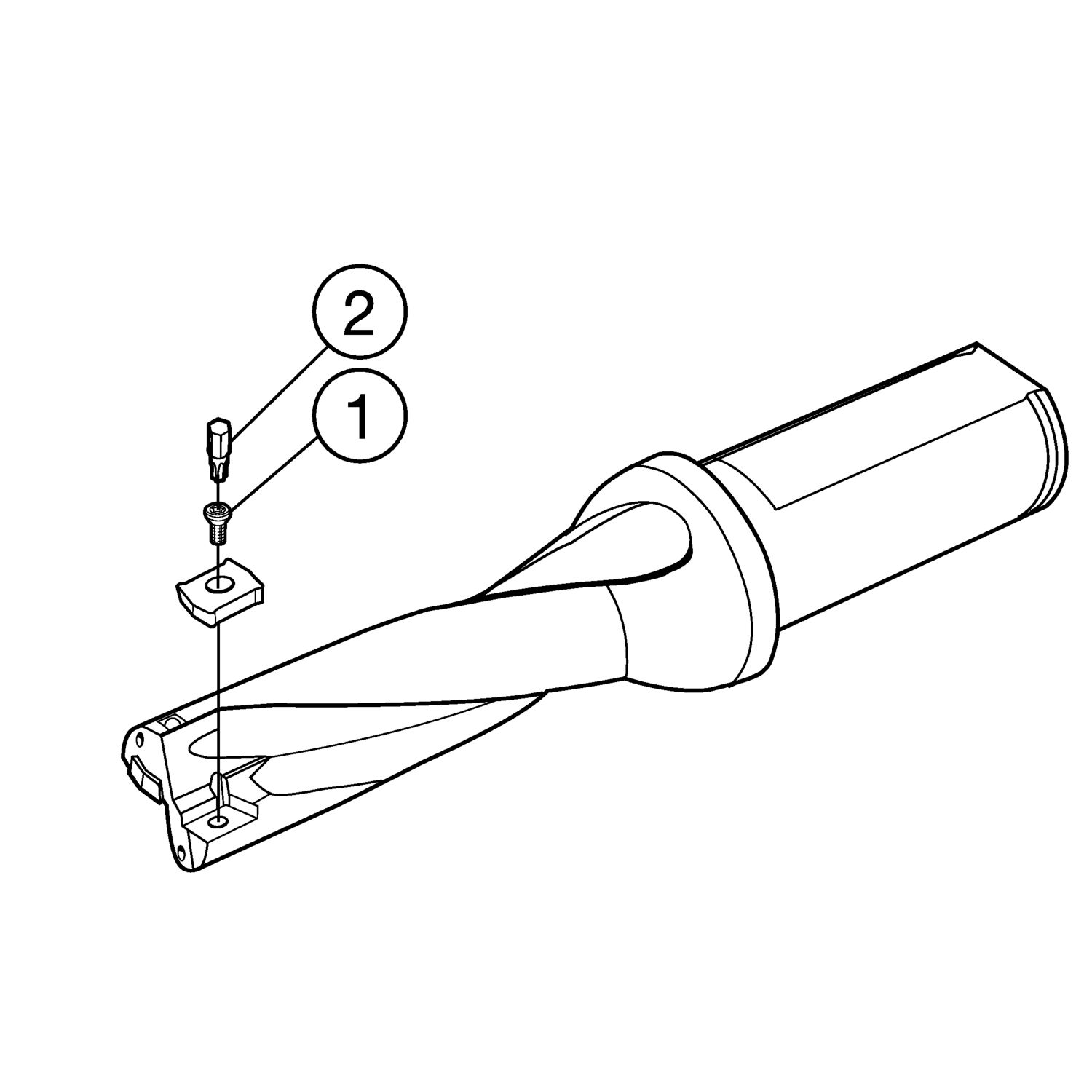

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 020-33
5680 084-18 Últimos produtos visitados
