825D-45TC09-C4

Ferramentas · Boring tool - indexable

825D-45TC09-C4

CoroBore® 825, Silent Tools™ ferramenta de uma aresta para mandrilamento de precisão

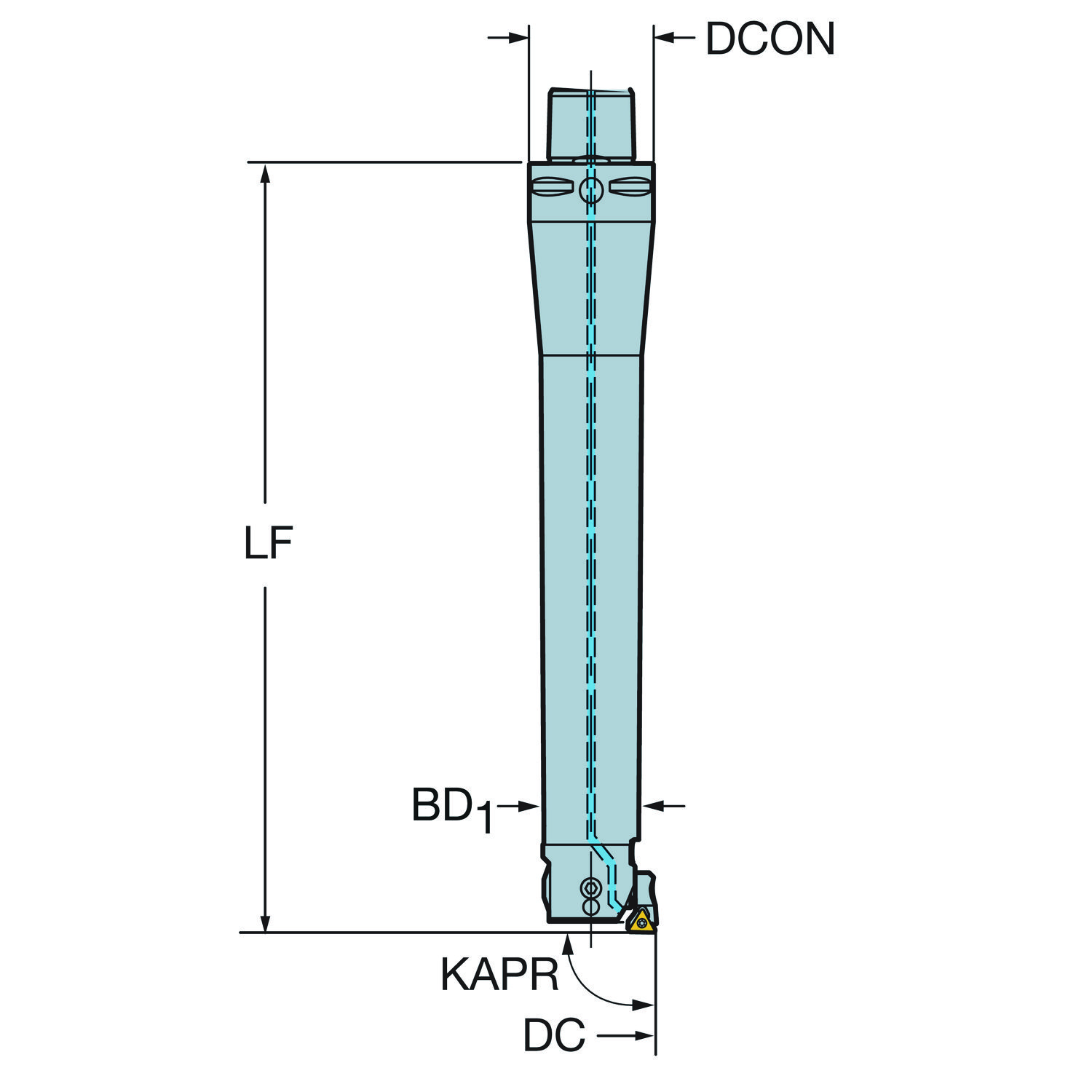

Ferramenta de mandrilar · comprimento funcional 272 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

825D-45TC09U-C4L — Porta Ferramenta CoroBore® 825 antivibratória para mandrilamento de precisão

O produto recomendado tem dimensões diferentes.

Dados principais

Código ISO
825D-45TC09-C4
Código compactado
825D-45TC09-C4
Material ID
6352226
Família
Ferramentas
Tipo
Boring tool - indexable
Peso unitário (kg)
2.72 Kilogram
EAN
26352226
UNSPSC
23241601
eCl@ss 13
21181201
Lançamento
23/02/2013
CoroPak de lançamento
13.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 92
Bolso para chip de dados DCP Não
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 09
Código do tamanho do assento da pastilha SSC_N 7/32
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric and radial entry
Comprimento do corpo LB 210 mm
Comprimento funcional LF 272 mm
Comprimento total OAL 296 mm
Diâmetro da conexão DCONMS 40 mm
Diâmetro de corte máximo DCX 45 mm
Diâmetro do corpo BD 33 mm
Diâmetro mínimo de corte DCN 35 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (bolt and segment clamping) -size C4
Insert included angle EPSR 60
Limite máximo de ajuste ADJLX 5 mm
Número de pastilhas CICT 1
Numero standard STDNO ISO26623-1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 090204 (RE<0.4)
Peso do item WT 2.72 kg
Pressão de refrigeração CP 70 bar
Propriedade antivibração DPC Sim
Sensor embedded property SEP Não
Torque TQ 0.8 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
