570-SVLBR-25-16-LF — Foto do produto

Foto do produto

Ferramentas · Torneamento — intercambiável

570-SVLBR-25-16-LF

Cabeça CoroTurn® 107 para torneamento

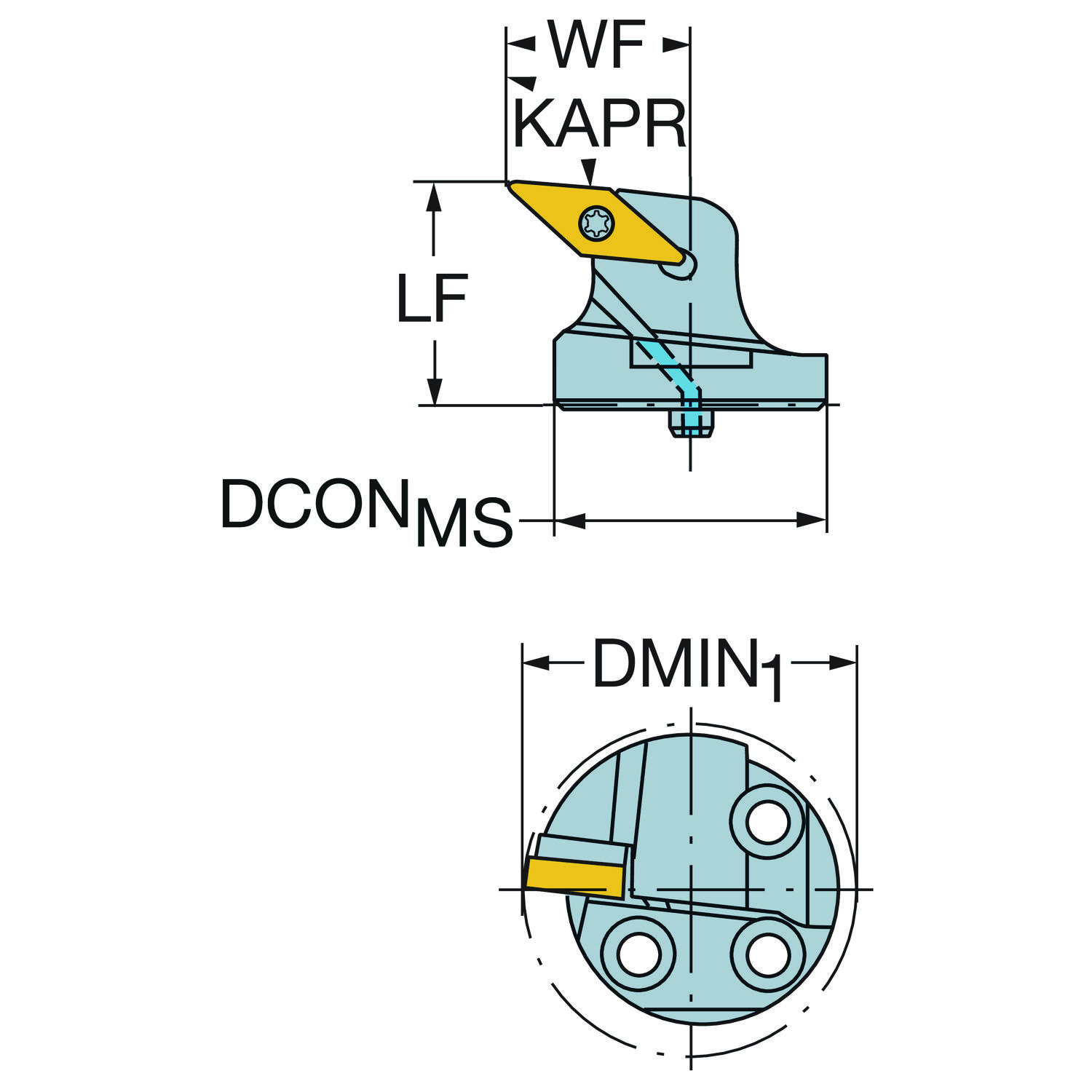

Ferramenta para torneamento · comprimento funcional 22 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 570-SVLBR-25-16-LF.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
570-SVLBR-25-16-LF
Código compactado
570-SVLBR-25-16-LF
Material ID
5764415
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
62 g
EAN
11799115
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181010
Origem
IN
Lançamento
26/01/2004
CoroPak de lançamento
04.1

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-10 Parafuso da pastilha
  • 1 × 5552 058-02 Tubo de posicionamento
  • 1 × 5680 084-15 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR 95
Ângulo da aresta de corte da ferramenta KAPR_1 95
Ângulo da ponta da pastilha EPSR 35
Ângulo de ataque da ferramenta PSIR -5
Ângulo de folga principal AN 5
Ângulo de inclinação LAMS -6.5
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 45
Balanço máximo OHX 22 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Descentralizada pelos rasgos da haste
Comprimento funcional LF 22 mm
Comprimento total OAL 25.9 mm
Diâmetro da conexão DCONMS 25 mm
Diâmetro mínimo do furo DMIN_1 35 mm
Diâmetro mínimo do furo DMIN 35 mm
Direção da interface de adaptação da máquina ADINTMS SL cabeça (parafuso montado) — tamanho 25, -rasgo refrigeração
Identificação da pastilha padrão MIID VBMT 16 04 08
Largura funcional WF 20 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER VBMT 160408/ VCMT 160408
Peso do item WT 0.062 kg
Pressão de refrigeração CP 40 bar
Pressão de refrigeração CP 40 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Saída axial inclinada
Torque TQ 3 Nm
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
