570-DSKNR-80-15
Cabeça T-Max® P para torneamento
Ferramenta para torneamento · comprimento funcional 45 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 570-DSKNR-80-15
- Código compactado
- 570-DSKNR-80-15
- Material ID
- 5764363
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 554.9 Gram
- EAN
- 12322306
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181010
- Origem
- IN
- Lançamento
- 31/12/2007
- CoroPak de lançamento
- 08.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

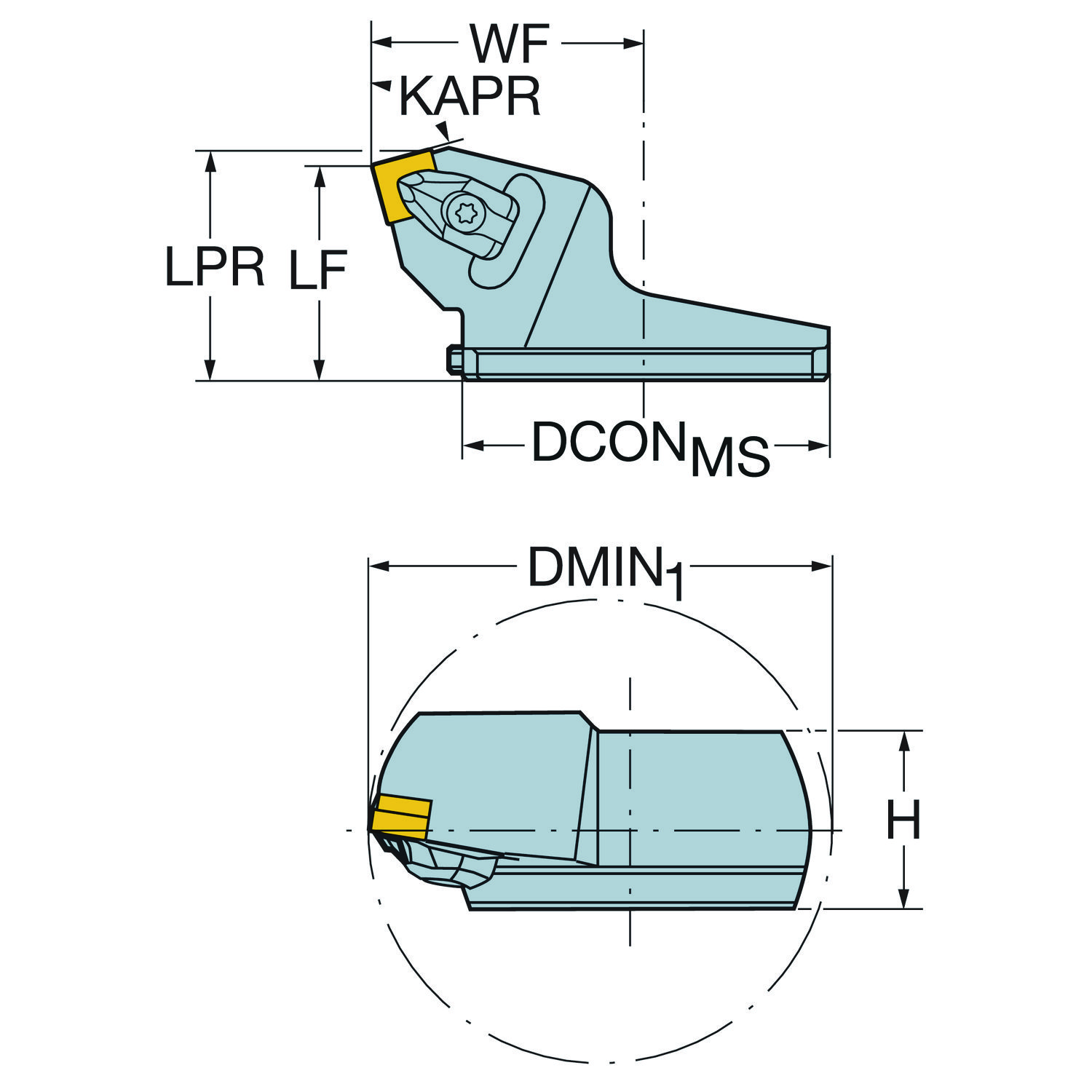

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 37.5 mm |
| Altura funcional | HF | 0 mm |
| ângulo da aresta de corte da ferramenta | KAPR | 75 |
| ângulo da aresta de corte da ferramenta | KAPR_1 | 75 |
| ângulo de ataque da ferramenta | PSIR | 15 |
| ângulo de folga principal | AN | 0 |
| ângulo de inclinação | LAMS | -8 |
| ângulo de saída ortogonal | GAMO | -6 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 10 |
| Balanço máximo | OHX | 45 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 15 |
| Código do tamanho do assento da pastilha | SSC_N | 5/8 |
| Código do tipo de fixação | MTP | clamp on top of insert and into hole |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento da saliência | LPR | 48.05 mm |
| Comprimento funcional | LF | 45 mm |
| Comprimento total | OAL | 48.05 mm |
| Diâmetro da conexão | DCONMS | 80 mm |
| Diâmetro mínimo do furo | DMIN_1 | 100 mm |
| Diâmetro mínimo do furo | DMIN | 100 mm |
| Direção da interface de adaptação da máquina | ADINTMS | SL head (quick change) -size 80 |
| Identificação da pastilha padrão | MIID | SNMG 543 |
| Insert included angle | EPSR | 90 |
| Largura funcional | WF | 57 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | SNMG 150612 |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 6.4 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 125 no catálogo
SNMA 15 06 12-KR 3210 Pastilha T-Max® P para torneamento SNMA 15 06 12-KR 3225 Pastilha T-Max® P para torneamento SNMA 15 06 16-KR 3210 Pastilha T-Max® P para torneamento SNMA 15 06 16-KR 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 08-PR 4335 Pastilha T-Max® P para torneamento SNMG 15 06 08-PR 4415 Pastilha T-Max® P para torneamento SNMG 15 06 08-PR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 08-QM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 08-SM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 08-SM 1115 Pastilha T-Max® P para torneamento
SNMG 15 06 08-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 08-SM 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 08-SM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-HM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-HM 4305 T-Max® P, pastilha para torneamento SNMG 15 06 12-HM 4335 Pastilha T-Max® P para torneamento SNMG 15 06 12-HM 4405 Pastilha T-Max® P para torneamento SNMG 15 06 12-HM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-HM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-KM 3210 Pastilha T-Max® P para torneamento SNMG 15 06 12-KM 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 12-KR 3210 Pastilha T-Max® P para torneamento SNMG 15 06 12-KR 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MM 2025 Pastilha T-Max® P para torneamento SNMG 15 06 12-MM 2035 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MM 2220 Pastilha T-Max® P para torneamento SNMG 15 06 12-MM 2515 T-Max® P, pastilha para torneamento
SNMG 15 06 12-MR 2025 Pastilha T-Max® P para torneamento SNMG 15 06 12-MR 2035 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 2220 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 235 Pastilha T-Max® P para torneamento SNMG 15 06 12-MR 2515 T-Max® P, pastilha para torneamento
SNMG 15 06 12-MR 4305 T-Max® P, pastilha para torneamento SNMG 15 06 12-MR 4335 Pastilha T-Max® P para torneamento SNMG 15 06 12-MR 4405 Pastilha T-Max® P para torneamento SNMG 15 06 12-MR 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-MR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MRR 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PM 4305 T-Max® P, pastilha para torneamento SNMG 15 06 12-PM 4335 Pastilha T-Max® P para torneamento SNMG 15 06 12-PM 4405 Pastilha T-Max® P para torneamento SNMG 15 06 12-PM 4415 Pastilha T-Max® P para torneamento SNMG 15 06 12-PM 4425 Pastilha T-Max® P para torneamento SNMG 15 06 12-PR 4335 Pastilha T-Max® P para torneamento SNMG 15 06 12-PR 4415 Pastilha T-Max® P para torneamento SNMG 15 06 12-PR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 1115 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-QM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-QM 2220 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 235 Pastilha T-Max® P para torneamento SNMG 15 06 12-QM 2515 T-Max® P, pastilha para torneamento SNMG 15 06 12-QM 4315 T-Max® P, pastilha para torneamento SNMG 15 06 12-QM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-QM 4425 Pastilha T-Max® P para torneamento SNMG 15 06 12-QM 6160 Pastilha T-Max® P para torneamento SNMG 15 06 12-QM H13A Pastilha T-Max® P para torneamento SNMG 15 06 12-SM 1105 Pastilha T-Max® P para torneamento SNMG 15 06 12-SM 1115 Pastilha T-Max® P para torneamento SNMG 15 06 12-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-SM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-SM 2025 Pastilha T-Max® P para torneamento SNMG 15 06 12-SM H13A Pastilha T-Max® P para torneamento SNMG 15 06 12-SM S05F Pastilha T-Max® P para torneamento
SNMG 15 06 12-SM S205 Pastilha T-Max® P para torneamento SNMG 15 06 16-HM 4335 Pastilha T-Max® P para torneamento SNMG 15 06 16-HM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-HM 4425 Pastilha T-Max® P para torneamento SNMG 15 06 16-KM 3205 Pastilha T-Max® P para torneamento SNMG 15 06 16-KM 3210 Pastilha T-Max® P para torneamento SNMG 15 06 16-KM 3225 Pastilha T-Max® P para torneamento SNMG 15 06 16-KR 3210 Pastilha T-Max® P para torneamento SNMG 15 06 16-KR 3225 Pastilha T-Max® P para torneamento SNMG 15 06 16-MM 2025 Pastilha T-Max® P para torneamento SNMG 15 06 16-MM 2220 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 2025 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 2035 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 2220 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 235 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 2515 T-Max® P, pastilha para torneamento SNMG 15 06 16-MR 4335 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-MR 4425 Pastilha T-Max® P para torneamento SNMG 15 06 16-MRR 2025 Pastilha T-Max® P para torneamento SNMG 15 06 16-MRR 2035 Pastilha T-Max® P para torneamento SNMG 15 06 16-PM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-PM 4425 Pastilha T-Max® P para torneamento SNMG 15 06 16-PR 4335 Pastilha T-Max® P para torneamento SNMG 15 06 16-PR 4415 Pastilha T-Max® P para torneamento SNMG 15 06 16-PR 4425 Pastilha T-Max® P para torneamento SNMG 15 06 16-QM 1105 Pastilha T-Max® P para torneamento SNMG 15 06 16-QM 1115 Pastilha T-Max® P para torneamento SNMG 15 06 16-QM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-QM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-QM 4425 Pastilha T-Max® P para torneamento SNMG 15 06 16-SM 1105 Pastilha T-Max® P para torneamento SNMG 15 06 16-SM 1115 Pastilha T-Max® P para torneamento SNMG 15 06 16-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-SM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-SM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR 1115 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-SMR 2025 Pastilha T-Max® P para torneamento SNMG 15 06 16-SMR H13A Pastilha T-Max® P para torneamento SNMG 15 06 16-SMR S05F Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR S205 Pastilha T-Max® P para torneamento SNMG 15 06 24-PR 4415 Pastilha T-Max® P para torneamento SNMG 15 06 24-PR 4425 Pastilha T-Max® P para torneamento
SNMM 15 06 08-QR 4335 Pastilha T-Max® P para torneamento
SNMM 15 06 12-MR 2025 Pastilha T-Max® P para torneamento
SNMM 15 06 12-PR 4335 Pastilha T-Max® P para torneamento SNMM 15 06 12-PR 4415 Pastilha T-Max® P para torneamento SNMM 15 06 12-PR 4425 Pastilha T-Max® P para torneamento SNMM 15 06 12-QR 4335 Pastilha T-Max® P para torneamento SNMM 15 06 12-QR 4425 Pastilha T-Max® P para torneamento SNMM 15 06 16-MR 2025 Pastilha T-Max® P para torneamento SNMM 15 06 16-PR 4305 T-Max® P, pastilha para torneamento SNMM 15 06 16-PR 4335 Pastilha T-Max® P para torneamento SNMM 15 06 16-PR 4405 Pastilha T-Max® P para torneamento SNMM 15 06 16-PR 4415 Pastilha T-Max® P para torneamento SNMM 15 06 16-PR 4425 Pastilha T-Max® P para torneamento SNMM 15 06 16-QR 4425 Pastilha T-Max® P para torneamento SNMM 15 06 24-QR 4425 Pastilha T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 020-07 Parafuso de cabeça escareada 1 na ferramenta
5322 425-03 Calço da pastilha 1 na ferramenta 5322 425-05 Calço da pastilha
5412 028-031 Jogo de fixação 1 na ferramenta
5412 032-031 Jogo de fixação
5412 034-031 Grampo 5514 060-12 Parafuso Allen sem cabeça 1 na ferramenta
5680 043-14 Chave 1 na ferramenta
3021 010-025 Chave Allen 1 na ferramenta Últimos produtos visitados
