Adaptação · Adaptador rotativo
392.55CG-40 12 052
MAS-BT 403 para mandril Hydro-Grip®

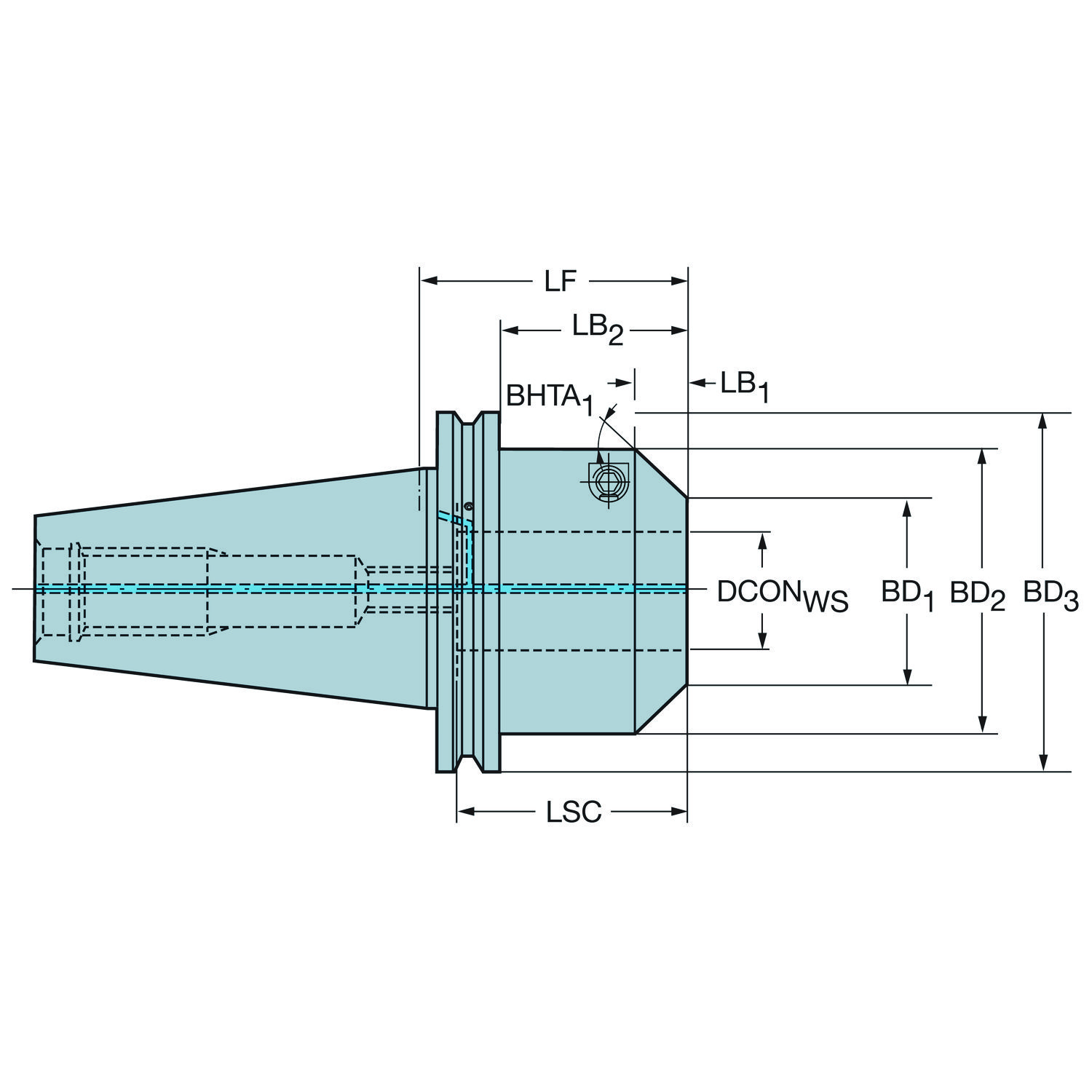

Adaptador simétrico rotativo · comprimento funcional 52 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
930-B40-S-12-085 — MAS-BT 403 para CoroChuck® 930O produto recomendado tem dimensões diferentes.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.55CG-40 12 052.
Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF
Coromant Capto — Spindle Clamping Set Handbook (EN)Manual · Sandvik Coromant · PDFCasos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 392.55CG-40 12 052
- Código compactado
- 392.55CG-4012052
- Material ID
- 5759999
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Peso unitário
- 1.240,6 g
- EAN
- 12056726
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 20/06/2005
- CoroPak de lançamento
- 05.2
Arquivos CAD
- STP básico 72622517.stp
- STP detalhado 72622516.stp
- DXF 2D 72622518.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 55 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Ângulo de conicidade | BHTA_3 | 0 |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Balancing by rotational test |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento do corpo | LB_1 | 8.5 mm |
| Comprimento do corpo | LB_2 | 25 mm |
| Comprimento do corpo | LB_3 | 52 mm |
| Comprimento funcional | LF | 52 mm |
| Comprimento total | OAL | 120.4 mm |
| Diâmetro da conexão | DCONWS | 12 mm |
| Diâmetro do corpo | BD_1 | 19.2 mm |
| Diâmetro do corpo | BD_2 | 43.5 mm |
| Diâmetro do corpo | BD_3 | 63 mm |
| Diâmetro funcional | DFC | 44.45 mm |
| Direção da interface de adaptação da máquina | ADINTMS | MAS-BT403 -AD/B central/refrigeração pelo flange - BT40 |
| Direção de interface de adaptação da peça | ADINTWS | Hidráulico membrana chuck — métrica: 12 |
| Kappa (eixo z rot.) | KAP | 0 |
| Peso do item | WT | 1.2406 kg |
| Pressão de refrigeração | CP | 20 bar |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 25000 |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Métrica M16 |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 6 Nm |
Mesmo tipo de ferramenta.
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A20-SS-120 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A25-SS-080 Haste cilíndrica para adaptador Coromant EH Recomendado E25-A25-SS-140 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A20-SE-095 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A20-SE-180 Haste cilíndrica para adaptador Coromant EH Recomendado E20-A32-CS-180 Haste cilíndrica para adaptador Coromant EH Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
