Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo · Adaptador - x diâmetros
Foto do produto
Adaptação · Adaptador rotativo
930-B40-S-12-085
MAS-BT 403 para CoroChuck® 930
Adaptador simétrico rotativo · comprimento funcional 85 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$5.125,72a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Testado em máquina pela engenharia da Hailtools: CoroChuck® 930
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 930-B40-S-12-085.
Casos práticos da Hailtools
Vídeos
CoroChuck® 930 — apresentação (parte 1)Hailtools · Academia da Usinagem · YouTube
CoroChuck® 930 — apresentação (parte 2)Hailtools · Academia da Usinagem · YouTube
CONHEÇA O COROCHUCK 930Hailtools · Academia da Usinagem · YouTube
O melhor sistema de segurança de extração do mercado - CoroChuck™ 930 da Sandvik CoromantSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroChuck 930 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 930-B40-S-12-085
- Código compactado
- 930-B40-S-12-085
- Material ID
- 6255508
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,378 kg
- EAN
- 26255508
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 20/02/2013
- CoroPak de lançamento
- 13.1
Arquivos CAD
- STP básico 75747436.stp
- STP detalhado 75747435.stp
- DXF 2D 75747438.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5512 103-03 Parafuso de fixação
- 1 × 5512 066-12 Parafuso de ajuste de comprimento
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
- Manual de instruções Documento oficial Sandvik Coromant · PDF · atualizado em 15/10/2026
- Manual de instruções Documento oficial Sandvik Coromant · PDF · atualizado em 15/10/2026
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 06/10/2026
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 06/10/2026
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 6.243 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

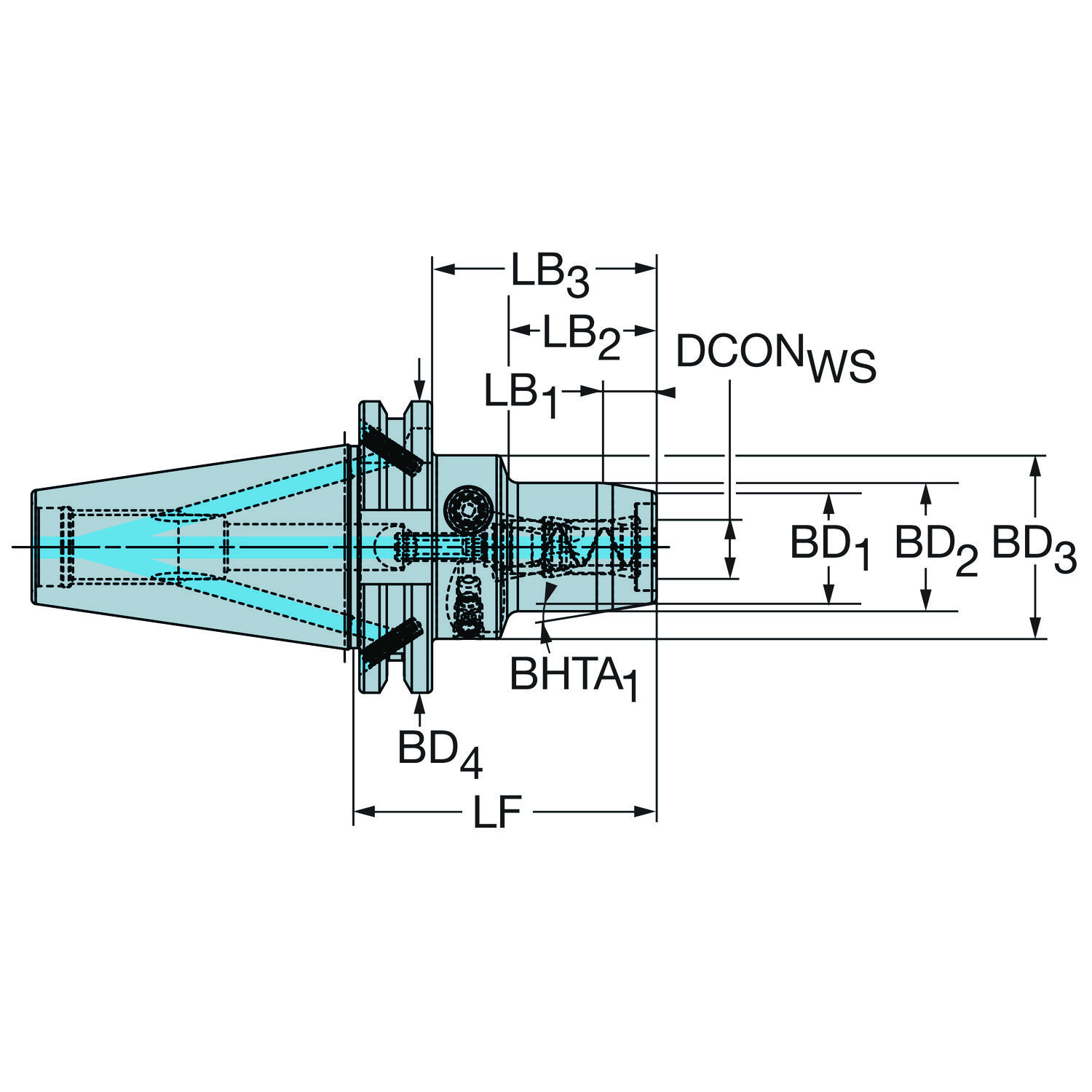

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 10 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Ângulo de conicidade | BHTA_3 | 0 |
| Ângulo de conicidade | BHTA_4 | 0 |
| Bolso para chip de dados | DCP | Não |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Balanceamento pelo projeto |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento de fixação | LSCWS | 46 mm |
| Comprimento do corpo | LB_1 | 11.3 mm |
| Comprimento do corpo | LB_2 | 38.2 mm |
| Comprimento do corpo | LB_3 | 58 mm |
| Comprimento do corpo | LB_4 | 85 mm |
| Comprimento funcional | LF | 85 mm |
| Comprimento mínimo de fixação | LSCN | 36 mm |
| Comprimento total | OAL | 153.4 mm |
| Diâmetro da conexão | DCONWS | 12 mm |
| Diâmetro do corpo | BD_1 | 27.9 mm |
| Diâmetro do corpo | BD_2 | 32 mm |
| Diâmetro do corpo | BD_3 | 50 mm |
| Diâmetro do corpo | BD_4 | 63 mm |
| Diâmetro funcional | DFC | 44.45 mm |
| Direção da interface de adaptação da máquina | ADINTMS | MAS-BT403 -AD/B central/refrigeração pelo flange - BT40 |
| Direção de interface de adaptação da peça | ADINTWS | Hidráulico membrana chuck — métrica: 12 |
| Kappa (eixo z rot.) | KAP | 0 |
| Peso do item | WT | 1.378 kg |
| Pressão de refrigeração | CP | 80 bar |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 18000 |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Métrica M16 |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 8 Nm |
| Torque | TQ | 8 mm |
