Pastilhas · Pastilha de fresamento — geral
345N-13T5E-MW8 1230
Pastilha CoroMill® 345 para fresamento

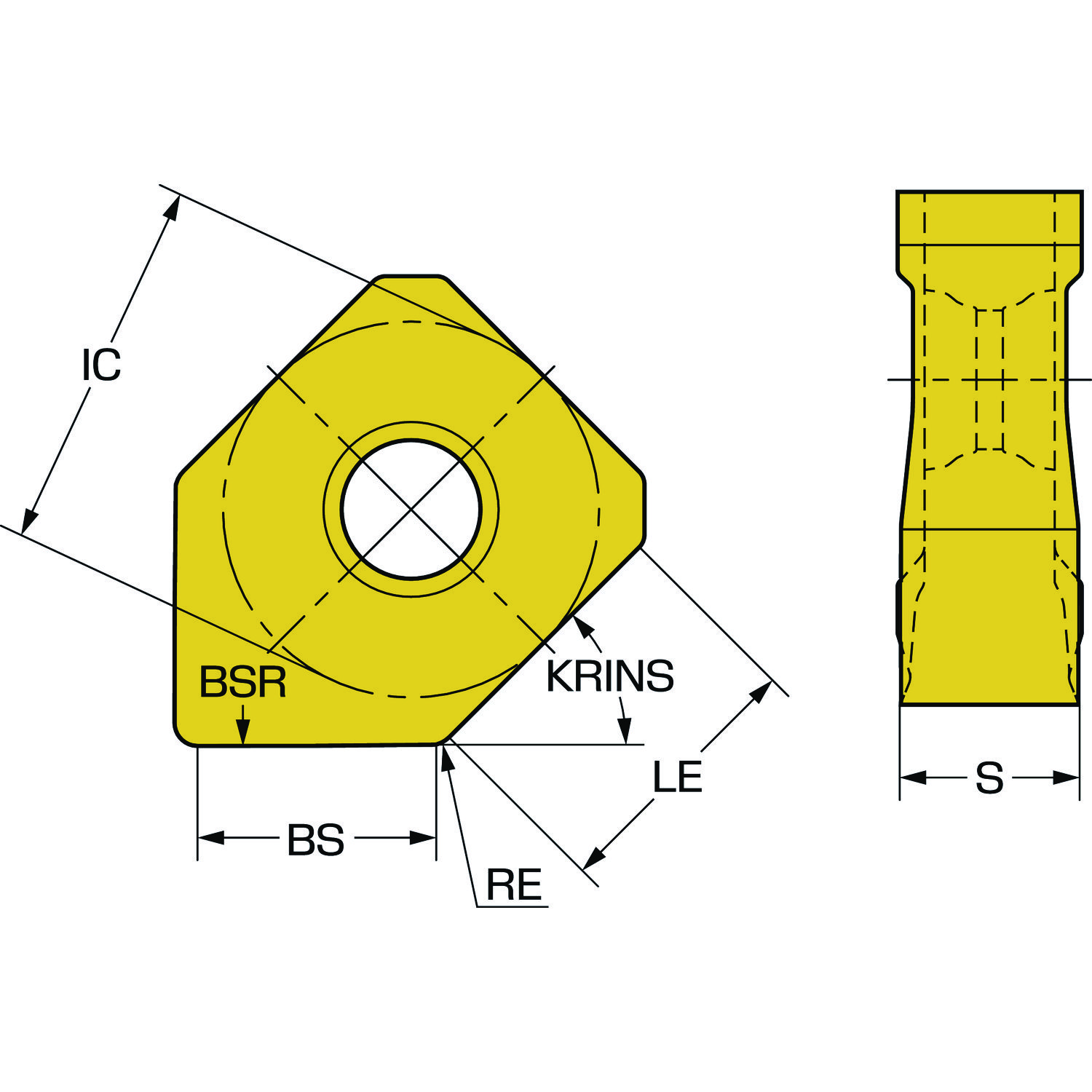

Pastilha para fresamento · classe 1230 com cobertura PVD · círculo inscrito 13 mm, raio de ponta 1 mm, espessura 5,45 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 1230
Indicada em 1º lugar para: P (aço), M (aço inoxidável), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Dados principais
- Código ISO
- 345N-13T5E-MW8 1230
- Código compactado
- 345N-13T5E-MW81230
- Material ID
- 8519180
- Família
- Pastilhas
- Tipo
- Pastilha de fresamento — geral
- Classe
- 1230
- Cobertura
- TIALSIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 10 g
- EAN
- 7323227868394
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182002
- Origem
- SE
- Lançamento
- 25/09/2024
- CoroPak de lançamento
- 24.2
Arquivos CAD
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 90 |
| Ângulo de saída da pastilha | GAN | 30 |
| Classe | GRADE | 1230 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Quadrada |
| Código do tamanho do assento da pastilha | SSC_M | 13 |
| Código do tamanho do assento da pastilha | SSC_N | 13 |
| Comprimento da aresta alisadora | BS | 8 mm |
| Comprimento efetivo da aresta de corte | LE | 8.8 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | MW8 |
| Diâmetro do círculo inscrito | IC | 13 mm |
| Diâmetro do furo de fixação | D1 | 4.8 mm |
| Espessura da pastilha | S | 5.45 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroMill 345 -13T5 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Todos | TMC1 | PMNSH |
| Número de arestas de corte | CEDC | 2 |
| Profundidade de corte máxima | APMX | 6 mm |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Dupla face |
| Raio do canto | RE | 1 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Leve |
