Sandvik Coromant · Catálogo · Pastilhas
Pastilhas · Milling insert - general
345R-13T5M-MM 1040
Pastilha CoroMill® 345 para fresamento
Recomendado Classe 1040 Preço na loja
Comprar na lojaPreço e prazo na loja Hailtools. Quantidade mínima: 10.
Dados principais
- Código ISO
- 345R-13T5M-MM 1040
- Código compactado
- 345R-13T5M-MM1040
- Material ID
- 6532044
- Família
- Pastilhas
- Tipo
- Milling insert - general
- Classe
- 1040
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- WC
- Material ISO principal
- M
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário (kg)
- 8.8 Gram
- EAN
- 26532044
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182002
- Origem
- SE
- Lançamento
- 25/02/2014
- CoroPak de lançamento
- 14.1
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 4.664 triângulos. Arraste para girar; + / − ou a roda do mouse aproximam; 1:1 mostra a peça no tamanho real na tela (o % indica o zoom em relação ao real). No celular, toque em Ver em RA, aponte para onde quer ancorar e toque para fixar — depois arraste para mover e gire com dois dedos.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Indexable Milling · Ângulo de posição 45°
| Material | vc m/min | fz mm | hex mm | Vida |
|---|---|---|---|---|
| M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB | 105 (90 – 130) | 0,25 (0,16 – 0,34) | 0,18 (0,11 – 0,24) | 1.800 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Produtos semelhantes
Mesmo formato e tamanho — outras classes e geometrias.
345N-13T5E-MW8 1040 Pastilha CoroMill® 345 para fresamento Recomendado
345N-13T5E-MW8 S40T Pastilha CoroMill® 345 para fresamento Recomendado 345R-13T5E-ML 1040 Pastilha CoroMill® 345 para fresamento Recomendado
345R-13T5E-ML 1130 Pastilha CoroMill® 345 para fresamento Recomendado
345R-13T5E-ML 1230 Pastilha CoroMill® 345 para fresamento Recomendado
345R-13T5E-ML 2040 Pastilha CoroMill® 345 para fresamento Recomendado 345R-13T5E-ML S30T Pastilha CoroMill® 345 para fresamento Recomendado 345R-13T5E-ML S40T Pastilha CoroMill® 345 para fresamento Recomendado Ficha técnica ISO 13399

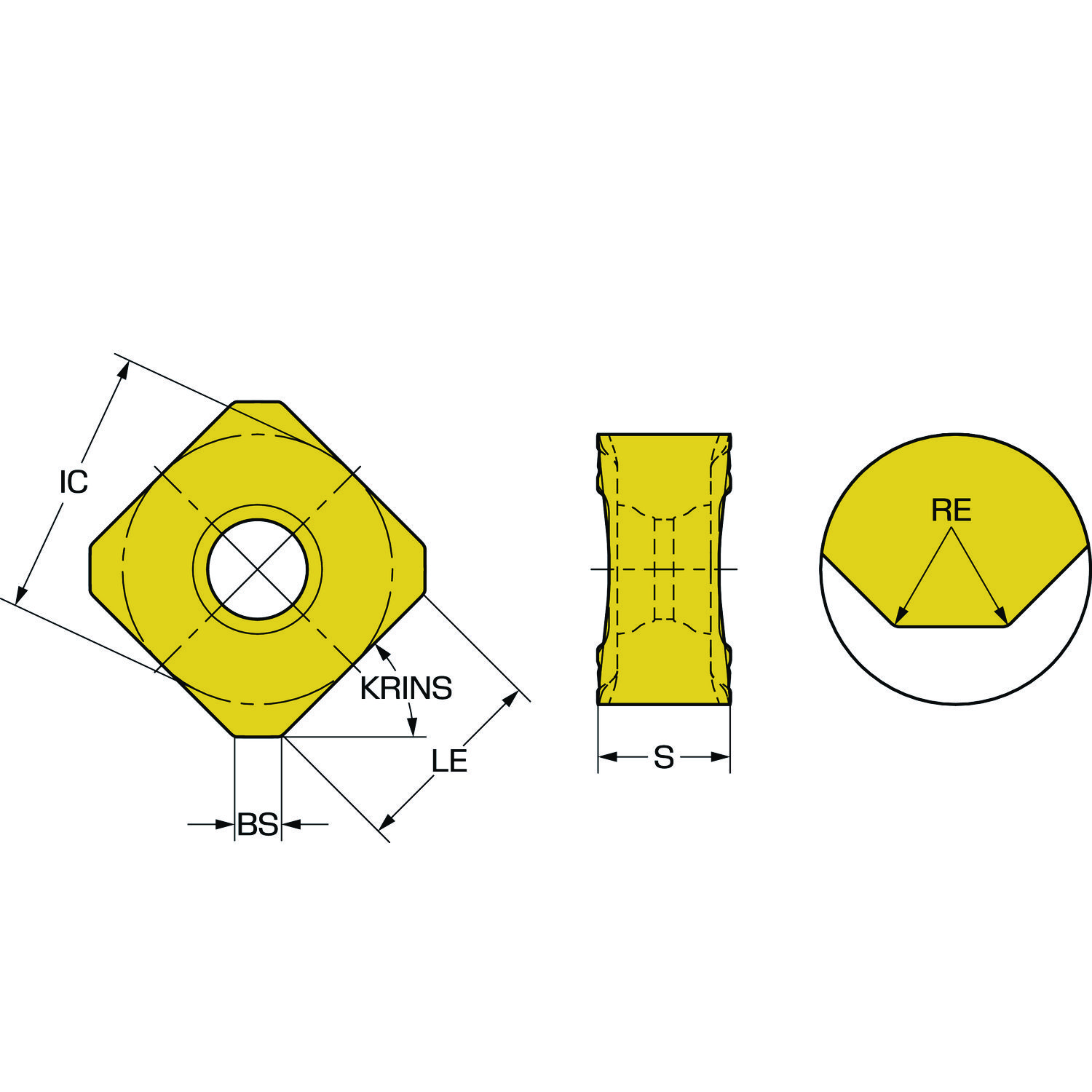

| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de saída da pastilha | GAN | 24 |
| Classe | GRADE | 1040 |
| Código de condições da aresta de corte | CECC | rounded |
| Código de montagem da pastilha | IFS | Partly cylindrical, 40-60 deg countersink on one or two sides |
| Código do formato da pastilha | SC | Square |
| Código do tamanho do assento da pastilha | SSC_M | 13 |
| Código do tamanho do assento da pastilha | SSC_N | 13 |
| Comprimento da aresta alisadora | BS | 2 mm |
| Comprimento efetivo da aresta de corte | LE | 8.8 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | MM |
| Diâmetro do círculo inscrito | IC | 13 mm |
| Diâmetro do furo de fixação | D1 | 4.8 mm |
| Espessura da pastilha | S | 5.45 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroMill 345 -13T5 |
| Insert included angle | EPSR | 90 |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| ISO nível de classificação de material Primário | TMC1 | M |
| ISO nível de classificação de material Todos | TMC1 | PMS |
| Número de arestas de corte | CEDC | 8 |
| Profundidade de corte máxima | APMX | 6 mm |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | double sided |
| Raio do canto | RE | 0.8 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo de operação | CTPT | pre-machining with demand on surface |
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
