Ferramentas · Solid chamfer mill - front/back
326R06-B1502006-CH 1025
Fresa de topo CoroMill® 326 inteiriça de metal duro para chanframento
Fresa · classe 1025 com cobertura PVD · diâmetro de corte 4,6 mm, comprimento funcional 58 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Classe 1025 Preço na loja
Entrega imediata
R$859,76 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- 326R06-B1502006-CH 1025
- Código compactado
- 326R06-B1502006-CH1025
- Material ID
- 6010075
- Família
- Ferramentas
- Tipo
- Solid chamfer mill - front/back
- Classe
- 1025
- Cobertura
- TIALN+TIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 19.9 Gram
- EAN
- 26010075
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180690
- Origem
- TR
- Lançamento
- 22/02/2011
- CoroPak de lançamento
- 11.1
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 1.484 triângulos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

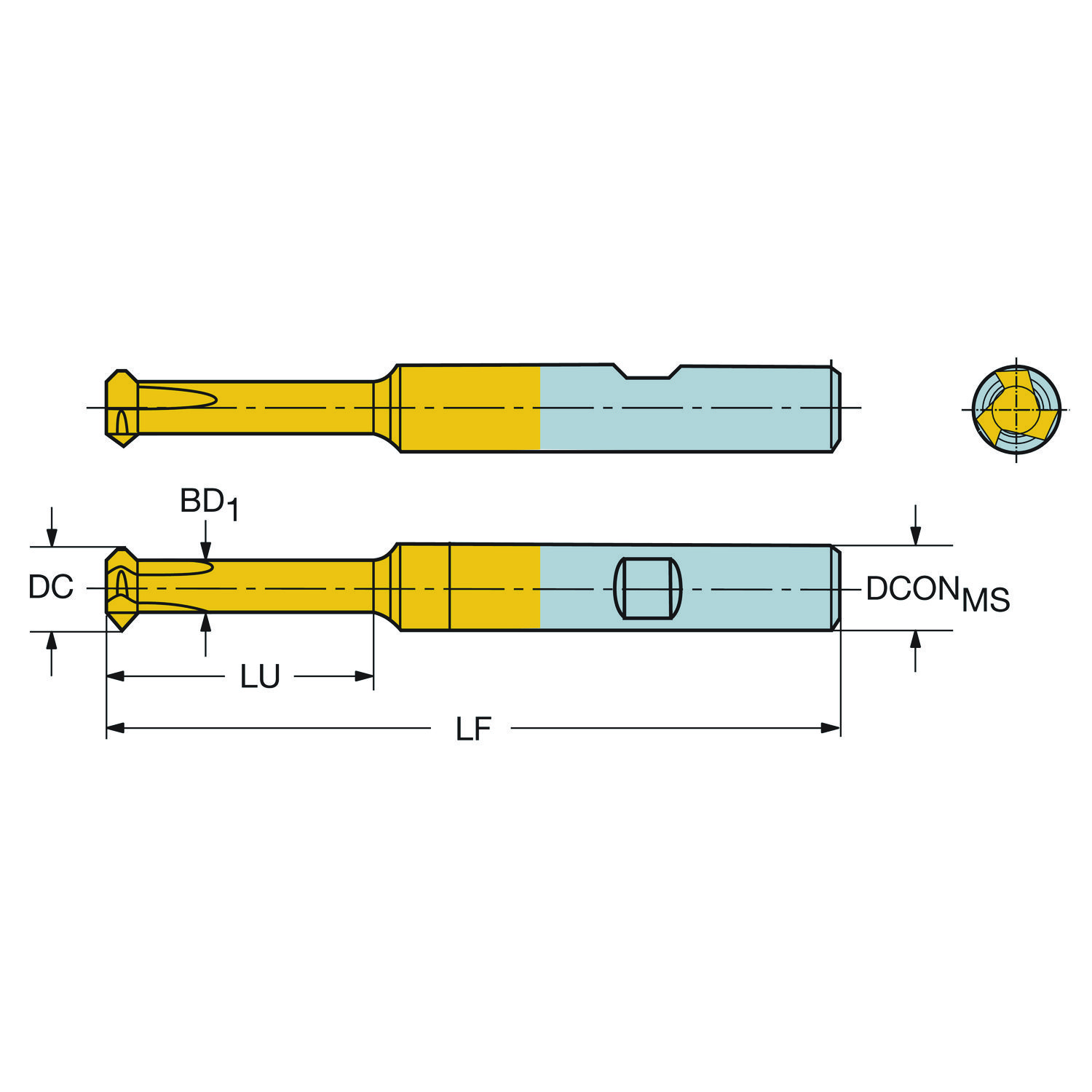

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|

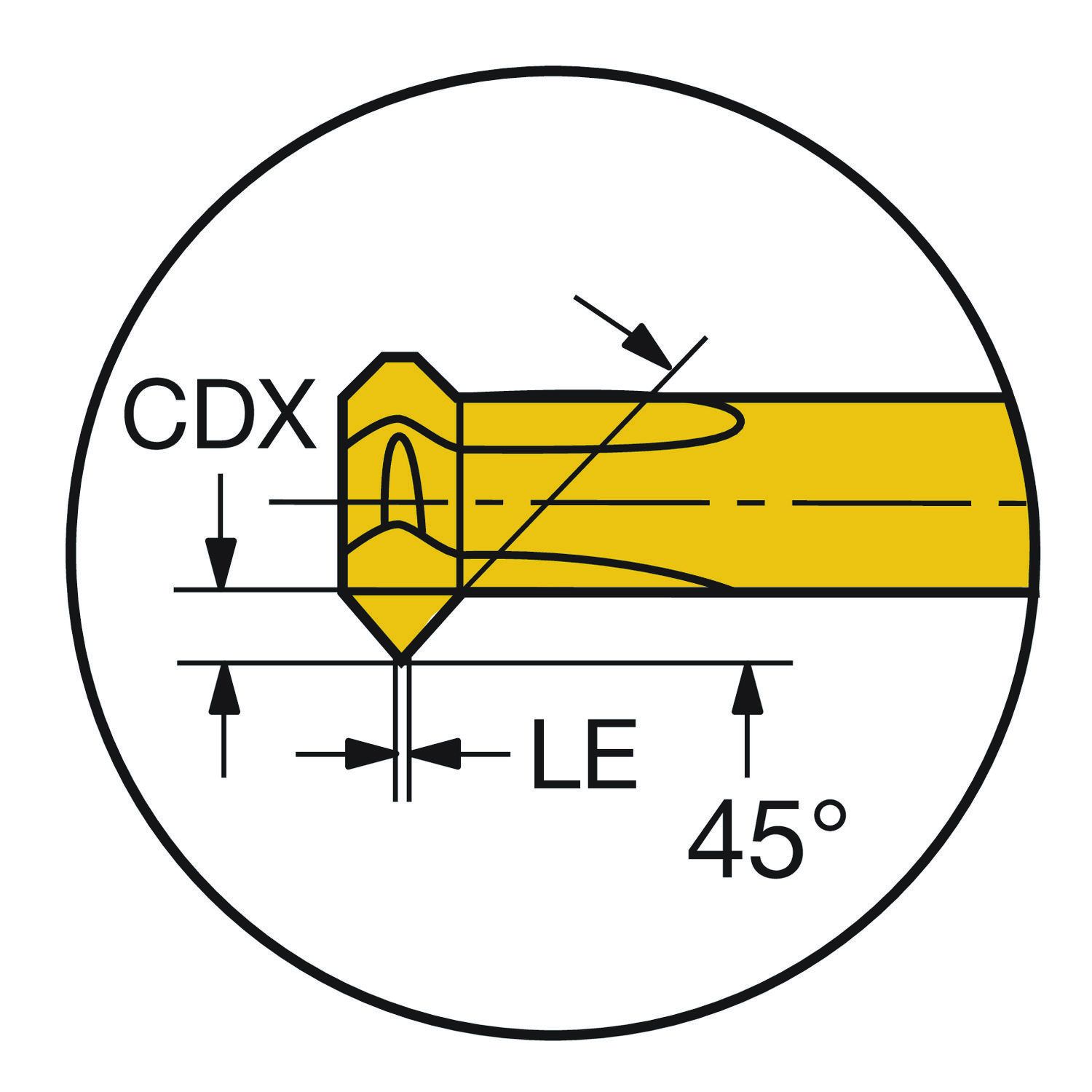

| ângulo da aresta de corte da ferramenta | KAPR | 45 |
| Classe | GRADE | 1025 |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento do corpo | LB | 15 mm |
| Comprimento funcional | LF | 58 mm |
| Comprimento util | LU | 15 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | STRAIGHT |
| Diâmetro da conexão | DCONMS | 6 mm |
| Diâmetro de corte | DC | 4.6 mm |
| Diâmetro de corte máximo | DCX | 5.8 mm |
| Diâmetro do corpo | BD | 4.2 mm |
| Diâmetro do pescoço | DN | 4.2 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Weldon (DIN6535-HB) -metric: 6 |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| ISO nível de classificação de material Todos | TMC1 | PMKNSHO |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 3 |
| Profundidade de corte máxima | APMX_PCB | 0.6 mm |
| Profundidade de corte máxima | APMX_PCF | 0.6 mm |
| Rotação máxima | RPMX | 80000 |
| Sensor embedded property | SEP | Não |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 11 no catálogo
A1B20-40 06 050 ISO 7388-1 para adaptador Weldon A1B20-40 06 100 ISO 7388-1 para adaptador Weldon
A2B20-40 06 100 Adaptador MAS-BT 403 para Weldon A2B20-50 06 063 Adaptador MAS-BT 403 para Weldon
C3-391.20-06 045A Coromant Capto® para adaptador Weldon
C4-391.20-06 050 Coromant Capto® para adaptador Weldon
C5-391.20-06 050 Coromant Capto® para adaptador Weldon
C6-391.20-06 055 Coromant Capto® para adaptador Weldon
C8-391.20-06 070 Coromant Capto® para adaptador Weldon
HA06-WE06-B026-070 Adaptor with HSK coupling to Weldon
HA10-WE06-B026-090 Adaptor with HSK coupling to Weldon Nada com esse termo. Tente só o início do código.
