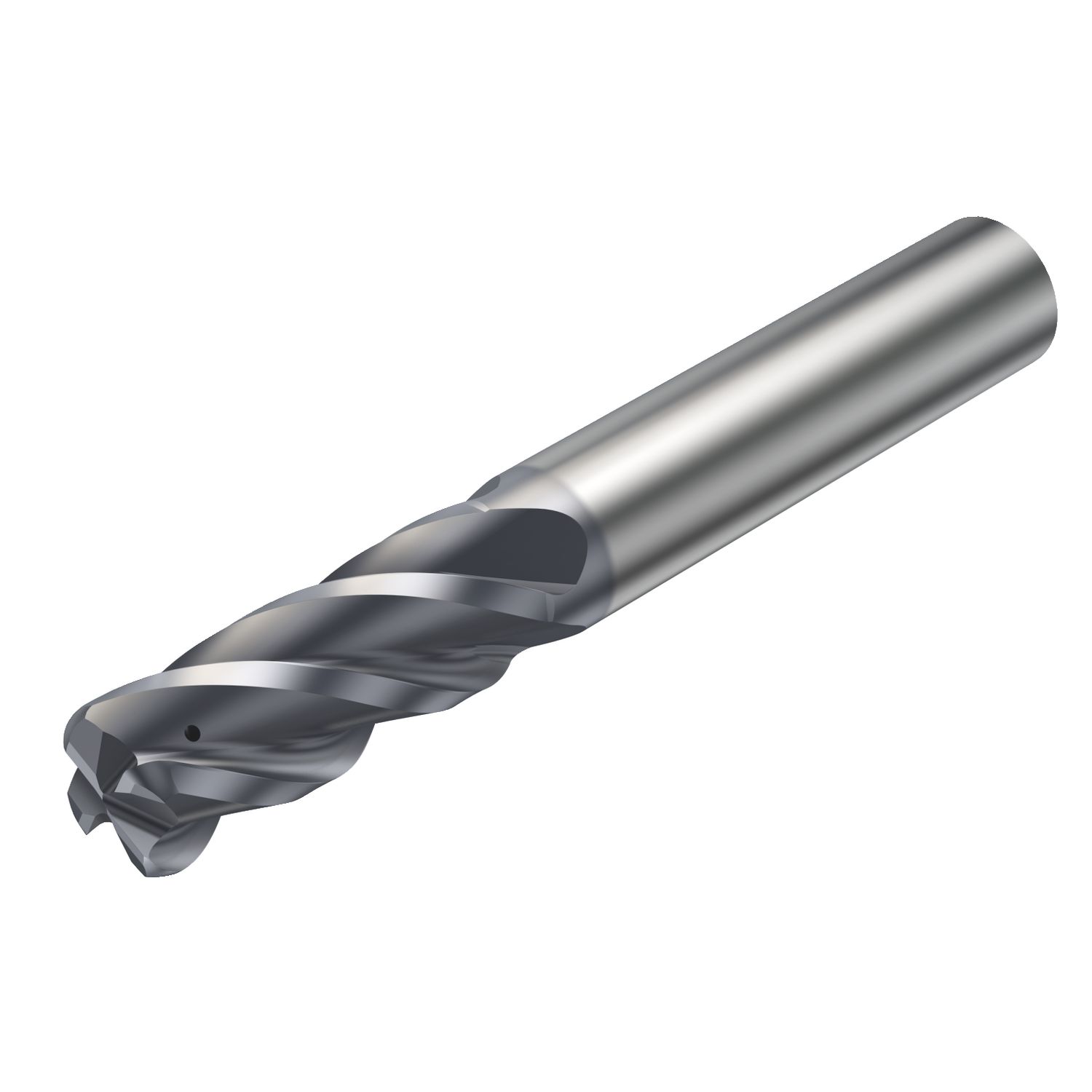

Foto do produto
Ferramentas · Fresa inteiriça de facear cantos a 90°
2S342-0635-038CMA 1740
CoroMill® Plura, fresa de topo inteiriça de metal duro para fresamento pesado

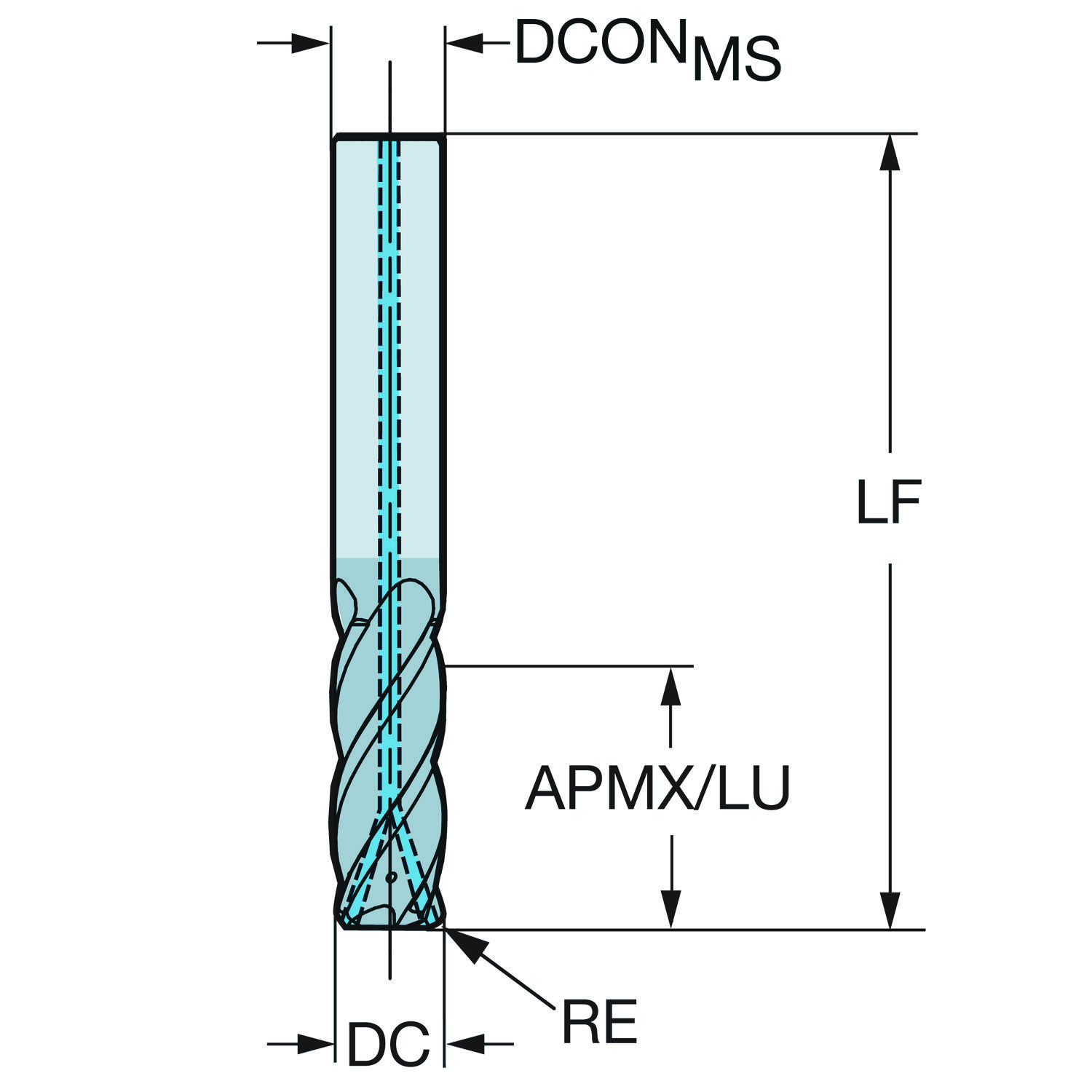

Fresa · classe 1740 com cobertura PVD · raio de ponta 0,381 mm, diâmetro de corte 6,35 mm, comprimento funcional 63,5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 1740 Sem reposição — só estoque
Indicada em 1º lugar para: M (aço inoxidável), S (superligas e titânio)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
A Sandvik Coromant indica no lugar:
2S342-0635-038CMB M2CM — Fresa de topo CoroMill® Plura inteiriça de metal duro para fresamento pesadoSistema de fixação diferente x o produto original, mas compatível com a pastilhas originais
Serviço de recondicionamento da Sandvik Coromant: REC2FR0506SC.
Solicitar recondicionamentoDados principais
- Código ISO
- 2S342-0635-038CMA 1740
- Código compactado
- 2S342-0635-038CMA1740
- Material ID
- 6732504
- Família
- Ferramentas
- Tipo
- Fresa inteiriça de facear cantos a 90°
- Classe
- 1740
- Cobertura
- AlTiN
- Processo de cobertura
- PVD
- Substrato
- HC
- Peso unitário
- 27,5 g
- EAN
- 26732504
- UNSPSC
- 23241614
- eCl@ss 13
- 21180602
- Lançamento
- 21/02/2015
- CoroPak de lançamento
- 15.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de hélice do canal | FHA | 38 |
| Ângulo de saída axial | GAMP | 10.5 |
| Ângulo de saída radial | GAMF | 10.5 |
| Ângulo máximo de usinagem em rampa | RMPX_FFW | 5 |
| Caracteristica da aresta interrompida | IEP | Não |
| Classe | GRADE | 1740 |
| Classe da tolerância do diâmetro de corte | TCDC | h10 |
| Cobertura | COATING | PVD AlTiN |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento funcional | LF | 63.5 mm |
| Comprimento total | OAL | 63.5 mm |
| Comprimento util | LU | 15.875 mm |
| Diâmetro da conexão | DCONMS | 6.35 mm |
| Diâmetro de corte | DC | 6.35 mm |
| Diâmetro de corte do contato da face | DCF | 5.588 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — polegada: 1/4 |
| Grupo básico standard | BSG | COROMANT |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 4 |
| Peso do item | WT | 0.0275 kg |
| Pressão de refrigeração | CP | 20 bar |
| Profundidade de corte máxima | APMX_FFW | 15.875 mm |
| Profundidade de corte máxima | APMX | 15.875 mm |
| Profundidade de corte máxima | APMX_PFW | 15.875 mm |
| Raio do canto | RE | 0.381 mm |
| Razão de largura de corte máxima | AERMX | 1 |
| Reafiações máximas | NORGMX | 1 |
| Recurso de corte central | CCC | Sim |
| Rotação máxima | RPMX | 80000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 36 mm |
| Substrato | SUBSTRATE | HC |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
