Ferramentas · Fresa inteiriça de facear cantos a 90°

2S340-1200-150-MA 1640

Fresa de topo CoroMill® Plura inteiriça de metal duro para fresamento lateral com alto avanço

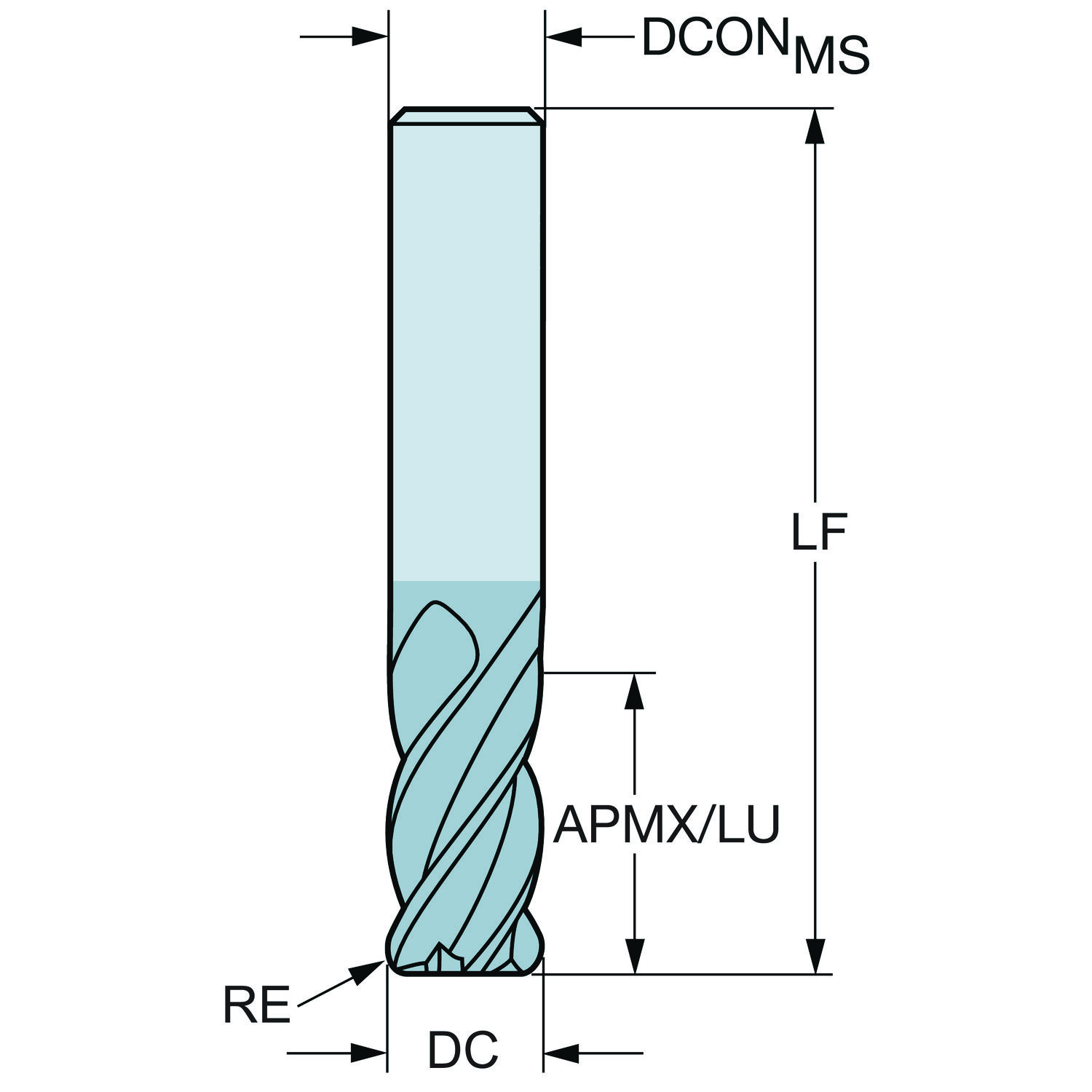

Fresa · classe 1640 com cobertura PVD · raio de ponta 1,5 mm, diâmetro de corte 12 mm, comprimento funcional 83 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado Classe 1640

Indicada em 1º lugar para: M (aço inoxidável), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Esta ferramenta pode ser recondicionada — solicite à Hailtools.

Serviço de recondicionamento da Sandvik Coromant: REC2FR0512SC.

Solicitar recondicionamento

Dados principais

Código ISO
2S340-1200-150-MA 1640
Código compactado
2S340-1200-150-MA1640
Material ID
6260170
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
1640
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
116,9 g
EAN
26260170
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180602
Origem
IT
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de hélice do canal FHA 41
Ângulo de saída axial GAMP 13.5
Ângulo de saída radial GAMF 15
Ângulo máximo de usinagem em rampa RMPX_FFW 5
Classe GRADE 1640
Classe da tolerância do diâmetro de corte TCDC h10
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 83 mm
Comprimento total OAL 83 mm
Comprimento util LU 26 mm
Diâmetro da conexão DCONMS 12 mm
Diâmetro de corte DC 12 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 12
Grupo básico standard BSG DIN 6527 L
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
Número efetivo de arestas de corte na parte periférica ZEFP 4
Profundidade de corte máxima APMX_FFW 26 mm
Profundidade de corte máxima APMX 26 mm
Profundidade de corte máxima APMX_PFW 26 mm
Raio do canto RE 1.5 mm
Reafiações máximas NORGMX 3
Recurso de corte central CCC Sim
Rotação máxima RPMX 43800
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 45 mm
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
