Ferramentas · Fresa inteiriça de facear cantos a 90°

2P342-0600-CMA 1740

CoroMill® Plura, fresa de topo inteiriça de metal duro para fresamento pesado

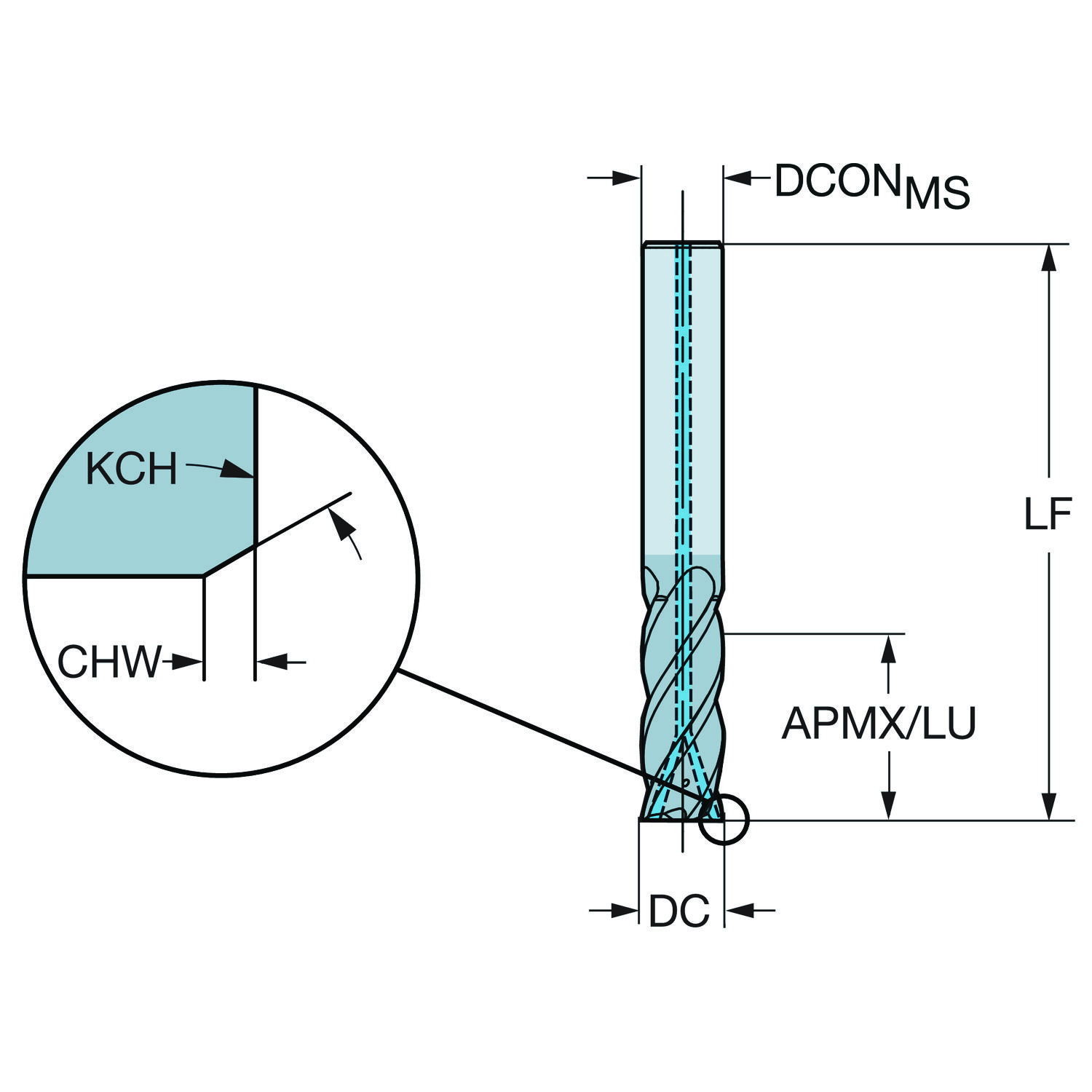

Fresa · classe 1740 com cobertura PVD · diâmetro de corte 6 mm, comprimento funcional 57 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe 1740 Descontinuado

Indicada em 1º lugar para: M (aço inoxidável), S (superligas e titânio)

Ver o substituto: 2P342-0600-CMB M2CM

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

2P342-0600-CMB M2CM — Fresa de topo CoroMill® Plura inteiriça de metal duro para fresamento pesado

Sistema de fixação diferente x o produto original, mas compatível com a pastilhas originais

Dados principais

Código ISO
2P342-0600-CMA 1740
Código compactado
2P342-0600-CMA1740
Material ID
6732501
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
1740
Cobertura
AlTiN
Processo de cobertura
PVD
Substrato
HC
Peso unitário
23 g
EAN
26732501
UNSPSC
23241614
eCl@ss 13
21180602
Lançamento
27/11/2014
CoroPak de lançamento
15.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de hélice do canal FHA 38
Ângulo de saída axial GAMP 10.5
Ângulo de saída radial GAMF 10.5
Ângulo máximo de usinagem em rampa RMPX_FFW 5
Caracteristica da aresta interrompida IEP Não
Chanfro de canto KCH 45
Classe GRADE 1740
Classe da tolerância do diâmetro de corte TCDC h10
Cobertura COATING PVD AlTiN
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 57 mm
Comprimento total OAL 57 mm
Comprimento util LU 13 mm
Diâmetro da conexão DCONMS 6 mm
Diâmetro de corte DC 6 mm
Diâmetro de corte do contato da face DCF 5.8 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 6
Grupo básico standard BSG COROMANT
Largura do chanfro de canto CHW 0.1 mm
Número efetivo de arestas de corte na parte periférica ZEFP 4
Peso do item WT 0.023 kg
Pressão de refrigeração CP 20 bar
Profundidade de corte máxima APMX_FFW 13 mm
Profundidade de corte máxima APMX 13 mm
Profundidade de corte máxima APMX_PFW 13 mm
Razão de largura de corte máxima AERMX 1
Reafiações máximas NORGMX 1
Recurso de corte central CCC Sim
Rotação máxima RPMX 80000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 36 mm
Substrato SUBSTRATE HC
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
