Ferramentas · Fresa inteiriça de facear cantos a 90°

2P211-0050-PC 1620

Fresa de topo CoroMill® Plura inteiriça de metal duro para microfresamento

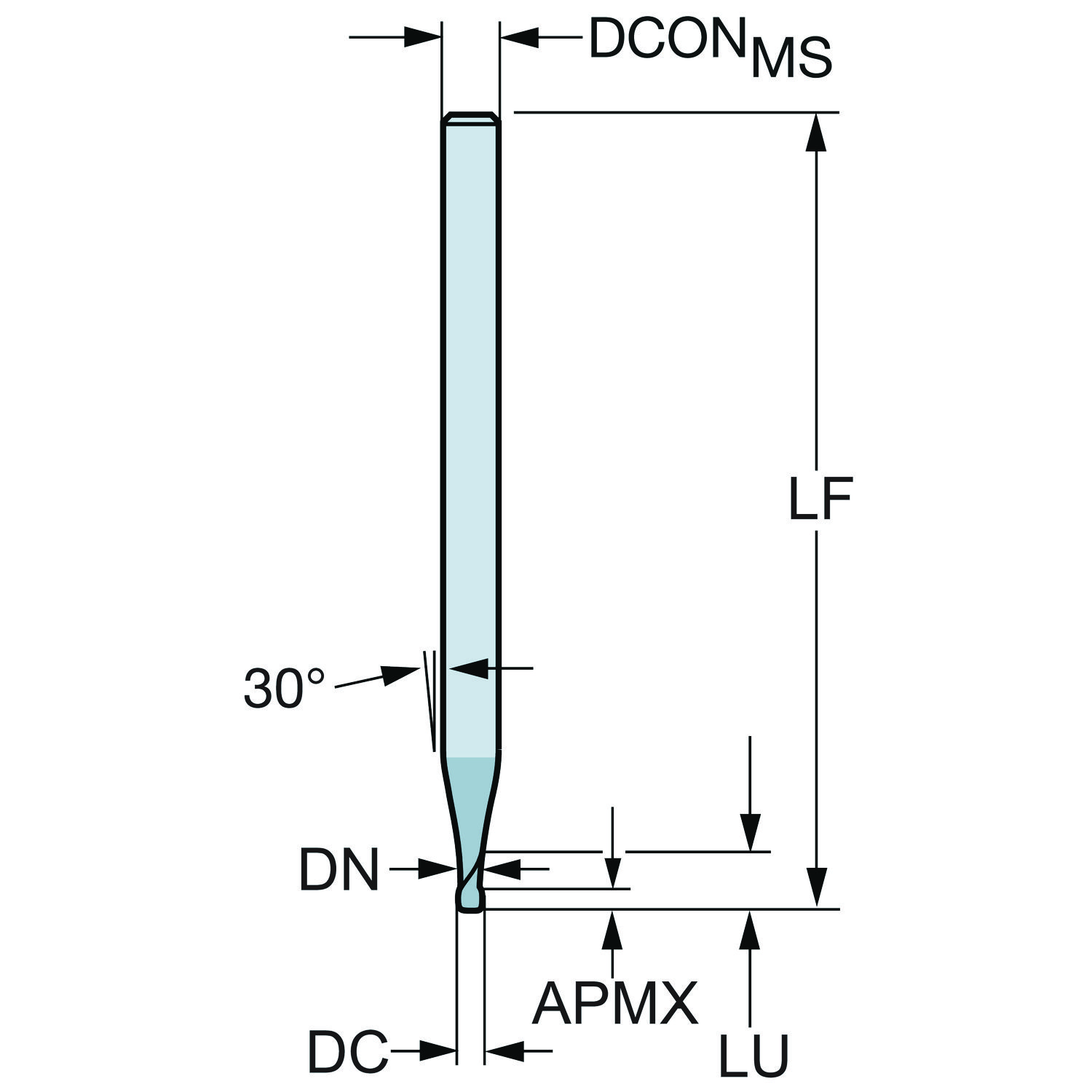

Fresa · classe 1620 com cobertura PVD · diâmetro de corte 0,5 mm, comprimento funcional 38 mm, 2 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe 1620

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
2P211-0050-PC 1620
Código compactado
2P211-0050-PC1620
Material ID
6260056
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
1620
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
13 g
EAN
26260056
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180602
Origem
DE
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 30
Ângulo de hélice do canal FHA 30
Ângulo de saída axial GAMP 1.5
Ângulo de saída radial GAMF 1.5
Ângulo máximo de usinagem em rampa RMPX_FFW 5
Classe GRADE 1620
Classe da tolerância do diâmetro de corte TCDC h9
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento do corpo LB_1 1.5 mm
Comprimento do corpo LB_2 3.76 mm
Comprimento funcional LF 38 mm
Comprimento total OAL 38 mm
Comprimento util LU 1.5 mm
Diâmetro da conexão DCONMS 3 mm
Diâmetro de corte DC 0.5 mm
Diâmetro do corpo BD_1 0.46 mm
Diâmetro do corpo BD_2 0.46 mm
Diâmetro do pescoço DN 0.46 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 3
Grupo básico standard BSG COROMANT
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
Número efetivo de arestas de corte na parte periférica ZEFP 2
Profundidade de corte máxima APMX_FFW 0.5 mm
Profundidade de corte máxima APMX 0.5 mm
Profundidade de corte máxima APMX_PFW 0.5 mm
Raio do canto RE 0 mm
Reafiações máximas NORGMX 0
Recurso de corte central CCC Sim
Rotação máxima RPMX 80000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 28 mm
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
