Ferramentas · Solid shoulder face mill
2P160-1200-NA H10F
Fresa de topo CoroMill® Plura inteiriça de metal duro para remoção de cavacos grandes
Fresa · classe H10F com cobertura Uncoated Grade · diâmetro de corte 12 mm, comprimento funcional 100 mm, 2 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Recomendado Classe H10F Preço na loja
Entrega imediata
R$2.047,67 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- 2P160-1200-NA H10F
- Código compactado
- 2P160-1200-NAH10F
- Material ID
- 6260024
- Família
- Ferramentas
- Tipo
- Solid shoulder face mill
- Classe
- H10F
- Cobertura
- UNCOAT
- Processo de cobertura
- Uncoated Grade
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 124.1 Gram
- EAN
- 26260024
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180602
- Origem
- SE,IT
- Lançamento
- 19/09/2012
- CoroPak de lançamento
- 12.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 584 triângulos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

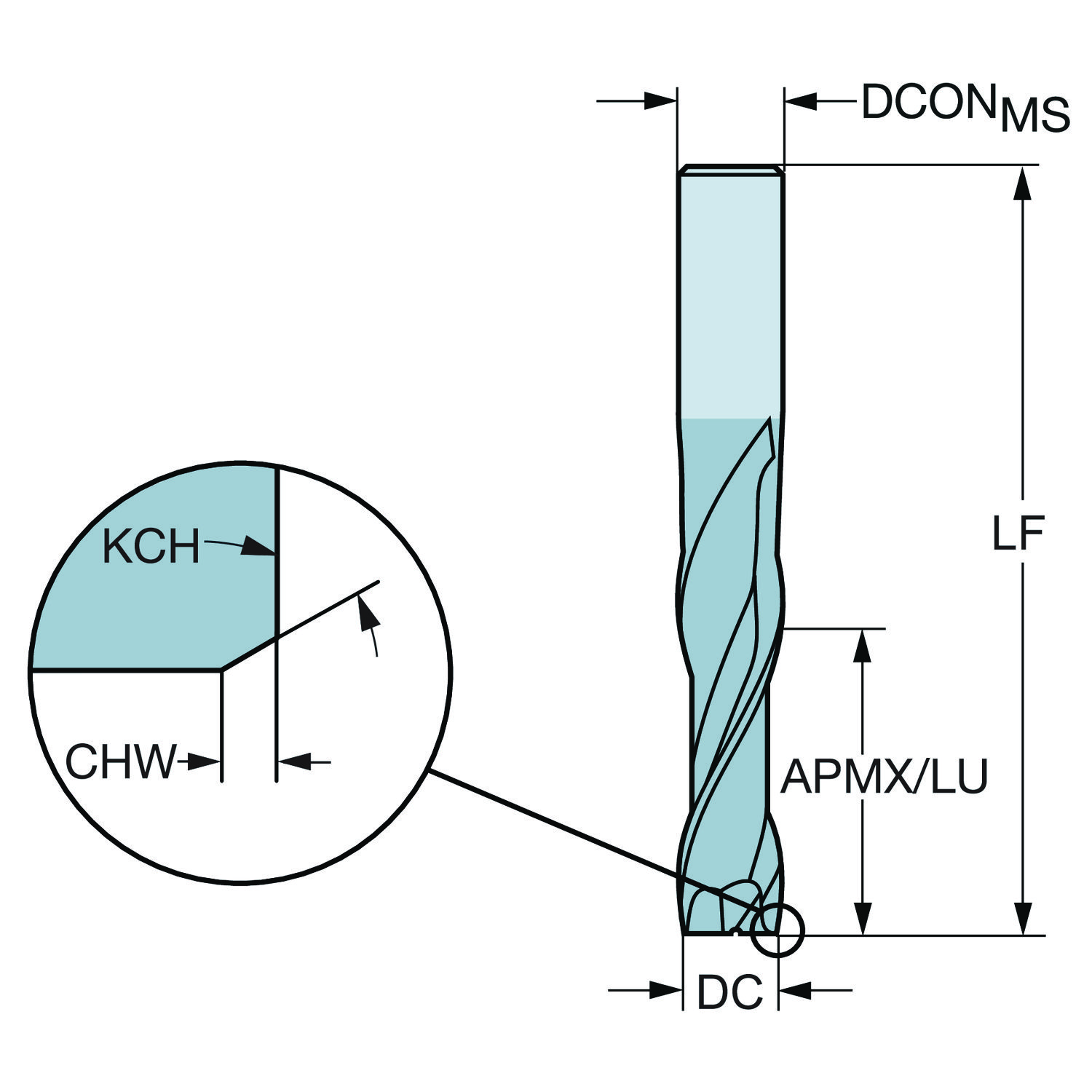

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo de hélice do canal | FHA | 25 |
| ângulo de saída axial | GAMP | 13.5 |
| ângulo de saída radial | GAMF | 13.5 |
| ângulo máximo de usinagem em rampa | RMPX_FFW | 15 |
| Chanfro de canto | KCH | 45 |
| Classe | GRADE | H10F |
| Classe da tolerância do diâmetro de corte | TCDC | h10 |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento funcional | LF | 100 mm |
| Comprimento total | OAL | 100 mm |
| Comprimento util | LU | 38 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | AL |
| Diâmetro da conexão | DCONMS | 12 mm |
| Diâmetro de corte | DC | 12 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cylindrical shank (DIN6535-HA) -metric: 12 |
| Flute helix hand | FHH | right hand flute |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Uncoated WC grain size <lt/>1 |
| Largura do chanfro de canto | CHW | 0.1 mm |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 2 |
| Profundidade de corte máxima | APMX_FFW | 38 mm |
| Profundidade de corte máxima | APMX | 38 mm |
| Profundidade de corte máxima | APMX_PFW | 38 mm |
| Reafiações máximas | NORGMX | 3 |
| Recurso de corte central | CCC | Sim |
| Rotação máxima | RPMX | 80000 |
| Sensor embedded property | SEP | Não |
| Shank length (metric) | LS | 45 mm |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 36 no catálogo
131-2512-B Bucha quadrada com posicionamento Easy-Fix
132L-1212050-B Bucha cilíndrica com posicionamento Easy-Fix 132L-1612050-B Bucha cilíndrica com posicionamento Easy-Fix 132L-2212050-B Bucha cilíndrica com posicionamento Easy-Fix
132N-2512 Luva cilindrica
393.CF-20 12 50 Luva cilindrica 393.CF-25 12 56 Luva cilindrica
393.CG-20 12 52 Luva cilindrica 393.CG-25 12 56 Luva cilindrica 393.CG-32 12 60 Luva cilindrica
393.CGP-20 12 72 Pinça cilíndrica tipo lápis
393.CGS-20 12 52 Luva cilindrica 393.CGS-25 12 56 Luva cilindrica 393.CGS-32 12 60 Luva cilindrica
C10-391.19-12 095 Coromant Capto® para mandril com fixação térmica
C3-131-00040-12 Coromant Capto® para adaptador com haste cilíndrica
C3-391.19-12 084 Coromant Capto® para mandril com fixação térmica
C4-131-00045-12 Coromant Capto® para adaptador com haste cilíndrica
C4-391.19-12 075 Coromant Capto® para mandril com fixação térmica
C4-391.19-12 135 Coromant Capto® para mandril com fixação térmica

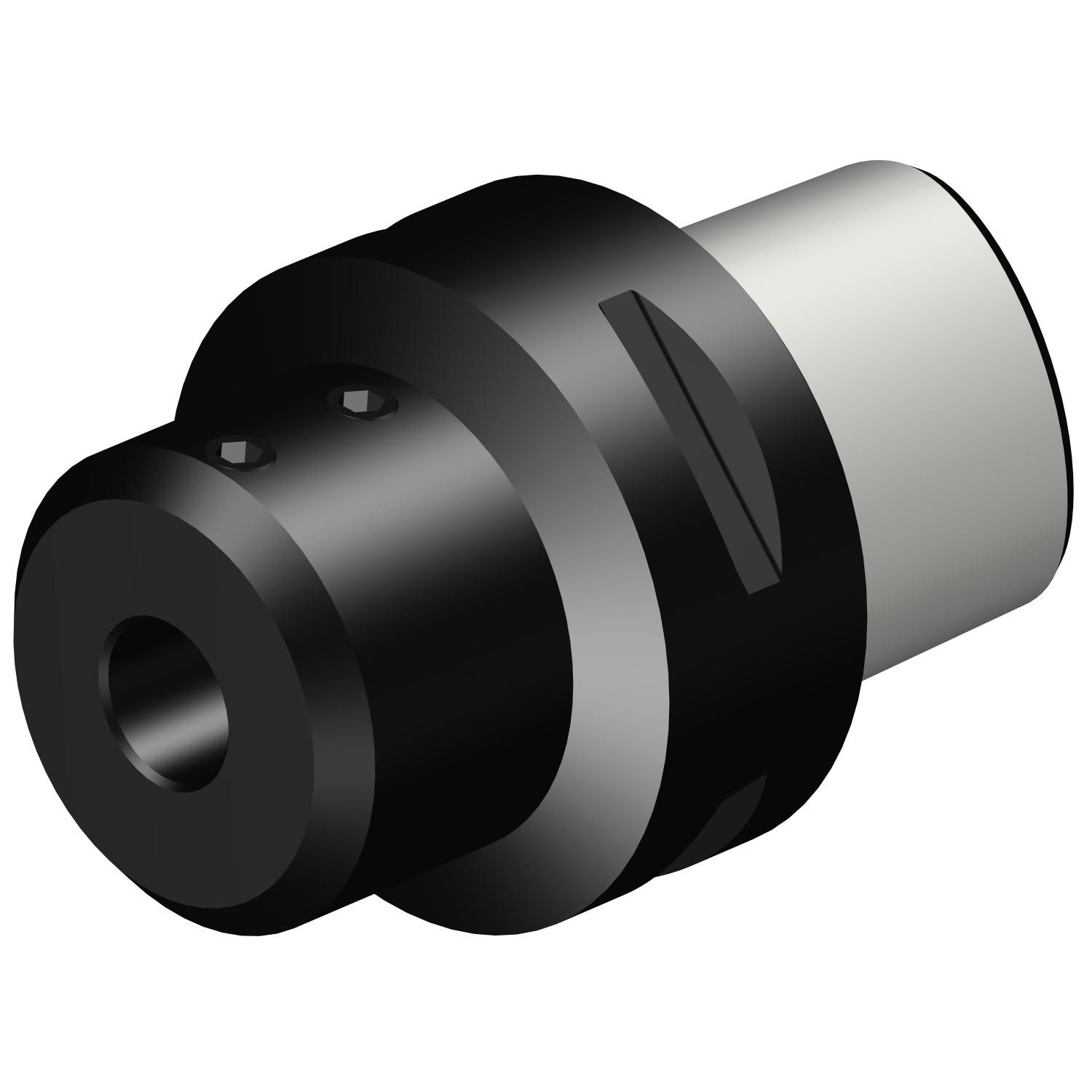

C5-131-00045-12 Coromant Capto® para adaptador com haste cilíndrica
C5-391.19-12 075 Coromant Capto® para mandril com fixação térmica
C6-391.19-12 080 Coromant Capto® para mandril com fixação térmica
C8-391.19-12 090 Coromant Capto® para mandril com fixação térmica
EF-16-12 Bucha cilíndrica com posicionamento Easy-Fix EF-20-12 Bucha cilíndrica com posicionamento Easy-Fix EF-25-12 Bucha cilíndrica com posicionamento Easy-Fix EF-32-12 Bucha cilíndrica com posicionamento Easy-Fix EF-40-12 Bucha cilíndrica com posicionamento Easy-Fix
EFF-25-12 Bucha cilíndrica com posicionamento Easy-Fix
HA06-SH12Q-S-090 HSK para mandril iLock com fixação térmica HA06-SH12Q-S-120 HSK para mandril iLock com fixação térmica HA06-SH12Q-S-160 HSK to Shrink Fit chuck HA06-SH12Q-S-200 HSK to Shrink Fit chuck HA10-SH12Q-S-095 HSK para mandril iLock com fixação térmica HA10-SH12Q-S-120 HSK para mandril iLock com fixação térmica Nada com esse termo. Tente só o início do código.
