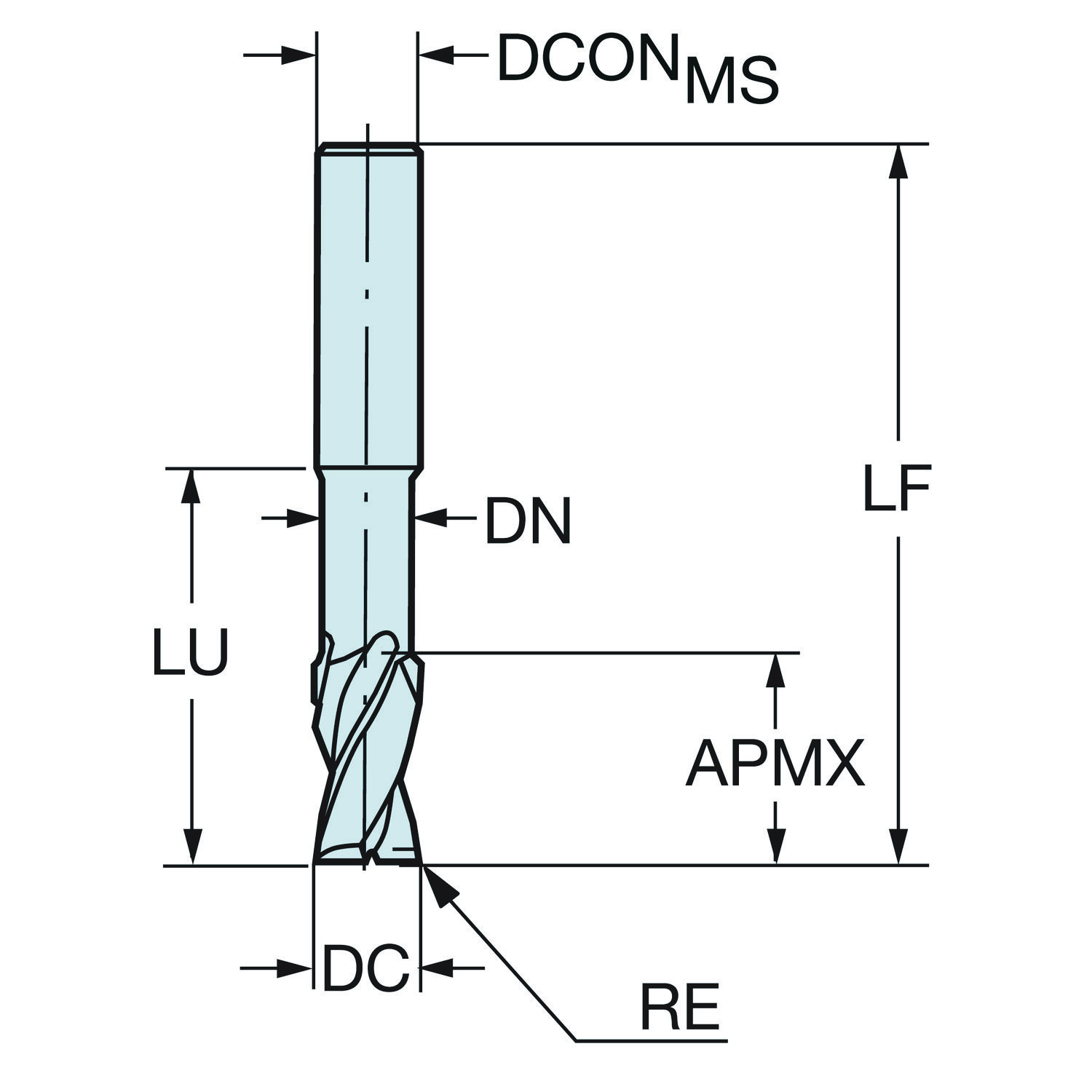

2P121-0200-NC H10F — Foto do produto

Foto do produto

Ferramentas · Fresa inteiriça de facear cantos a 90°

2P121-0200-NC H10F

Fresa de topo CoroMill® Plura inteiriça de metal duro para remoção de cavacos grandes

Fresa · classe H10F com cobertura Uncoated Grade · raio de ponta 0,15 mm, diâmetro de corte 2 mm, comprimento funcional 38 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Recomendado Classe H10F Preço na loja Sob encomenda na Sandvik Coromant

Indicada em 1º lugar para: N (não ferrosos)

Entrega imediata

R$820,39a unidade

Prazo e condições da loja Hailtools. Como comprar

R$820,39 a unidade

Entrega imediata · em estoque

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 2P121-0200-NC H10F.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroMill Plura inteiri · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
2P121-0200-NC H10F
Código compactado
2P121-0200-NCH10F
Material ID
6259995
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
H10F
Cobertura
Sem cobertura
Processo de cobertura
Classe sem cobertura
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
10 g
EAN
26259995
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180602
Origem
IT
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 2P121-0200-NC H10F em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 758 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de conicidade BHTA_1 30
Ângulo de hélice do canal FHA 25
Ângulo de saída axial GAMP 1
Ângulo de saída radial GAMF 17
Ângulo máximo de usinagem em rampa RMPX_FFW 15
Classe GRADE H10F
Classe da tolerância do diâmetro de corte TCDC h10
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 38 mm
Comprimento total OAL 38 mm
Comprimento util LU 5 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD AL
Diâmetro da conexão DCONMS 3 mm
Diâmetro de corte DC 2 mm
Diâmetro do pescoço DN 1.8 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 3
Grupo básico standard BSG COROMANT
ISO Cutting Tool Material ISOMAT Metal duro (WC) sem cobertura, grão < 1
Número efetivo de arestas de corte na parte periférica ZEFP 2
Profundidade de corte máxima APMX_FFW 3 mm
Profundidade de corte máxima APMX 3 mm
Profundidade de corte máxima APMX_PFW 3 mm
Raio do canto RE 0.15 mm
Reafiações máximas NORGMX 0
Recurso de corte central CCC Sim
Rotação máxima RPMX 80000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 28 mm
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
