2P051-1000-OA O10A — Foto do produto

Foto do produto

Ferramentas · Fresa inteiriça de facear cantos a 90°

2P051-1000-OA O10A

Fresa de topo CoroMill® Plura inteiriça de metal duro para aplicações de usinagem de borda

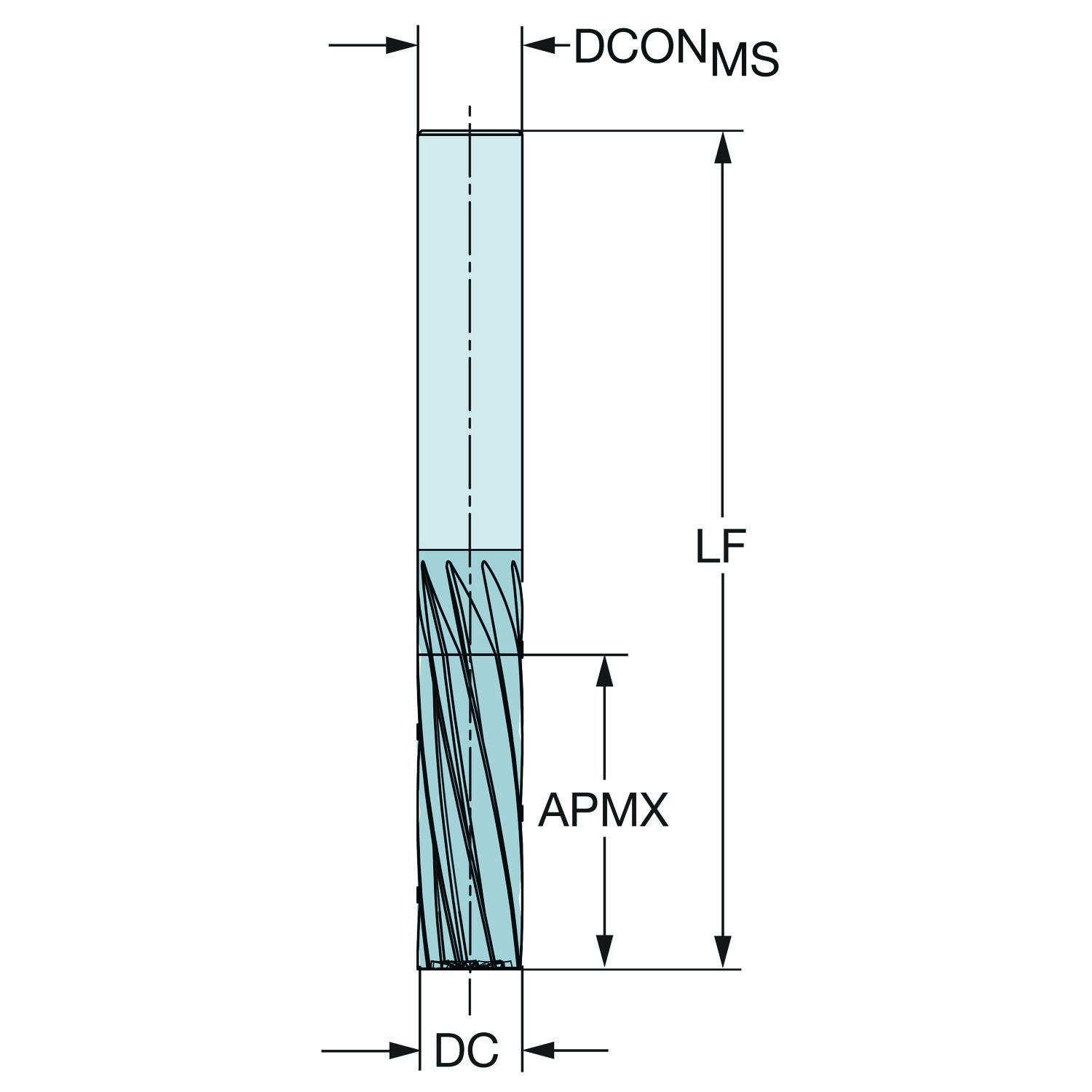

Fresa · classe O10A com cobertura DCT · diâmetro de corte 10 mm, comprimento funcional 80 mm, 9 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe O10A Sob encomenda na Sandvik Coromant

Indicada em 1º lugar para: O (outros)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
2P051-1000-OA O10A
Código compactado
2P051-1000-OAO10A
Material ID
7254433
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
O10A
Cobertura
SP3
Processo de cobertura
DCT
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
71 g
EAN
7323221821258
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180602
Origem
US
Lançamento
14/12/2016
CoroPak de lançamento
17.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de hélice do canal FHA -4
Ângulo de saída axial GAMP -4
Ângulo de saída radial GAMF 10
Ângulo máximo de usinagem em rampa RMPX_FFW 5
Classe GRADE O10A
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 40 mm
Comprimento funcional LF 80 mm
Comprimento total OAL 80 mm
Comprimento util LU 30 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD OA
Diâmetro da conexão DCONMS 10 mm
Diâmetro de corte DC 10 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 10
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
Número efetivo de arestas de corte na parte periférica ZEFP 9
Profundidade de corte máxima APMX_FFW 30 mm
Profundidade de corte máxima APMX 30 mm
Profundidade de corte máxima APMX_PFW 30 mm
Raio do canto RE 0 mm
Reafiações máximas NORGMX 0
Recurso de corte central CCC Sim
Rotação máxima RPMX 24000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à esquerda
Shank length (metric) LS 40 mm
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
