Ferramentas · Fresa inteiriça de ponta esférica

2L486-0635-TI0953 T2CH

CoroMill® Plura lollipop, solid carbide end mill for profiling

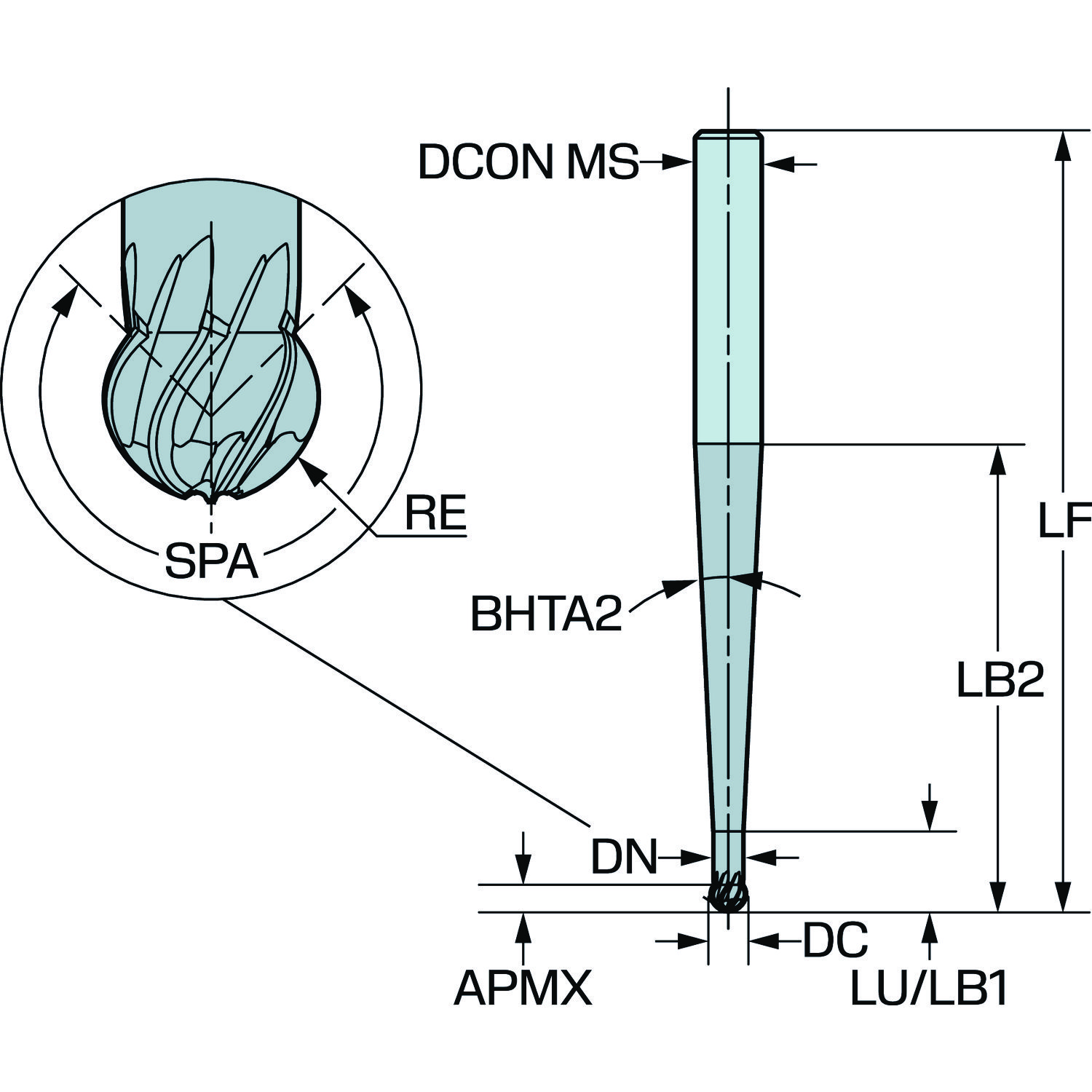

Fresa · classe T2CH com cobertura PVD · raio de ponta 3,18 mm, diâmetro de corte 6,35 mm, comprimento funcional 114,3 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado Classe T2CH

Indicada em 1º lugar para: P (aço), M (aço inoxidável), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
2L486-0635-TI0953 T2CH
Código compactado
2L486-0635-TI0953T2CH
Material ID
8627112
Família
Ferramentas
Tipo
Fresa inteiriça de ponta esférica
Classe
T2CH
Cobertura
ALTICRN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,085 kg
EAN
7323228255636
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180606
Origem
IT
Lançamento
25/09/2024
CoroPak de lançamento
24.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de ataque da ferramenta PSIR 0
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 2.29
Ângulo de hélice do canal FHA 30
Ângulo de saída axial GAMP 1.5
Ângulo de saída radial GAMF 7
Ângulo máximo de usinagem em rampa RMPX_FFW 0
Balanço máximo OHX 74.6 mm
Classe GRADE T2CH
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento do corpo LB_1 15.88 mm
Comprimento do corpo LB_2 69.85 mm
Comprimento funcional LF 114.3 mm
Comprimento total OAL 114.3 mm
Comprimento util LU 15.88 mm
Diâmetro da conexão DCONMS 9.53 mm
Diâmetro de corte DC 6.35 mm
Diâmetro do pescoço DN 5.2 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — polegada: 3/8
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
Número efetivo de arestas de corte na parte periférica ZEFP 6
Profundidade de corte máxima APMX_FFW 5 mm
Profundidade de corte máxima APMX 5 mm
Profundidade de corte máxima APMX_PFW 5 mm
Raio do canto RE 3.18 mm
Reafiações máximas NORGMX 0
Rotação máxima RPMX 80000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 39.7 mm
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
