2F342-0635-038-PD P2BM

Fresa de topo CoroMill® Plura inteiriça de metal duro para fresamento pesado

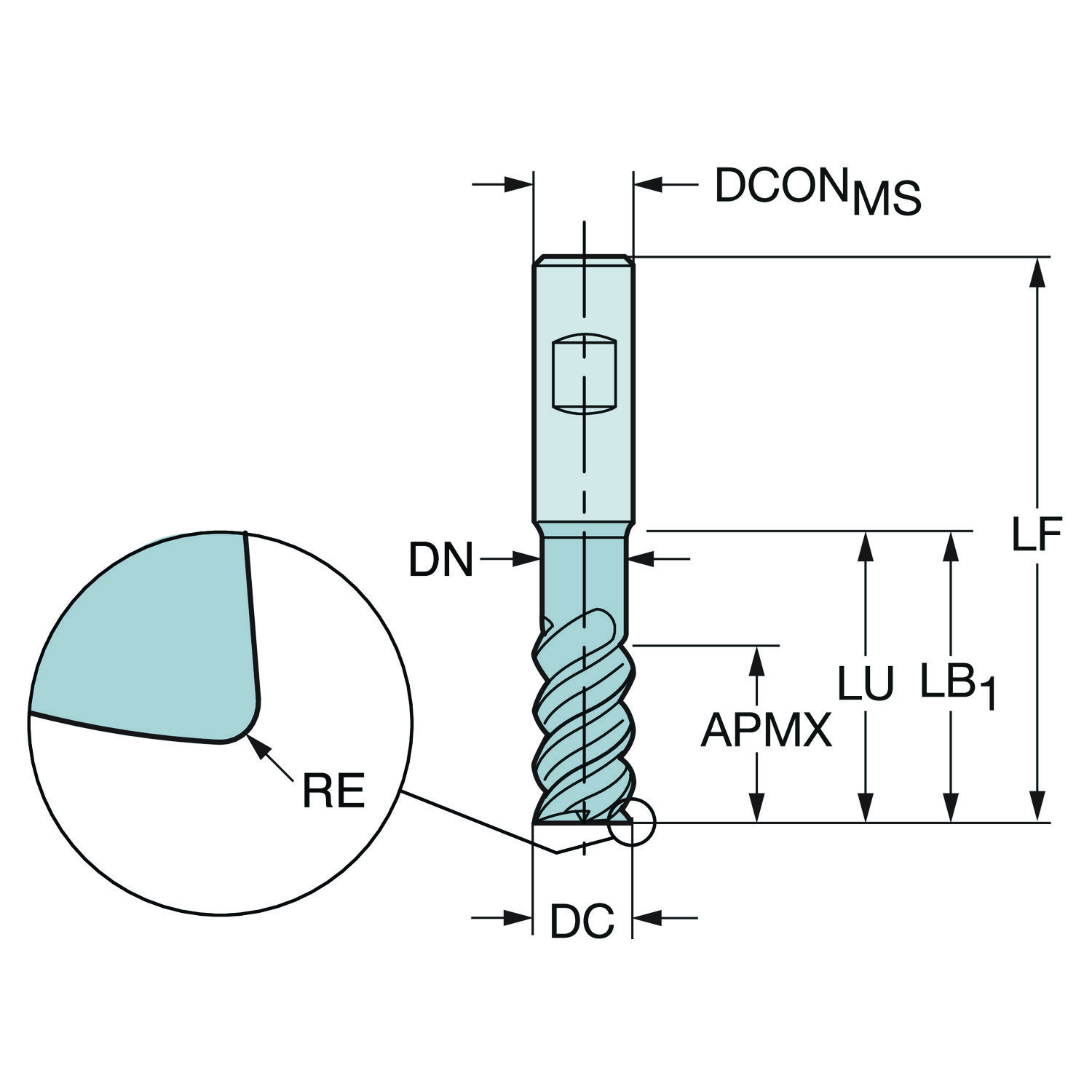

Fresa · classe P2BM com cobertura PVD · raio de ponta 0,38 mm, diâmetro de corte 6,35 mm, comprimento funcional 63,5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado Classe P2BM

Indicada em 1º lugar para: P (aço), K (ferro fundido)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Esta ferramenta pode ser recondicionada — solicite à Hailtools.

Serviço de recondicionamento da Sandvik Coromant: REC2F342-0635-038-PDP2BM.

Solicitar recondicionamento

Dados principais

Código ISO: 2F342-0635-038-PD P2BM
Código compactado: 2F342-0635-038-PDP2BM
Material ID: 8351751
Família: Ferramentas
Tipo: Fresa inteiriça de facear cantos a 90°
Classe: P2BM
Cobertura: TIALCRSIN
Processo de cobertura: PVD
Substrato: WC
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 31,4 g
EAN: 7323227192932
NCM: 820770
UNSPSC: 23241614
eCl@ss 13: 21180602
Origem: IT
Lançamento: 24/02/2023
CoroPak de lançamento: 23.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo da aresta de corte da ferramenta	KAPR	90
Ângulo de conicidade	BHTA_1	0
Ângulo de conicidade	BHTA_2	30
Ângulo de hélice do canal	FHA	38
Ângulo de saída axial	GAMP	10.5
Ângulo de saída radial	GAMF	10.5
Ângulo máximo de usinagem em rampa	RMPX_FFW	10
Classe	GRADE	P2BM
Classe da tolerância do diâmetro de corte	TCDC	h10
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento de fixação	LSCMS	36 mm
Comprimento do corpo	LB_1	23.8 mm
Comprimento do corpo	LB_2	24.1 mm
Comprimento funcional	LF	63.5 mm
Comprimento total	OAL	63.5 mm
Comprimento util	LU	23.8 mm
Diâmetro da conexão	DCONMS	6.35 mm
Diâmetro de corte	DC	6.35 mm
Diâmetro do corpo	BD_1	6.02 mm
Diâmetro do corpo	BD_2	6.02 mm
Diâmetro do pescoço	DN	6.02 mm
Direção da interface de adaptação da máquina	ADINTMS	Weldon (DIN6535-HB) — polegada: 1/4
Grupo básico standard	BSG	COROMANT
ISO Cutting Tool Material	ISOMAT	Metal duro (WC) com cobertura
Número efetivo de arestas de corte na parte periférica	ZEFP	5
Profundidade de corte máxima	APMX_FFW	15.9 mm
Profundidade de corte máxima	APMX	15.9 mm
Profundidade de corte máxima	APMX_PFW	15.9 mm
Raio do canto	RE	0.38 mm
Reafiações máximas	NORGMX	1
Recurso de corte central	CCC	Não
Rotação máxima	RPMX	80000
Sensor embutido	SEP	Não
Sentido da hélice do canal	FHH	Canal à direita
Shank length (metric)	LS	36 mm
Tolerância do diâmetro de conexão	TCDCON	h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
