2F341-1600-300-SF 1710 — Foto do produto

Foto do produto

Ferramentas · Fresa inteiriça de facear cantos a 90°

2F341-1600-300-SF 1710

Fresa de topo CoroMill® Plura inteiriça de metal duro para fresamento lateral com alto avanço

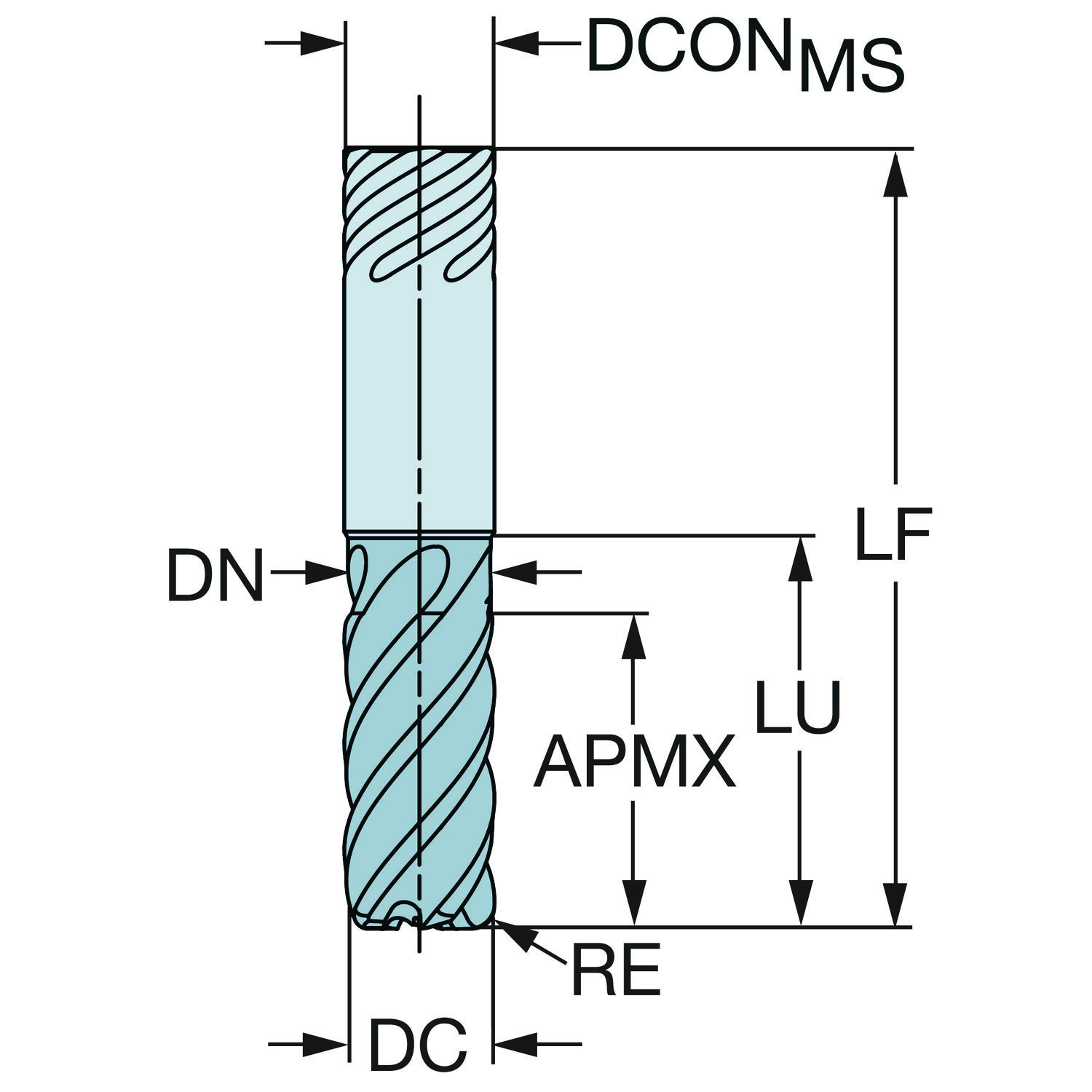

Fresa · classe 1710 com cobertura PVD · raio de ponta 3 mm, diâmetro de corte 16 mm, comprimento funcional 92 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe 1710 Descontinuado

Indicada em 1º lugar para: S (superligas e titânio)

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Dados principais

Código ISO
2F341-1600-300-SF 1710
Código compactado
2F341-1600-300-SF1710
Material ID
7419275
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
1710
Cobertura
TiAlN+TiSiN
Processo de cobertura
PVD
Substrato
HC
Peso unitário
237 g
EAN
7323222412523
UNSPSC
23241614
eCl@ss 13
21180602
Lançamento
23/09/2017
CoroPak de lançamento
17.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 30
Ângulo de hélice do canal FHA 42
Ângulo de saída axial GAMP 10.5
Ângulo de saída radial GAMF 10.5
Ângulo máximo de usinagem em rampa RMPX_FFW 5
Caracteristica da aresta interrompida IEP Não
Classe GRADE 1710
Classe da tolerância do diâmetro de corte TCDC h10
Cobertura COATING PVD TiAlN+TiSiN
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento do corpo LB_1 42 mm
Comprimento do corpo LB_2 42.69 mm
Comprimento funcional LF 92 mm
Comprimento total OAL 92 mm
Comprimento util LU 42 mm
Diâmetro da conexão DCONMS 16 mm
Diâmetro de corte DC 16 mm
Diâmetro de corte do contato da face DCF 10 mm
Diâmetro do corpo BD_1 15.2 mm
Diâmetro do corpo BD_2 15.2 mm
Diâmetro do pescoço DN 15.2 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com iLock (h6) — métrica: 16
Grupo básico standard BSG COROMANT
Maior tolerância do diâmetro de corte DCTOLU 0 mm
Menor tolerância do diâmetro de corte DCTOLL -0.07 mm
Número efetivo de arestas de corte na parte periférica ZEFP 5
Peso do item WT 0.237 kg
Profundidade de corte máxima APMX 34 mm
Profundidade de corte máxima APMX_PFW 34 mm
Raio do canto RE 3 mm
Razão de largura de corte máxima AERMX 0.4
Reafiações máximas NORGMX 4
Recurso de corte central CCC Não
Rotação máxima RPMX 22800
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Substrato SUBSTRATE HC
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
