2F341-1000-200-SC 1710 — Foto do produto

Foto do produto

Ferramentas · Fresa inteiriça de facear cantos a 90°

2F341-1000-200-SC 1710

Fresa de topo CoroMill® Plura inteiriça de metal duro para fresamento lateral com alto avanço

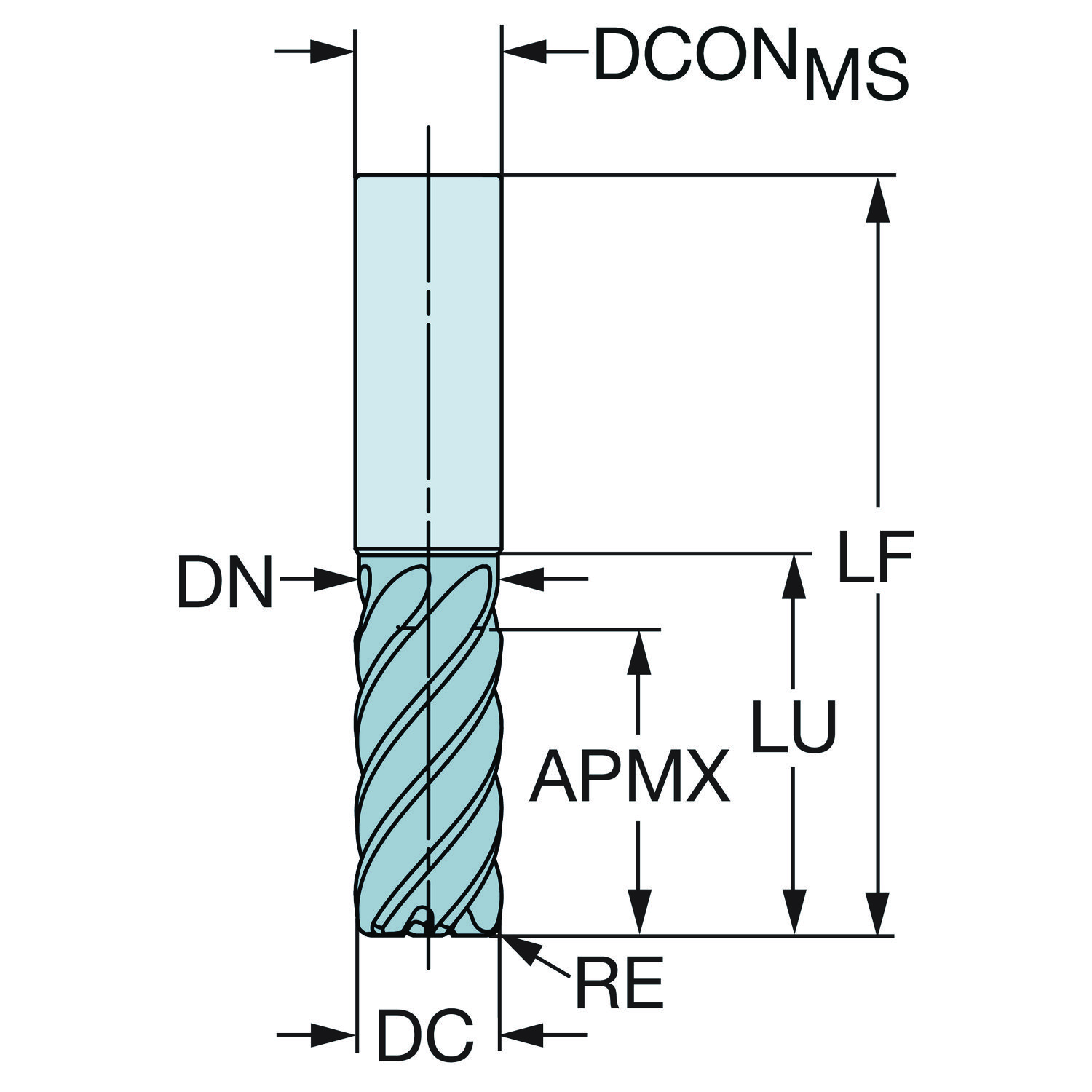

Fresa · classe 1710 com cobertura PVD · raio de ponta 2 mm, diâmetro de corte 10 mm, comprimento funcional 72 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado Classe 1710

Indicada em 1º lugar para: S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Esta ferramenta pode ser recondicionada — solicite à Hailtools.

Serviço de recondicionamento da Sandvik Coromant: REC2FR0510SC.

Solicitar recondicionamento

Dados principais

Código ISO
2F341-1000-200-SC 1710
Código compactado
2F341-1000-200-SC1710
Material ID
7419256
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
1710
Cobertura
TIALN+TISIN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
71,8 g
EAN
7323222412332
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180602
Origem
IT
Lançamento
12/08/2017
CoroPak de lançamento
17.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 30
Ângulo de hélice do canal FHA 42
Ângulo de saída axial GAMP 10.5
Ângulo de saída radial GAMF 10.5
Ângulo máximo de usinagem em rampa RMPX_FFW 5
Classe GRADE 1710
Classe da tolerância do diâmetro de corte TCDC h10
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 40 mm
Comprimento do corpo LB_1 30 mm
Comprimento do corpo LB_2 30.43 mm
Comprimento funcional LF 72 mm
Comprimento total OAL 72 mm
Comprimento util LU 30 mm
Diâmetro da conexão DCONMS 10 mm
Diâmetro de corte DC 10 mm
Diâmetro do corpo BD_1 9.5 mm
Diâmetro do corpo BD_2 9.5 mm
Diâmetro do pescoço DN 9.5 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 10
Grupo básico standard BSG COROMANT
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
Maior tolerância do diâmetro de corte DCTOLU 0 mm
Menor tolerância do diâmetro de corte DCTOLL -0.06 mm
Número efetivo de arestas de corte na parte periférica ZEFP 5
Profundidade de corte máxima APMX_EFW 22 mm
Profundidade de corte máxima APMX_FFW 22 mm
Profundidade de corte máxima APMX 22 mm
Profundidade de corte máxima APMX_PFW 22 mm
Raio do canto RE 2 mm
Reafiações máximas NORGMX 2
Recurso de corte central CCC Não
Rotação máxima RPMX 80000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 40 mm
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
