Ferramentas · Solid ball nose mill
2B330-0300-NC H10F
Fresa de topo CoroMill® Plura Ball Nose inteiriça de metal duro para perfilamento

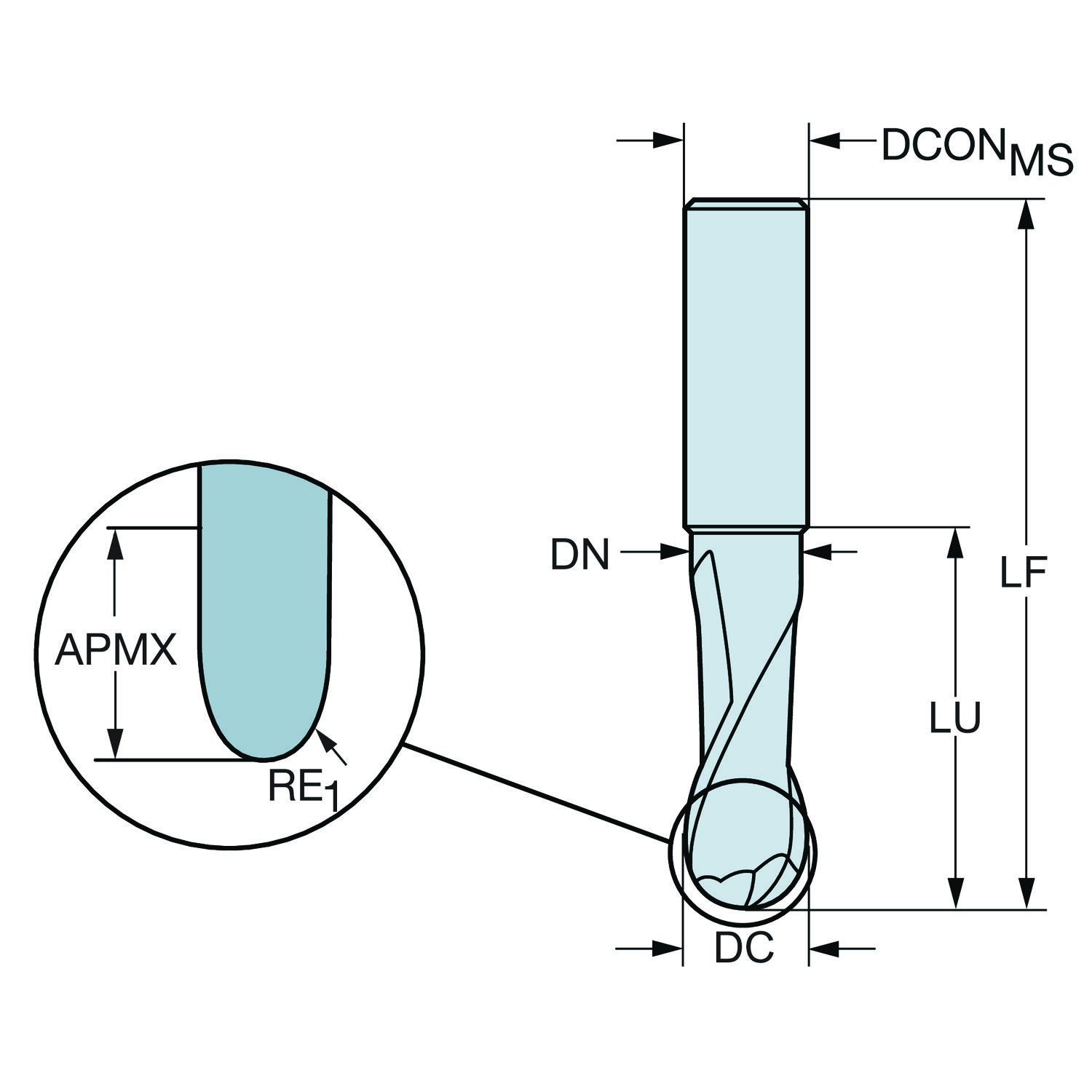

Fresa · classe H10F com cobertura Uncoated Grade · raio de ponta 1,5 mm, diâmetro de corte 3 mm, comprimento funcional 38 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Classe H10F Preço na loja
Entrega imediata
R$1.063,21 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- 2B330-0300-NC H10F
- Código compactado
- 2B330-0300-NCH10F
- Material ID
- 6259980
- Família
- Ferramentas
- Tipo
- Solid ball nose mill
- Classe
- H10F
- Cobertura
- UNCOAT
- Processo de cobertura
- Uncoated Grade
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 13.2 Gram
- EAN
- 26259980
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180606
- Origem
- SE
- Lançamento
- 19/09/2012
- CoroPak de lançamento
- 12.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 1.491 triângulos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de ataque da ferramenta | PSIR | 0 |
| ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de hélice do canal | FHA | 40 |
| ângulo de saída axial | GAMP | 1.5 |
| ângulo de saída radial | GAMF | 17 |
| ângulo máximo de usinagem em rampa | RMPX_FFW | 20 |
| Balanço máximo | OHX | 10 mm |
| Classe | GRADE | H10F |
| Classe da tolerância do diâmetro de corte | TCDC | h10 |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento do corpo | LB_1 | 8.8 mm |
| Comprimento funcional | LF | 38 mm |
| Comprimento total | OAL | 38 mm |
| Comprimento util | LU | 8.8 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | STRAIGHT |
| Diâmetro da conexão | DCONMS | 3 mm |
| Diâmetro de corte | DC | 3 mm |
| Diâmetro do corpo | BD_1 | 2.7 mm |
| Diâmetro do pescoço | DN | 2.7 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cylindrical shank (DIN6535-HA) -metric: 3 |
| Flute helix hand | FHH | right hand flute |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Uncoated WC grain size <lt/>1 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 2 |
| Profundidade de corte máxima | APMX_FFW | 5 mm |
| Profundidade de corte máxima | APMX | 5 mm |
| Profundidade de corte máxima | APMX_PFW | 5 mm |
| Raio do canto | RE | 1.5 mm |
| Reafiações máximas | NORGMX | 0 |
| Rotação máxima | RPMX | 80000 |
| Sensor embedded property | SEP | Não |
| Shank length (metric) | LS | 28 mm |
| Tolerância do diâmetro de conexão | TCDCON | h8 |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 7 no catálogo
393.CF-12 03 40 Luva cilindrica
393.CG-20 03 52 Luva cilindrica
393.CGP-20 03 72 Pinça cilíndrica tipo lápis
393.CGS-06 03 27 Luva cilindrica 393.CGS-12 03 40 Luva cilindrica 393.CGS-20 03 52 Luva cilindrica 393.CGS-25 03 56 Luva cilindrica Nada com esse termo. Tente só o início do código.
