Ferramentas · Fresa inteiriça de ponta esférica
2B320-1200-NG H10F
Fresa de topo CoroMill® Plura Ball Nose inteiriça de metal duro para perfilamento

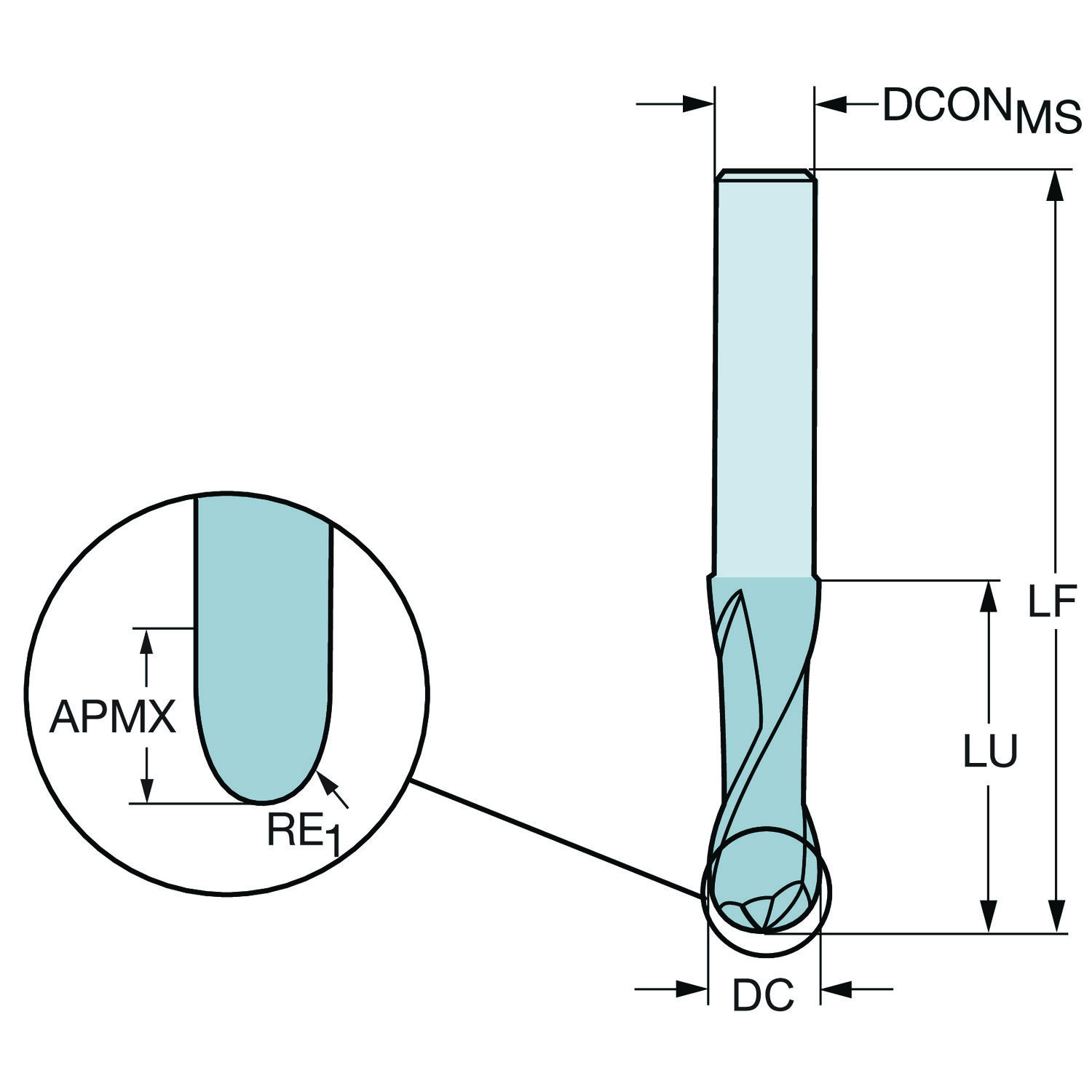

Fresa · classe H10F com cobertura Uncoated Grade · raio de ponta 6 mm, diâmetro de corte 12 mm, comprimento funcional 125 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe H10F
Indicada em 1º lugar para: N (não ferrosos)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Serviço de recondicionamento da Sandvik Coromant: REC2BN0312SB.
Solicitar recondicionamentoDados principais
- Código ISO
- 2B320-1200-NG H10F
- Código compactado
- 2B320-1200-NGH10F
- Material ID
- 6261147
- Família
- Ferramentas
- Tipo
- Fresa inteiriça de ponta esférica
- Classe
- H10F
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 194 g
- EAN
- 26261147
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180606
- Origem
- SE
- Lançamento
- 20/02/2013
- CoroPak de lançamento
- 13.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de ataque da ferramenta | PSIR | 0 |
| Ângulo de hélice do canal | FHA | 40 |
| Ângulo de saída axial | GAMP | 11 |
| Ângulo de saída radial | GAMF | 17 |
| Ângulo máximo de usinagem em rampa | RMPX_FFW | 20 |
| Balanço máximo | OHX | 80 mm |
| Classe | GRADE | H10F |
| Classe da tolerância do diâmetro de corte | TCDC | h10 |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento funcional | LF | 125 mm |
| Comprimento total | OAL | 125 mm |
| Comprimento util | LU | 80 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | STRAIGHT |
| Diâmetro da conexão | DCONMS | 11.7 mm |
| Diâmetro de corte | DC | 12 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 11.70 |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) sem cobertura, grão < 1 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 2 |
| Profundidade de corte máxima | APMX_FFW | 17 mm |
| Profundidade de corte máxima | APMX | 17 mm |
| Profundidade de corte máxima | APMX_PFW | 17 mm |
| Raio do canto | RE | 6 mm |
| Reafiações máximas | NORGMX | 3 |
| Rotação máxima | RPMX | 80000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 4 no catálogo
393.CF-20 11.7 50 Luva cilindrica 393.CF-25 11.7 56 Luva cilindrica
393.CGS-20 11.7 50 Luva cilindrica 393.CGS-25 11.7 56 Pinça Nada com esse termo. Tente só o início do código.
