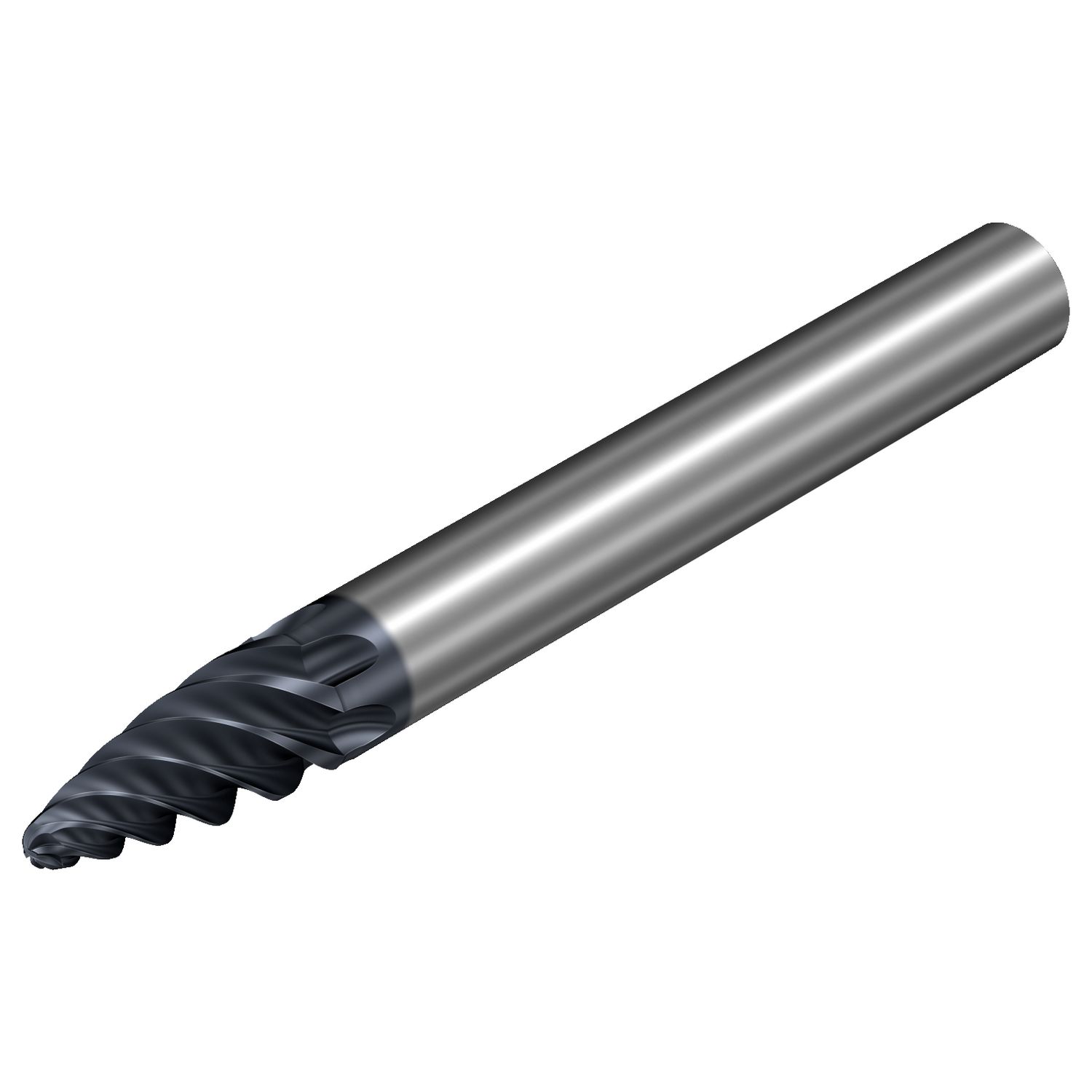

Foto do produto
Ferramentas · Fresa inteiriça de ponta esférica
2A286-1200A080-RAMI R2AH
CoroMill® Plura barrel, fresa de topo inteiriça de metal duro para perfilamento

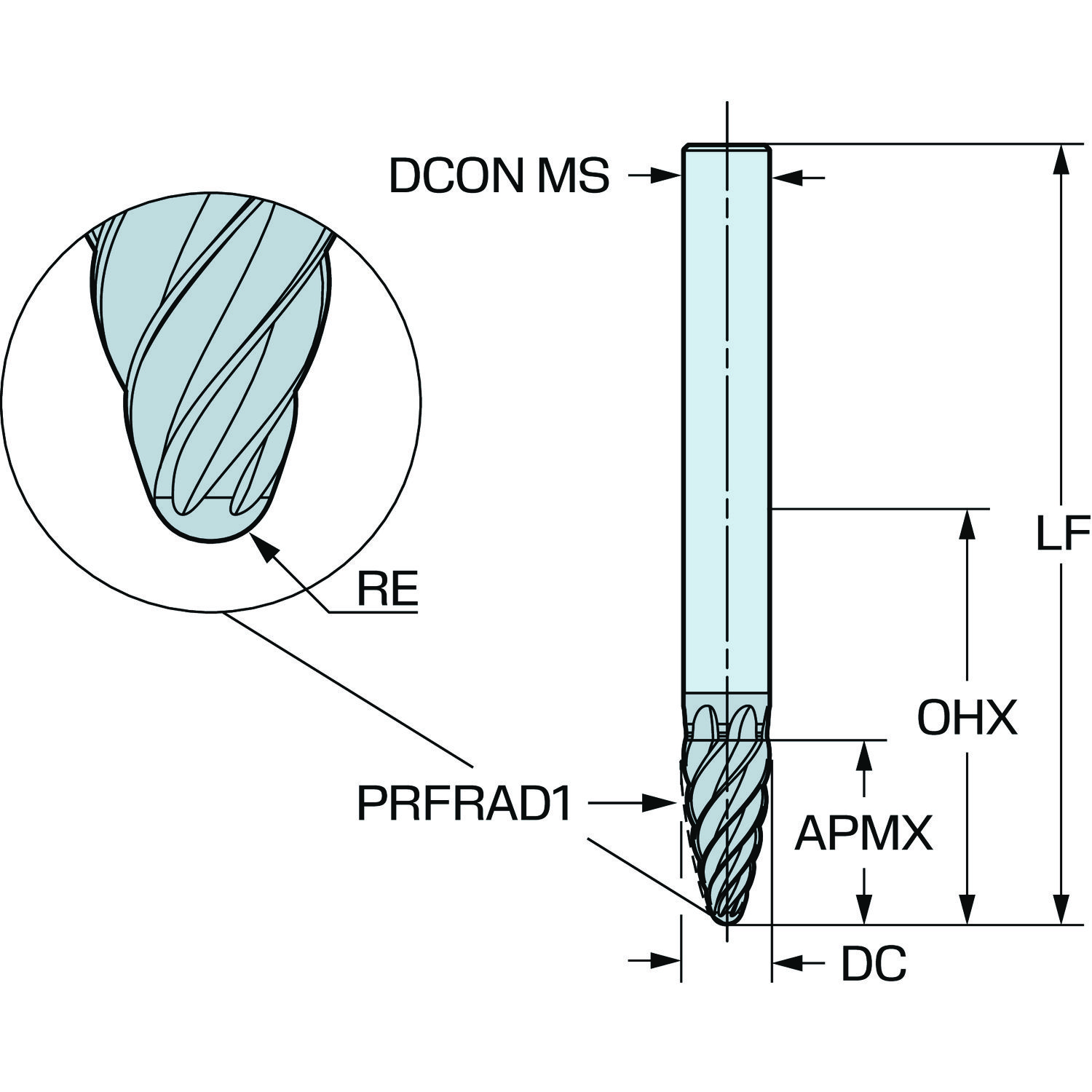

Fresa · classe R2AH com cobertura PVD · raio de ponta 2 mm, diâmetro de corte 12 mm, comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe R2AH
Indicada em 1º lugar para: K (ferro fundido), S (superligas e titânio), H (aços endurecidos)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 2A286-1200A080-RAMI R2AH
- Código compactado
- 2A286-1200A080-RAMIR2AH
- Material ID
- 9034917
- Família
- Ferramentas
- Tipo
- Fresa inteiriça de ponta esférica
- Classe
- R2AH
- Cobertura
- TiAlSiN
- Processo de cobertura
- PVD
- Substrato
- HC
- Peso unitário
- 0,117 kg
- EAN
- 7323229664017
- UNSPSC
- 23241614
- eCl@ss 13
- 21180606
- Lançamento
- 24/09/2026
- CoroPak de lançamento
- 26.2
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de hélice do canal | FHA | 42 |
| Ângulo de saída axial | GAMP | 1.5 |
| Ângulo de saída radial | GAMF | -2 |
| Ângulo máximo de usinagem em rampa | RMPX_FFW | 15 |
| Balanço máximo | OHX | 65 mm |
| Caracteristica da aresta interrompida | IEP | Não |
| Centro do raio do perfil — direção Z | CPRADZ | 26.6577 mm |
| Classe | GRADE | R2AH |
| Cobertura | COATING | PVD TiAlSiN |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento funcional | LF | 110 mm |
| Comprimento total | OAL | 110 mm |
| Diâmetro da conexão | DCONMS | 12 mm |
| Diâmetro de corte | DC | 12 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica (DIN6535-HA) — métrica: 12 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 6 |
| Peso do item | WT | 0.117 kg |
| Profundidade de corte máxima | APMX_FFW | 26.6577 mm |
| Profundidade de corte máxima | APMX | 26.6577 mm |
| Raio do canto | RE | 2 mm |
| Raio do perfil | PRFRAD | 80 mm |
| Reafiações máximas | NORGMX | 0 |
| Rotação máxima | RPMX | 80000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 45 mm |
| Substrato | SUBSTRATE | HC |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
