Ferramentas · Fresa inteiriça de ponta esférica
2A146-0635A032-TCIC T2CH
CoroMill® Plura barrel, solid carbide end mill for profiling

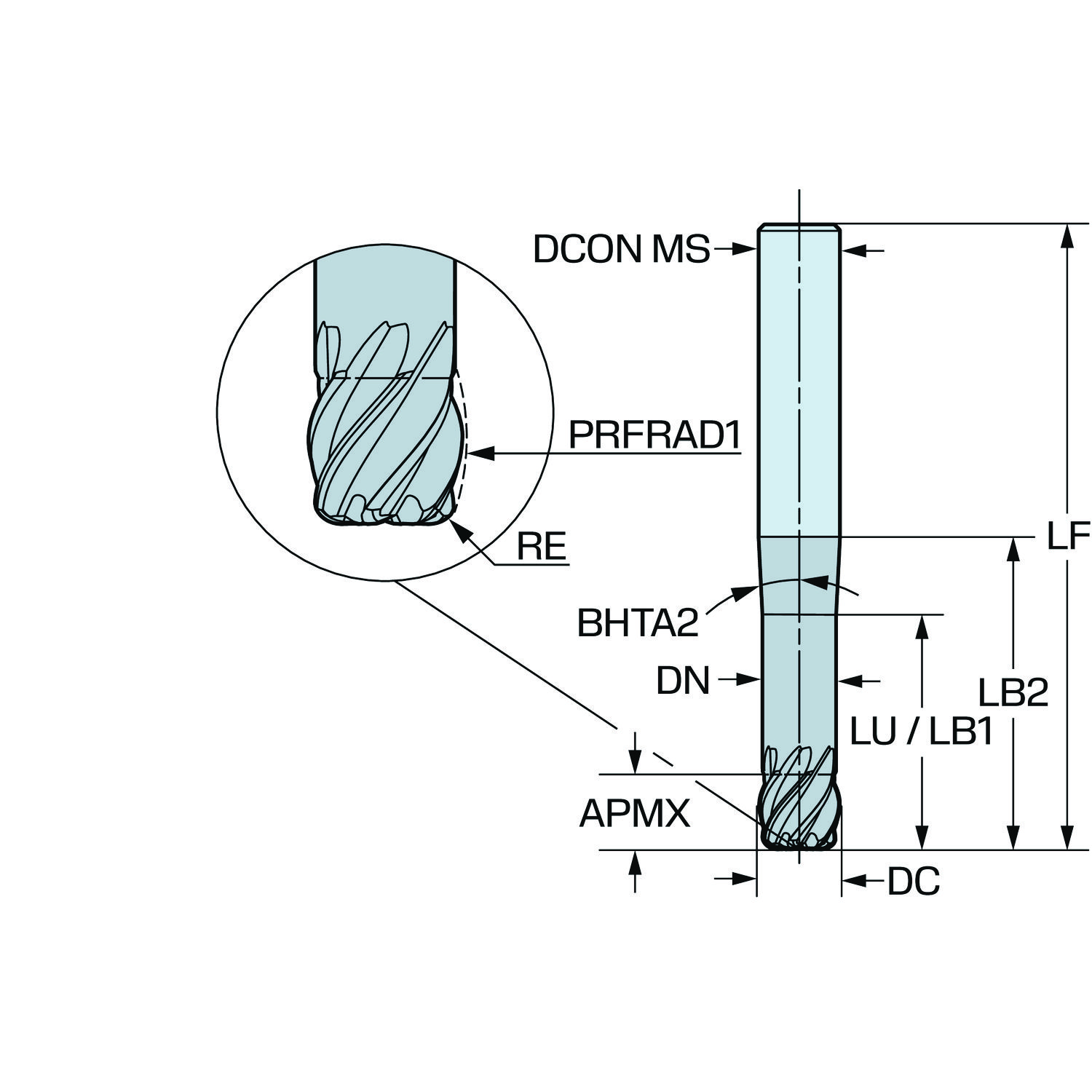

Fresa · classe T2CH com cobertura PVD · diâmetro de corte 6,35 mm, comprimento funcional 63,5 mm, 6 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Cotação com a engenharia da Hailtools.
Recomendado Classe T2CH Sob encomenda na Sandvik Coromant
Indicada em 1º lugar para: P (aço), M (aço inoxidável), S (superligas e titânio)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 2A146-0635A032-TCIC T2CH
- Código compactado
- 2A146-0635A032-TCICT2CH
- Material ID
- 8791325
- Família
- Ferramentas
- Tipo
- Fresa inteiriça de ponta esférica
- Classe
- T2CH
- Cobertura
- ALTICRN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 0,026 kg
- EAN
- 7323228715796
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180602
- Origem
- IT
- Lançamento
- 24/02/2025
- CoroPak de lançamento
- 25.1
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 2.966 triângulos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_2 | 2.15 |
| Ângulo de hélice do canal | FHA | 42 |
| Ângulo de saída axial | GAMP | 1.5 |
| Ângulo de saída radial | GAMF | 7 |
| Balanço máximo | OHX | 27.5 mm |
| Classe | GRADE | T2CH |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento do corpo | LB_1 | 19.05 mm |
| Comprimento do corpo | LB_2 | 27.5 mm |
| Comprimento funcional | LF | 63.5 mm |
| Comprimento total | OAL | 63.5 mm |
| Comprimento util | LU | 19.05 mm |
| Diâmetro da conexão | DCONMS | 6.35 mm |
| Diâmetro de corte | DC | 6.35 mm |
| Diâmetro do pescoço | DN | 5.72 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — polegada: 1/4 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 6 |
| Profundidade de corte máxima | APMX_FFW | 9.56 mm |
| Profundidade de corte máxima | APMX | 9.56 mm |
| Profundidade de corte máxima | APMX_PFW | 9.56 mm |
| Raio do canto | RE_2 | 1.02 mm |
| Raio do perfil | PRFRAD | 31.75 mm |
| Reafiações máximas | NORGMX | 0 |
| Rotação máxima | RPMX | 80000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 36 mm |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
