Ferramentas · Fresa inteiriça de facear cantos a 90°
1P230-0800-XA 1630
Fresa de topo CoroMill® Plura inteiriça de metal duro para desbaste pesado

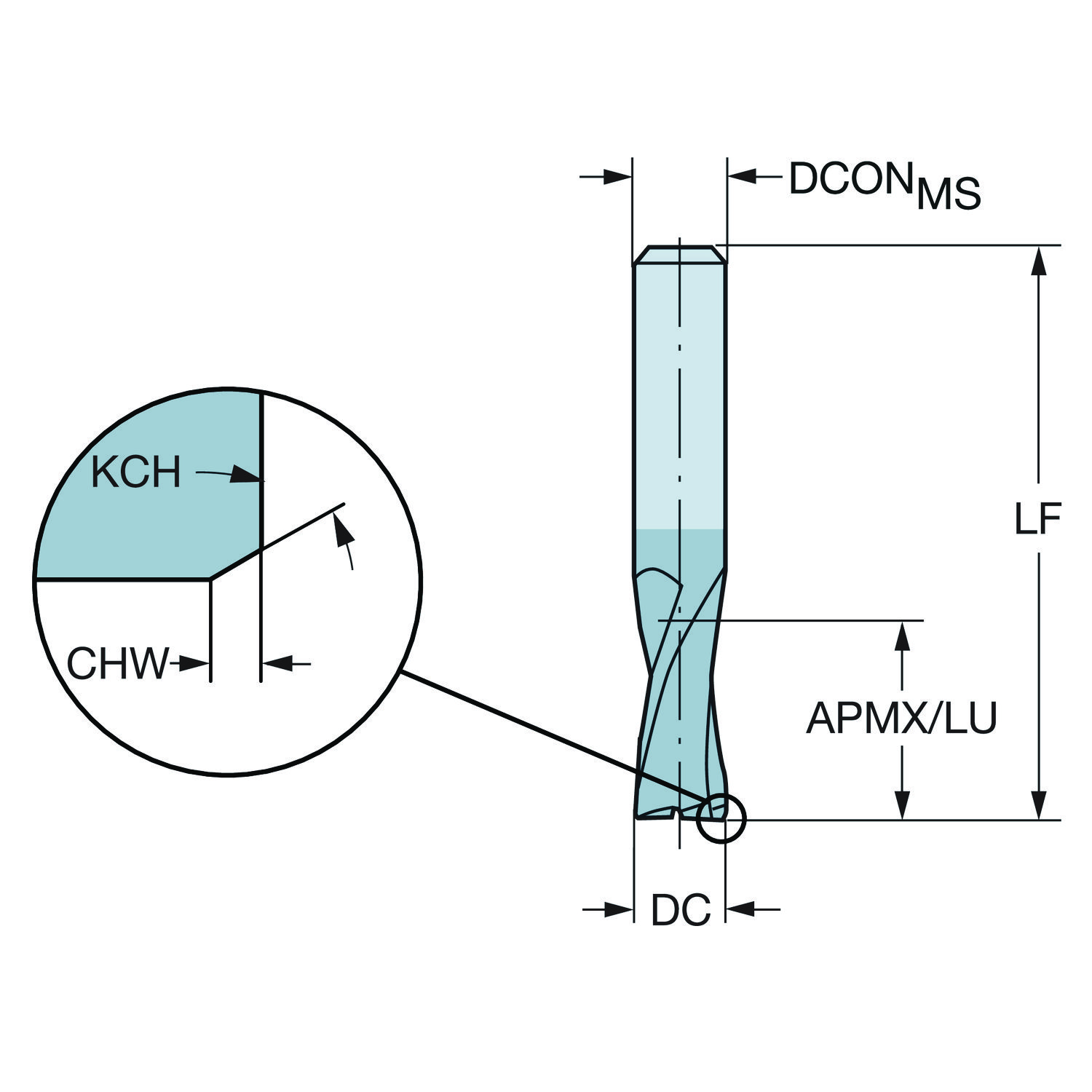

Fresa · classe 1630 com cobertura PVD · diâmetro de corte 8 mm, comprimento funcional 63 mm, 2 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Recomendado Classe 1630 Preço na loja
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), S (superligas e titânio)
Serviço de recondicionamento da Sandvik Coromant: REC1FC0308SC.
Solicitar recondicionamentoMaterial deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 1P230-0800-XA 1630.
Vídeos
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube
CoroMill® Plura composite solutionsSandvik Coromant · YouTube
CoroMill® Plura profiling offer – Maximise quality and performance in ISO S materialsSandvik Coromant · YouTube
CoroMill® Plura HD - Solid end mills for heavy-duty millingSandvik Coromant · YouTube
CoroMill® Plura Gannet - optimized mill for HRSA roughingSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroMill Plura inteiri · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 1P230-0800-XA 1630
- Código compactado
- 1P230-0800-XA1630
- Material ID
- 6259646
- Família
- Ferramentas
- Tipo
- Fresa inteiriça de facear cantos a 90°
- Classe
- 1630
- Cobertura
- ALCRN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 38,8 g
- EAN
- 26259646
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180602
- Origem
- IT
- Lançamento
- 13/10/2025
- CoroPak de lançamento
- 12.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 536 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo de hélice do canal | FHA | 30 |
| Ângulo de saída axial | GAMP | 5.5 |
| Ângulo de saída radial | GAMF | 9 |
| Ângulo máximo de usinagem em rampa | RMPX_FFW | 9 |
| Chanfro de canto | KCH | 45 |
| Classe | GRADE | 1630 |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento funcional | LF | 63 mm |
| Comprimento total | OAL | 63 mm |
| Comprimento util | LU | 16.5 mm |
| Diâmetro da conexão | DCONMS | 8 mm |
| Diâmetro de corte | DC | 8 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica (DIN6535-HA) — métrica: 8 |
| Grupo básico standard | BSG | DIN 6527 L |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| Largura do chanfro de canto | CHW | 0.2 mm |
| Maior tolerância do diâmetro de corte | DCTOLU | -0.03 mm |
| Menor tolerância do diâmetro de corte | DCTOLL | -0.05 mm |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 2 |
| Profundidade de corte máxima | APMX_FFW | 16.5 mm |
| Profundidade de corte máxima | APMX | 16.5 mm |
| Profundidade de corte máxima | APMX_PFW | 16.5 mm |
| Reafiações máximas | NORGMX | 2 |
| Recurso de corte central | CCC | Sim |
| Rotação máxima | RPMX | 80000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 36 mm |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 48 no catálogo
