Ferramentas · Fresa inteiriça de facear cantos a 90°
1P221-1370-XB 1630
CoroMill® Plura, fresa de topo inteiriça de metal duro para desbaste pesado

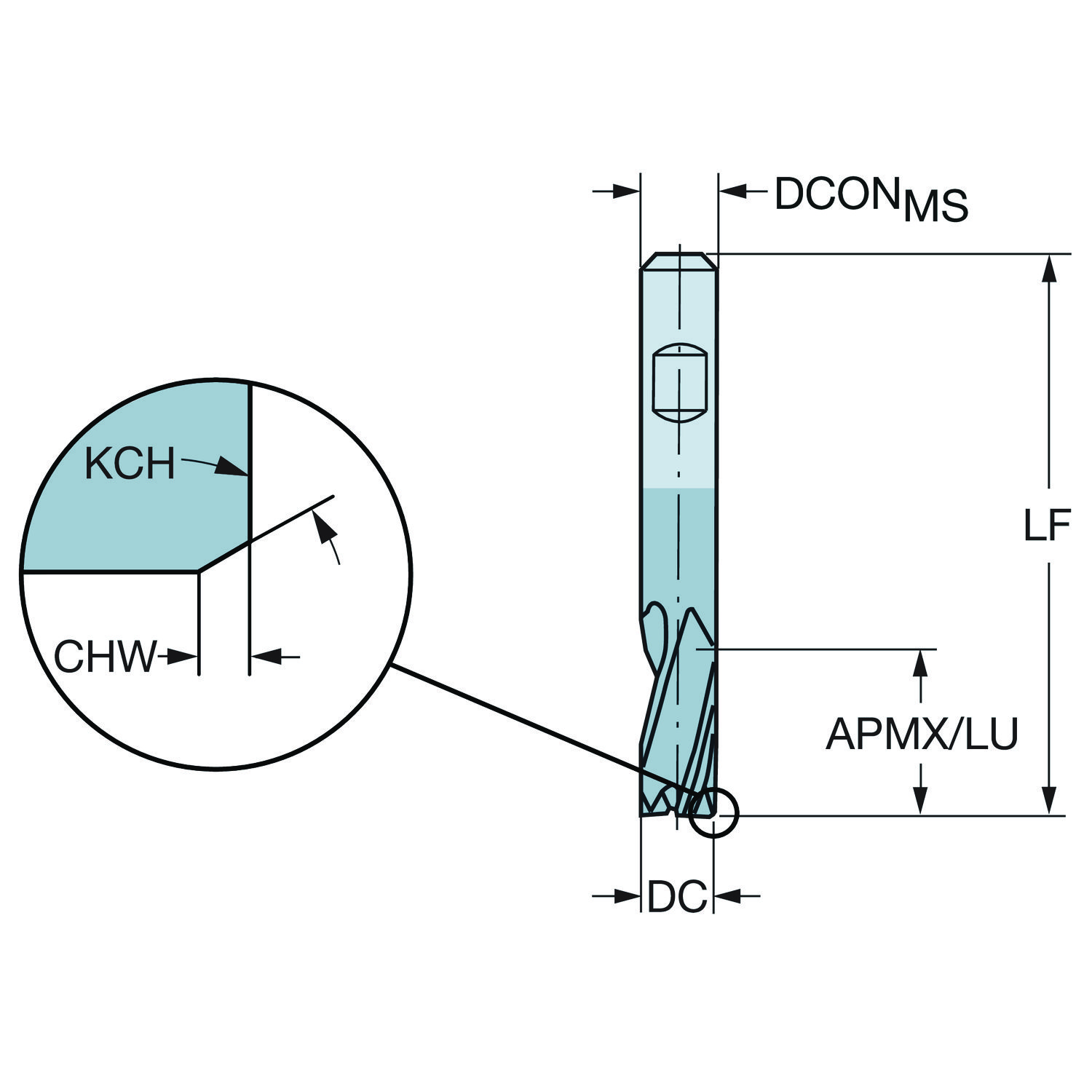

Fresa · classe 1630 com cobertura PVD · diâmetro de corte 13,7 mm, comprimento funcional 75 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 1630 Sem reposição — só estoque
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), S (superligas e titânio)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Serviço de recondicionamento da Sandvik Coromant: REC1FC0314SC.
Solicitar recondicionamentoDados principais
- Código ISO
- 1P221-1370-XB 1630
- Código compactado
- 1P221-1370-XB1630
- Material ID
- 6259599
- Família
- Ferramentas
- Tipo
- Fresa inteiriça de facear cantos a 90°
- Classe
- 1630
- Cobertura
- AlCrN
- Processo de cobertura
- PVD
- Substrato
- HC
- Peso unitário
- 147,3 g
- EAN
- 26259599
- UNSPSC
- 23241614
- eCl@ss 13
- 21180602
- Lançamento
- 19/09/2012
- CoroPak de lançamento
- 12.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de hélice do canal | FHA | 30 |
| Ângulo de saída axial | GAMP | 5.5 |
| Ângulo de saída radial | GAMF | 9 |
| Ângulo máximo de usinagem em rampa | RMPX_FFW | 8 |
| Caracteristica da aresta interrompida | IEP | Não |
| Chanfro de canto | KCH | 45 |
| Classe | GRADE | 1630 |
| Cobertura | COATING | PVD AlCrN |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento funcional | LF | 75 mm |
| Comprimento total | OAL | 75 mm |
| Comprimento util | LU | 14.5 mm |
| Diâmetro da conexão | DCONMS | 14 mm |
| Diâmetro de corte | DC | 13.7 mm |
| Diâmetro de corte do contato da face | DCF | 13.3 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Weldon (DIN6535-HB) — métrica: 14 |
| Grupo básico standard | BSG | DIN 6527 K |
| Largura do chanfro de canto | CHW | 0.2 mm |
| Maior tolerância do diâmetro de corte | DCTOLU | -0.05 mm |
| Menor tolerância do diâmetro de corte | DCTOLL | -0.07 mm |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 3 |
| Peso do item | WT | 0.1473 kg |
| Profundidade de corte máxima | APMX_FFW | 14.5 mm |
| Profundidade de corte máxima | APMX | 14.5 mm |
| Profundidade de corte máxima | APMX_PFW | 14.5 mm |
| Razão de largura de corte máxima | AERMX | 1 |
| Reafiações máximas | NORGMX | 3 |
| Recurso de corte central | CCC | Sim |
| Rotação máxima | RPMX | 48300 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 45 mm |
| Substrato | SUBSTRATE | HC |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
