1B240-0800-XA 1630 — Foto do produto

Foto do produto

Ferramentas · Fresa inteiriça de ponta esférica

1B240-0800-XA 1630

Fresa de topo CoroMill® Dura Ball Nose inteiriça de metal duro para perfilamento

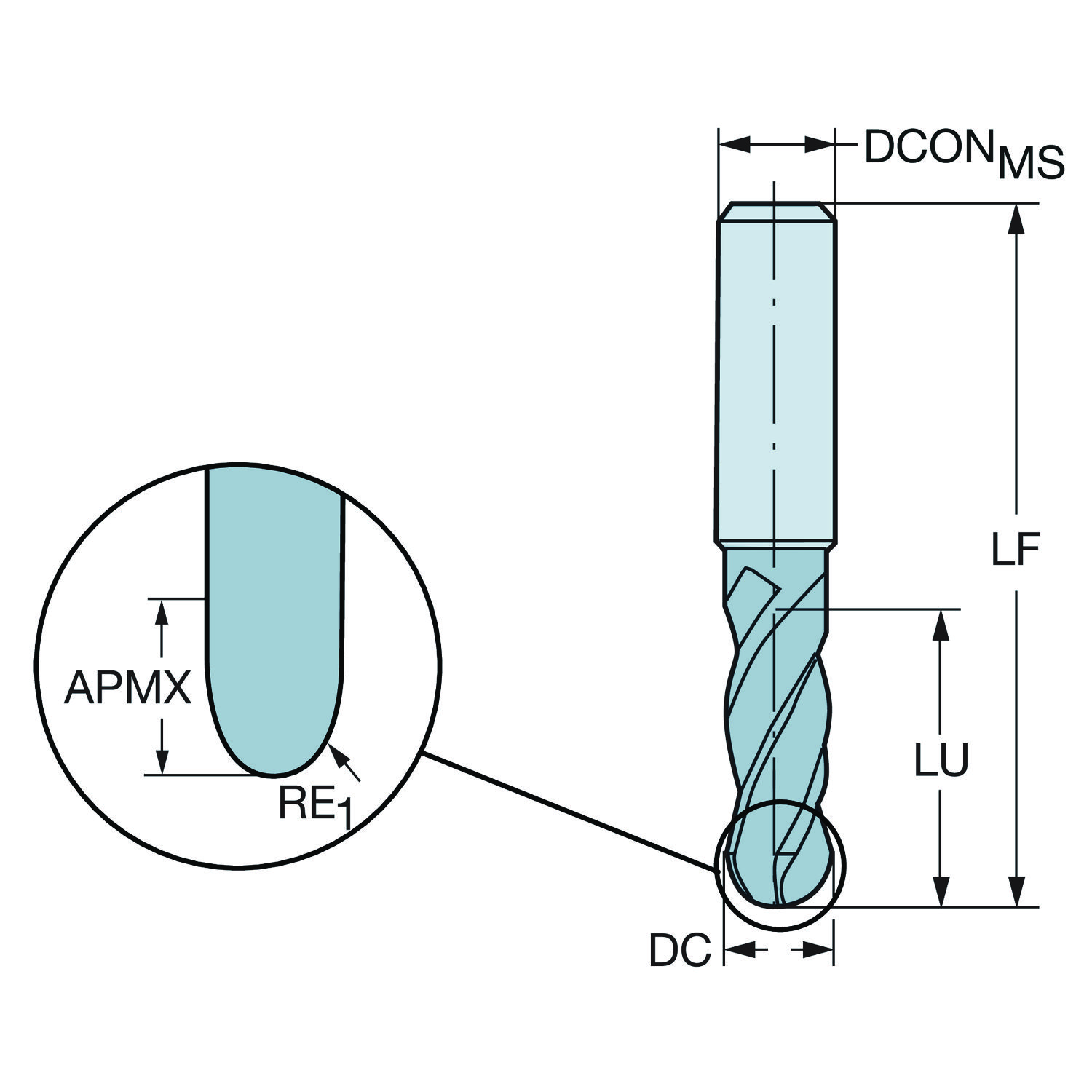

Fresa · classe 1630 com cobertura PVD · raio de ponta 4 mm, diâmetro de corte 8 mm, comprimento funcional 100 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado Classe 1630

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Esta ferramenta pode ser recondicionada — solicite à Hailtools.

Serviço de recondicionamento da Sandvik Coromant: REC1BN0508SC.

Solicitar recondicionamento

Dados principais

Código ISO
1B240-0800-XA 1630
Código compactado
1B240-0800-XA1630
Material ID
6259470
Família
Ferramentas
Tipo
Fresa inteiriça de ponta esférica
Classe
1630
Cobertura
ALCRN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
65,6 g
EAN
26259470
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180606
Origem
IT,CN
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de ataque da ferramenta PSIR 0
Ângulo de hélice do canal FHA 30
Ângulo de saída axial GAMP 1.5
Ângulo de saída radial GAMF 10.5
Ângulo máximo de usinagem em rampa RMPX_FFW 15
Balanço máximo OHX 64 mm
Classe GRADE 1630
Classe da tolerância do diâmetro de corte TCDC h8
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 100 mm
Comprimento total OAL 100 mm
Comprimento util LU 19 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD STRAIGHT
Diâmetro da conexão DCONMS 8 mm
Diâmetro de corte DC 8 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 8
Grupo básico standard BSG COROMANT
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
Maior tolerância do diâmetro de corte DCTOLU 0 mm
Menor tolerância do diâmetro de corte DCTOLL -0.02 mm
Número efetivo de arestas de corte na parte periférica ZEFP 4
Profundidade de corte máxima APMX_FFW 19 mm
Profundidade de corte máxima APMX 19 mm
Profundidade de corte máxima APMX_PFW 19 mm
Raio do canto RE 4 mm
Reafiações máximas NORGMX 2
Rotação máxima RPMX 38085
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 36 mm
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
