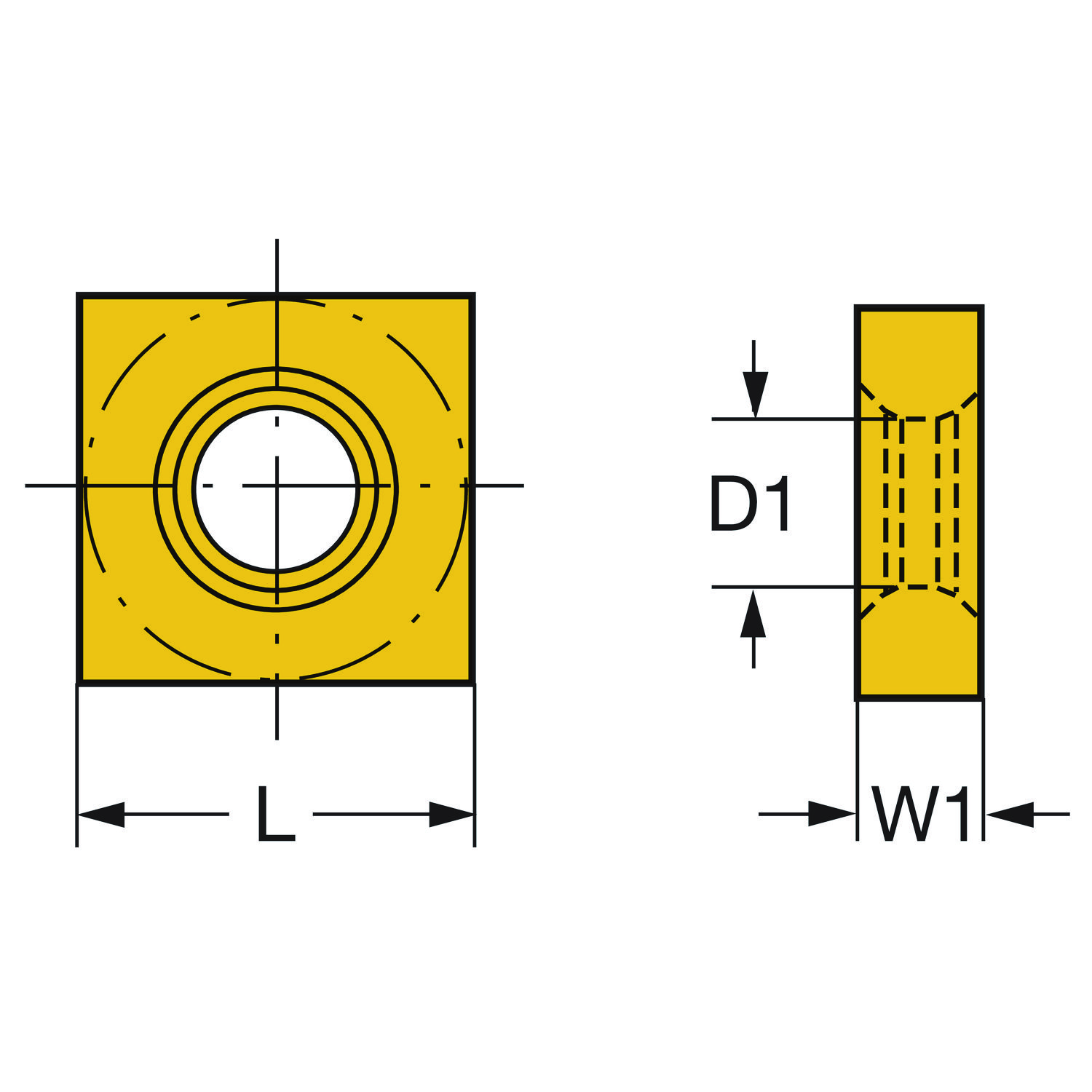

Desenho dimensional

Pastilhas · Pastilha de fresamento — geral

194.1-09 T3 00 SMA

Pastilha para fresamento

Pastilhas · classe SMA. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe SMA Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Dados principais

Código ISO
194.1-09 T3 00 SMA
Código compactado
194.1-09T300SMA
Material ID
5757599
Família
Pastilhas
Tipo
Pastilha de fresamento — geral
Classe
SMA
Substrato
HW
Peso unitário
0,004 kg
EAN
10058403
UNSPSC
23242105
eCl@ss 13
21182002
CoroPak de lançamento
94.3

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte principal KRINS 90
Ângulo de saída da pastilha GAN 0
Chanfro de canto KCH 80
Classe GRADE SMA
Código de montagem da pastilha IFS Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Comprimento da aresta alisadora BS 3.97 mm
Comprimento efetivo da aresta de corte LE 9.525 mm
Diâmetro do furo de fixação D1 4 mm
Largura do chanfro de canto CHW 0.2 mm
Número de arestas de corte CEDC 8
Peso do item WT 0.004 kg
Sensor embutido SEP Não
Sentido HAND Neutro
Substrato SUBSTRATE HW
Tipo de operação CTPT Pré-usinagem com exigência de acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
