TENDO E compact · Porta-ferramentas

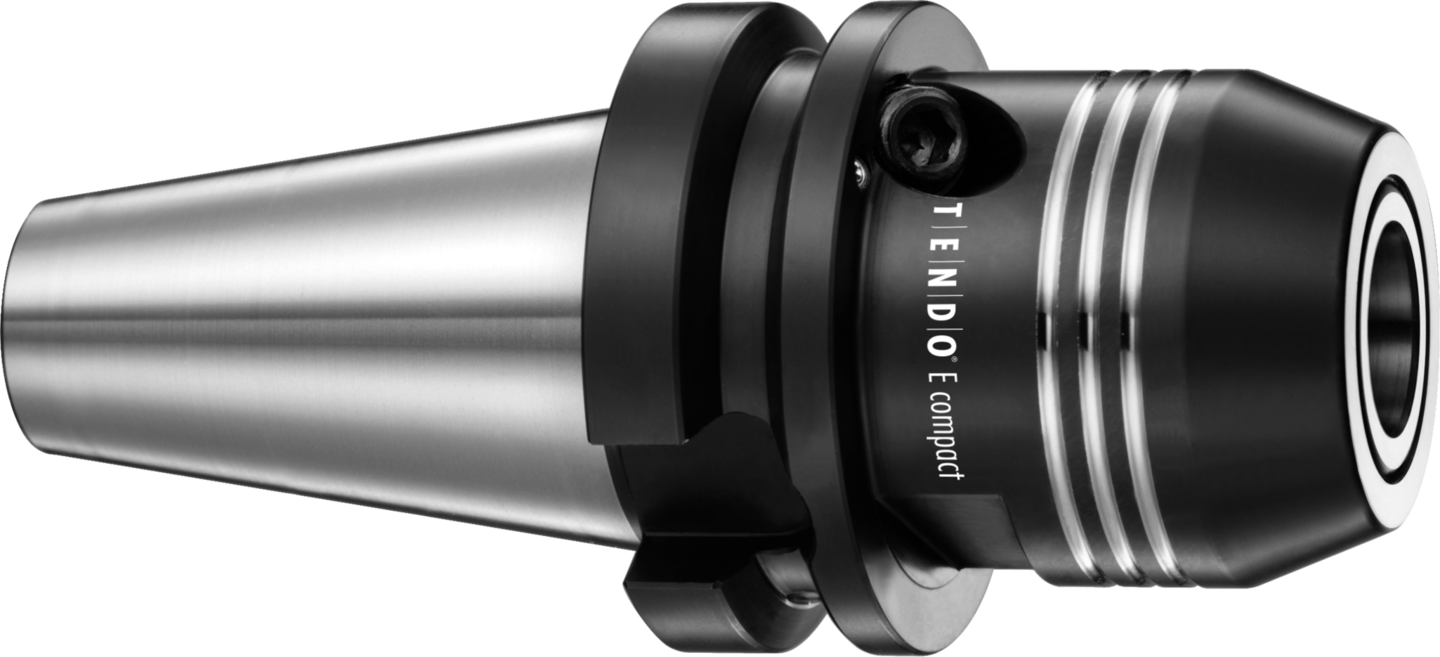

TENDO EC BT-DC30 Ø1/2"x69
Código SCHUNK 1324754
TENDO EC BT-DC30 Ø1/2"x69, Porta-ferramentas Porta-ferramentas de expansão hidráulica Série: TENDO E compact
Solicitar cotaçãoCatálogo técnico, sem preço em tela. A Hailtools cota com prazo e condição para a sua quantidade — ou fale direto no WhatsApp.
Dados técnicos
- Tecnologia
- Porta-ferramenta de expansão hidráulica
- Série
- TENDO E compact
- Interface do porta-ferramenta
- BT-DC 30
- Diâmetro de fixação D1
- 1/2"
- D2
- 42 mm
- D3
- 44.5 mm
- D6
- 32 mm
- Comprimento em balanço L1
- 69 mm / 2.7"
- L2
- 46 mm
- L3
- 10 mm
- L4
- 32 mm
- L5
- 47 mm
- G
- M8x1
- Torque mínimo
- 120 Nm
- Peso
- 0.6 kg
- Dual Contact variant
- 1
- Descrição
- TENDO EC BT-DC30 Ø1/2x69, Toolholders<ul><li>Hydraulic expansion toolholder</li><li>Series: TENDO E compact</li><li>Dual Contact variant</li><li>Toolholder interface: BT-DC 30</li><li>Clamping diameter: 1/2"</li><li>Projecting length: 69 mm</li><li>Run-out accuracy: ≤ 0.003 mm at 2.5 x D</li><li>Balancing grade: G2.5 at 25,000 RPM or U<sub>max</sub> < 1 gmm</li><li>Min. torque: 120 Nm</li></ul>Scope of delivery: Does not include an actuation key"
Ver em realidade aumentada
O item em tamanho real, na sua máquina, antes de cotar.
RA no celular Modelo simplificado gerado pelas medidas de catálogo (escala 1:1) — não é o CAD do fabricante. Serve para conferir espaço, alcance e tamanho na máquina. Este modelo: interface BT-DC 30, corpo Ø 42 mm, balanço 69 mm, fixação Ø 1 mm (medidas de catálogo). Arraste para girar; + / − ou a roda do mouse aproximam; 1:1 mostra a peça no tamanho real na tela (o % indica o zoom em relação ao real). No celular, toque em Ver em RA, aponte para onde quer ancorar e toque para fixar — depois arraste para mover e gire com dois dedos.
Características
TENDO EC BT-DC30 Ø1/2"x69, Porta-ferramentas
Porta-ferramentas de expansão hidráulica
Série: TENDO E compact
Variante de contato duplo
Interface do porta-ferramentas: BT-DC 30
Diâmetro de fixação: 1/2"
Comprimento de projeção: 69 mm
Precisão de excentricidade: ≤ 0,003 mm a 2,5 x D
Grau de balanceamento: G2,5 a 25.000 RPM ou U máx < 1 gmm
Torque mínimo: 120 Nm
Escopo de fornecimento: Não inclui uma chave de atuação Ficha Técnica: https://schunk.app/p/1324754
Arquivo 3D: https://schunk.app/3d/1324754
