Pastilhas · Pastilha de torneamento — geral

WPMT 02 01 02-PF 5015

Pastilha CoroTurn® 111 para torneamento

Pastilha para torneamento para aço (ISO P) · classe 5015 com cobertura Uncoated Grade · círculo inscrito 3,97 mm, raio de ponta 0,2 mm, espessura 1,59 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 5015

Indicada em 1º lugar para: P (aço), K (ferro fundido)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO: WPMT 02 01 02-PF 5015
Código ANSI: WPMT 1.2(1)0-PF 5015
Código compactado: WPMT020102-PF5015
Material ID: 5757193
Família: Pastilhas
Tipo: Pastilha de torneamento — geral
Classe: 5015
Cobertura: Sem cobertura
Processo de cobertura: Classe sem cobertura
Substrato: Cermet
Material ISO principal: P
Quantidade por embalagem: 10
Quantidade mínima: 10
Peso unitário: 1,4 g
EAN: 11369794
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182007
Origem: SE
Lançamento: 03/12/2001
CoroPak de lançamento: 02.2

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 385 m/min
Avanço por rotação: 0,05 mm/r
Profundidade de corte: 0,25 mm
Espessura máxima do cavaco: 0,05 mm/r
Vida da ferramenta: 900 s

Para Aço · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 95°

Material	v_c m/min	f_n mm/r	h_ex mm/r	a_p mm	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	385 (380 – 395)	0,05 (0,02 – 0,08)	0,05 (0,02 – 0,08)	0,25 (0,06 – 0,9)	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

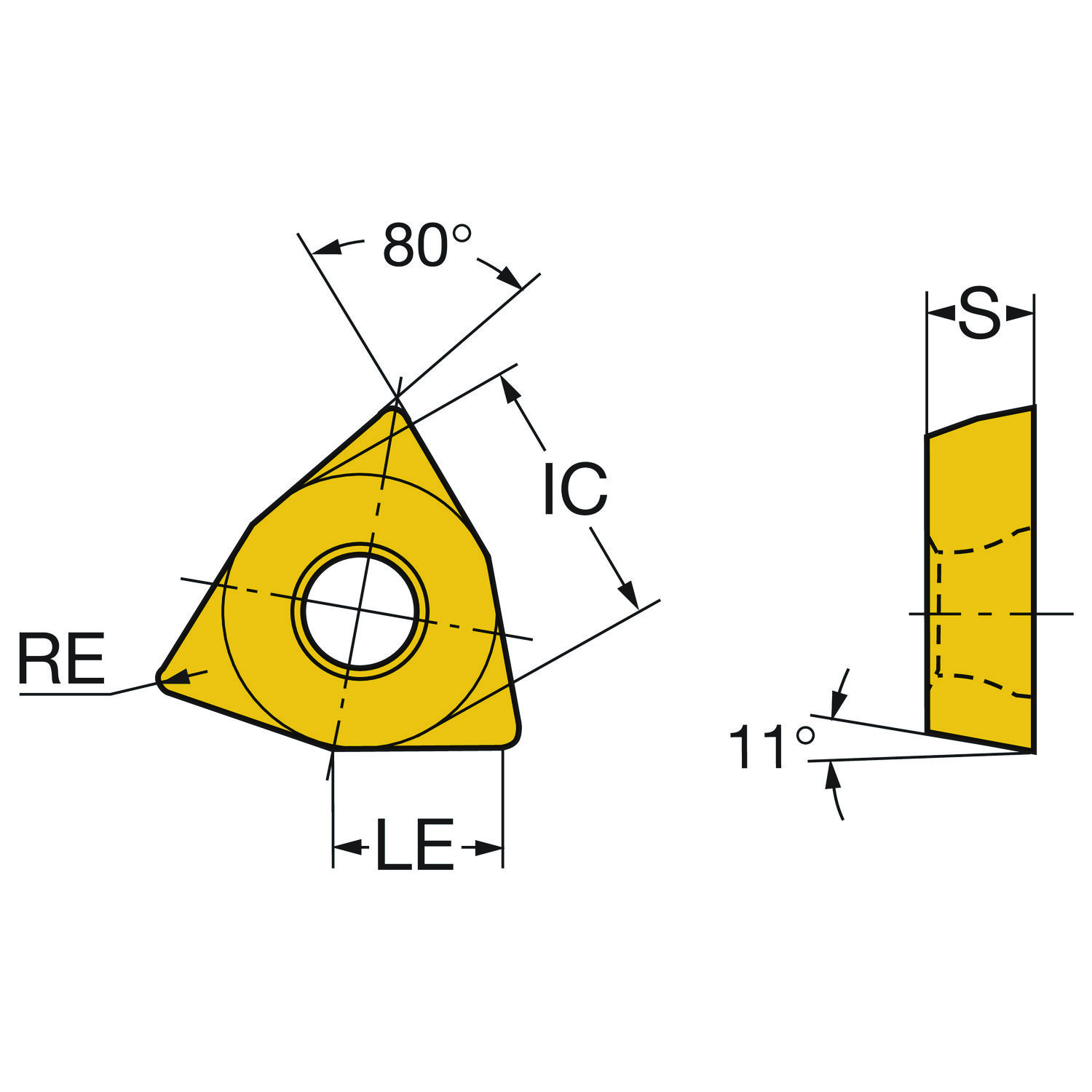

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo da ponta da pastilha	EPSR	80
Ângulo de folga principal	AN	11
Classe	GRADE	5015
Código de condições da aresta de corte	CECC	Arredondada
Código de montagem da pastilha	IFS	Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do formato da pastilha	SC	Trigonal 80°
Código do tamanho do assento da pastilha	SSC_M	2
Código do tamanho do assento da pastilha	SSC_N	5/32
Comprimento efetivo da aresta de corte	LE	2.41 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	PF
Diâmetro do círculo inscrito	IC	3.97 mm
Diâmetro do furo de fixação	D1	2.2 mm
Espessura da pastilha	S	1.59 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	WP0201
ISO Cutting Tool Material	ISOMAT	Cermet sem cobertura
ISO nível de classificação de material Primário	TMC1	P
ISO nível de classificação de material Todos	TMC1	PK
Número de arestas de corte	CEDC	3
Propriedade da aresta Wiper	WEP	Não
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Face única
Raio do canto	RE	0.2 mm
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Tipo de operação	CTPT	Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
