Pastilhas · Insert - for drill with asymmetrical point
WCMX 05 03 04R-WM 1020
Pastilha Coromant U para furação

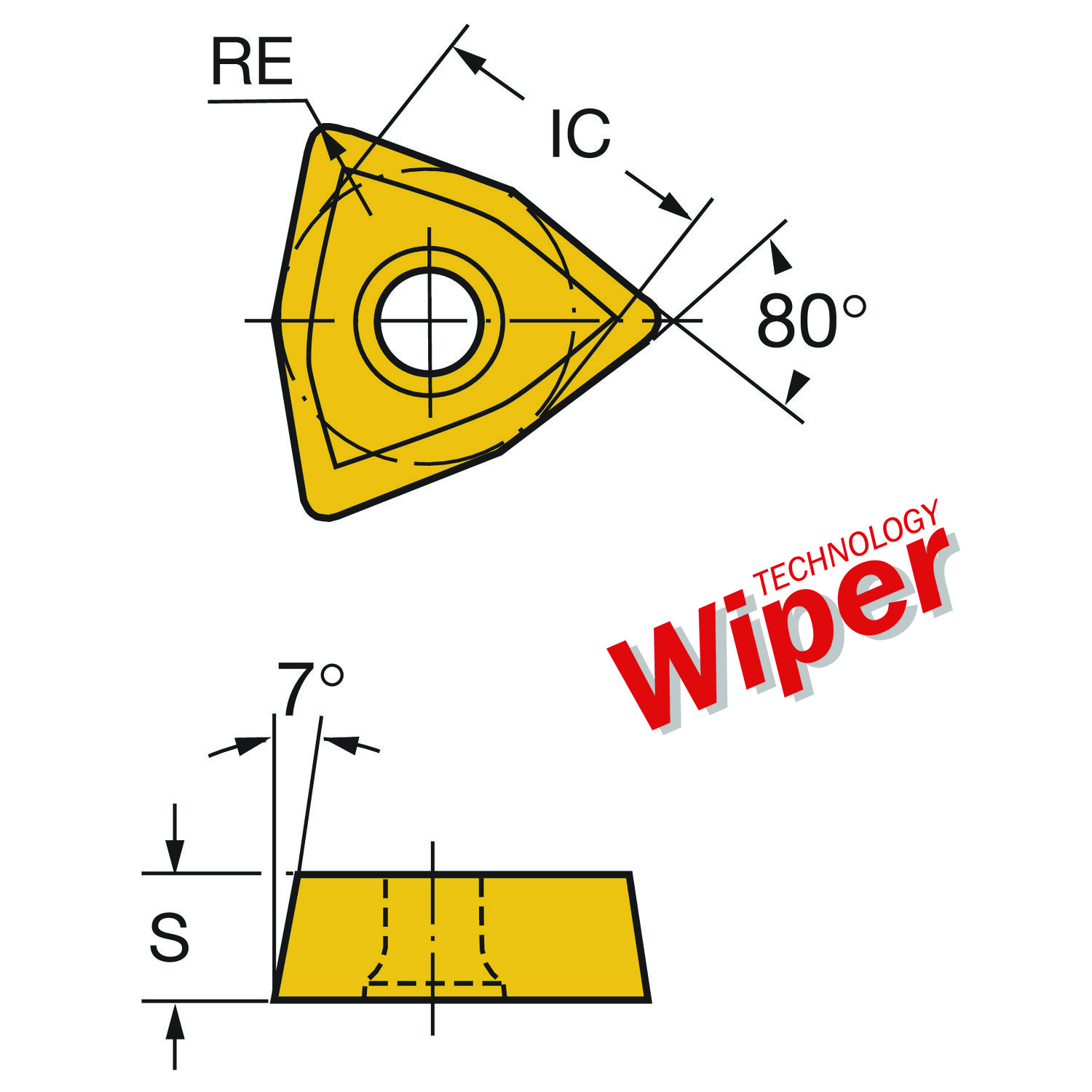

Pastilha para furação para aço (ISO P) · classe 1020 com cobertura PVD · círculo inscrito 7,94 mm, raio de ponta 0,4 mm, espessura 3,18 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.
Classe 1020 Em descontinuação
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
A Sandvik Coromant indica no lugar:
WCMX 05 03 04R-WM 4344 — Coromant® U insert for drillingTotalmente intercambiável com o produto original.
Dados principais
- Código ISO
- WCMX 05 03 04R-WM 1020
- Código compactado
- WCMX050304R-WM1020
- Material ID
- 5756107
- Família
- Pastilhas
- Tipo
- Insert - for drill with asymmetrical point
- Classe
- 1020
- Cobertura
- TIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Material ISO principal
- P
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário (kg)
- 1.72 Gram
- EAN
- 11311484
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182007
- Origem
- SE
- Lançamento
- 03/12/2001
- CoroPak de lançamento
- 02.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 160 m/min
- Avanço por rotação
- 0,2 mm/r
- Vida da ferramenta
- 3.000 s
Para Aço · Indexable Drilling. Ajuste pela sua máquina e fixação na calculadora.
Indexable Drilling · LxD 1 undefined
| Material | vc m/min | fn mm/r | Vida |
|---|---|---|---|
| P Aço 1ª escolha P2.1.Z.AN · 175 HB | 160 (105 – 195) | 0,2 (0,14 – 0,24) | 3.000 s |
| K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB | 105 (75 – 125) | 0,23 (0,18 – 0,26) | 3.300 s |
| M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB | 160 (125 – 180) | 0,09 (0,05 – 0,12) | 2.700 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de folga principal | AN | 7 |
| Ângulo de saída da pastilha | GAN | 15 |
| Classe | GRADE | 1020 |
| Código da pastilha | INSUC | P |
| Código de condições da aresta de corte | CECC | rounded |
| Código de montagem da pastilha | IFS | Partly cylindrical, 40-60 deg countersink on one or two sides |
| Código do formato da pastilha | SC | Trigon 80 |
| Código do tamanho do assento da pastilha | SSC_M | 5 |
| Código do tamanho do assento da pastilha | SSC_N | 5/16 |
| Comprimento da aresta de corte | L | 5.43 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | WM |
| Diâmetro do círculo inscrito | IC | 7.94 mm |
| Diâmetro do furo de fixação | D1 | 3.2 mm |
| Espessura da pastilha | S | 3.18 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroDrill U WC0503xx |
| Insert included angle | EPSR | 80 |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| ISO nível de classificação de material Primário | TMC1 | P |
| ISO nível de classificação de material Secundário | TMC1 | K |
| ISO nível de classificação de material Todos | TMC1 | PMK |
| Número de arestas de corte | CEDC | 3 |
| Propriedade da aresta Wiper | WEP | Sim |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | single sided |
| Raio do canto | RE | 0.4 mm |
| Sensor embedded property | SEP | Não |
| Tipo de operação | CTPT | medium feed |
Mesmo formato e tamanho — outras classes e geometrias.
WCMX 05 03 08 R-53 3040 Pastilha Coromant U para furação
WCMX 05 03 04R-WM 3040 Pastilha Coromant U para furação
WCMX 05 03 04R-WM 4344 Coromant® U insert for drilling
WCMX 05 03 08 R-53 235 Pastilha Coromant U para furação WCMX 05 03 08 R-53 1020 Pastilha Coromant U para furação WCMX 05 03 08 R-53 4344 Coromant® U insert for drilling
WCMX 05 03 08 R-53 H13A Pastilha Coromant U para furação WCMX 05 03 08 T-53 1020 Pastilha Coromant U para furação Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
