Desenho dimensional
Pastilhas · Pastilha de torneamento — geral
VNMG 432 415
Pastilha T-Max® P para torneamento
Pastilha ISO · classe 415 com cobertura CVD · círculo inscrito 12,7 mm, raio de ponta 0,794 mm, espessura 4,763 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 415 Descontinuado
Pedir alternativa à engenhariaItem descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Dados principais
- Código ISO
- VNMG 432 415
- Código compactado
- VNMG432415
- Material ID
- 5756118
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — geral
- Classe
- 415
- Cobertura
- TiCN+Al2O3+TiN
- Processo de cobertura
- CVD
- Substrato
- HC
- Peso unitário
- 0,023 kg
- EAN
- 10160754
- UNSPSC
- 23242105
- eCl@ss 13
- 21182003
- CoroPak de lançamento
- 60.1
Arquivos CAD
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 35 |
| Ângulo de folga principal | AN | 0 |
| Classe | GRADE | 415 |
| Cobertura | COATING | CVD TiCN+Al2O3+TiN |
| Código de montagem da pastilha | IFS | Furo de fixação cilíndrico |
| Código do formato da pastilha | SC | Rômbica 35° |
| Código do tamanho do assento da pastilha | SSC_M | 22 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Comprimento efetivo da aresta de corte | LE | 21.3418 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | NMG |
| Diâmetro do círculo inscrito | IC | 12.7 mm |
| Diâmetro do furo de fixação | D1 | 5.16 mm |
| Espessura da pastilha | S | 4.7625 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | VN2204 |
| Número de arestas de corte | CEDC | 4 |
| Peso do item | WT | 0.023 kg |
| Propriedade da aresta Wiper | WEP | Não |
| Raio do canto | RE | 0.7938 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Substrato | SUBSTRATE | HC |
| Tipo de operação | CTPT | Pré-usinagem com exigência de acabamento |
Suportes que recebem esta pastilha · 6 no catálogo
MVJNL 20 4D Porta Ferramenta convencional T-Max® P para torneamento MVJNR 20 4D Porta Ferramenta convencional T-Max® P para torneamento

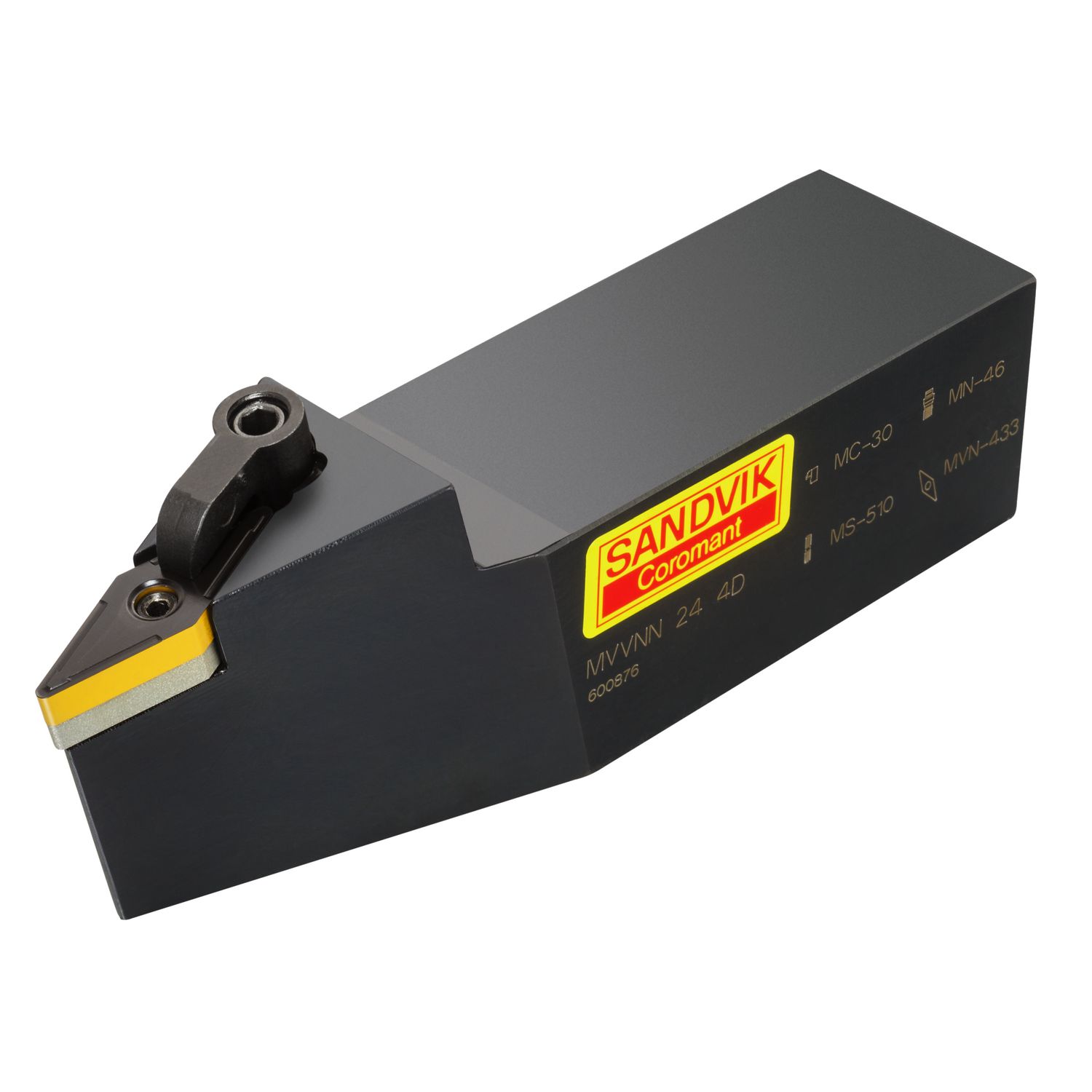

MVVNN 24 4D Porta Ferramenta convencional T-Max® P para torneamento
RVMJN 32 4 Barra de mandrilar T-Max® P para torneamento
SVHCL 2525M 22-R2 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SVHCR 2525M 22-R2 Porta Ferramenta convencional CoroTurn® 107 para torneamento Nada com esse termo. Tente só o início do código.
