Adaptação · Adaptador rotativo
V40-Y31-063-070
Adaptador CAT-V com parafusos para fresa disco
Adaptador simétrico rotativo · comprimento funcional 70 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para V40-Y31-063-070.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- V40-Y31-063-070
- Código compactado
- V40-Y31-063-070
- Material ID
- 6718415
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 2,008 kg
- EAN
- 26718415
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 21/02/2015
- CoroPak de lançamento
- 15.1
Arquivos CAD
- STP básico 73083926.stp
- STP detalhado 73083928.stp
- DXF 2D 73083927.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 4 × 5513 015-09 Parafuso
- 1 × 5643 044-03 Tampão de vedação
- 2 × 5643 017-01M Jogo de pinos-guia
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

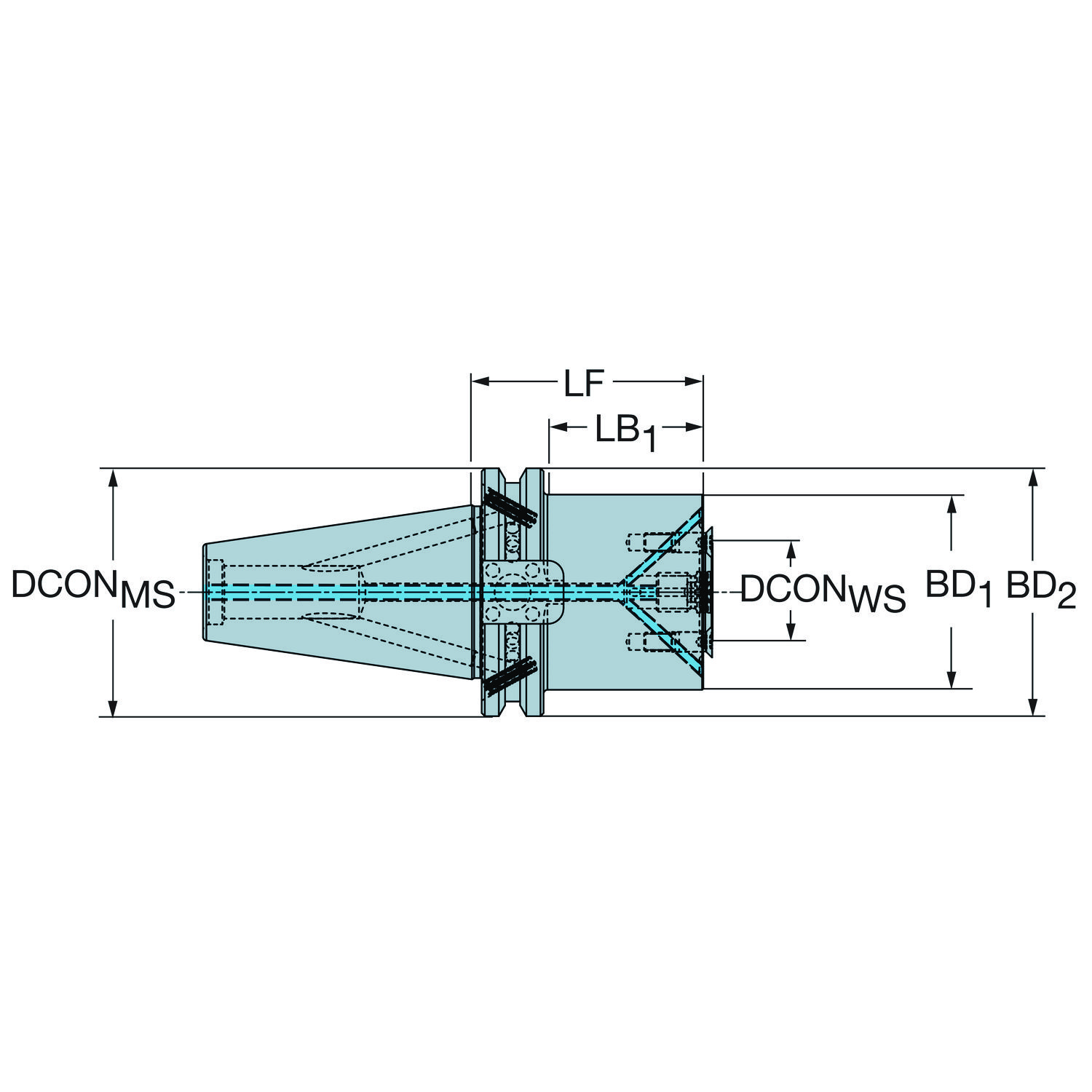

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento de fixação | LSCWS | 2.4 mm |
| Comprimento do corpo | LB_1 | 50.5 mm |
| Comprimento do corpo | LB_2 | 70 mm |
| Comprimento funcional | LF | 70 mm |
| Diâmetro da conexão | DCONWS | 31.75 mm |
| Diâmetro do corpo | BD_1 | 63 mm |
| Diâmetro do corpo | BD_2 | 63.5 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CAT-V -AD/B central/refrigeração pelo flange - CAT-V40 |
| Direção de interface de adaptação da peça | ADINTWS | Eixo porta-fresa -Coromant disco fresa (4 parafusos) — polegada: Y31 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 10000 |
| Sensor embutido | SEP | Não |
| Tamanho da rosca do tirante de tração | CRKS | Polegada 5/8"-11 |
| Tipo código de saída de refrigeração | CXSC | Saída axial inclinada |
| Torque | TQ | 6.4 mm |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 12 no catálogo
AQD-E-127Y31-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
AQD-EC127Y31-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Recomendado
AQD-F-127Y31-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
AQD-FC127Y31-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Recomendado
AQD-G-127Y31-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
AQD-GC127Y31-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Recomendado
AQD-H-127Y31-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
AQD-HC127Y31-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Recomendado
AQD-J-127Y31-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
AQD-JC127Y31-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
AQD-K-127Y31-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
AQD-KC127Y31-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Recomendado Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
5513 015-09 Parafuso de cabeça escareada Vem com a ferramenta (4) 5643 044-03 Plugue a tampa de proteção Vem com a ferramenta (1)
5643 017-01M Conjunto de pino-guia (20 peças) Vem com a ferramenta (2)
5680 084-08 Bit Reposição, vendida à parte
5680 099-01 Chave Torquímetro Reposição, vendida à parte Mesmo tipo de ferramenta.
