Pastilhas · Pastilha de torneamento — com ângulo de entrada adicional, sem alisadora
TXN 250408-G 4235
Pastilha para escareamento

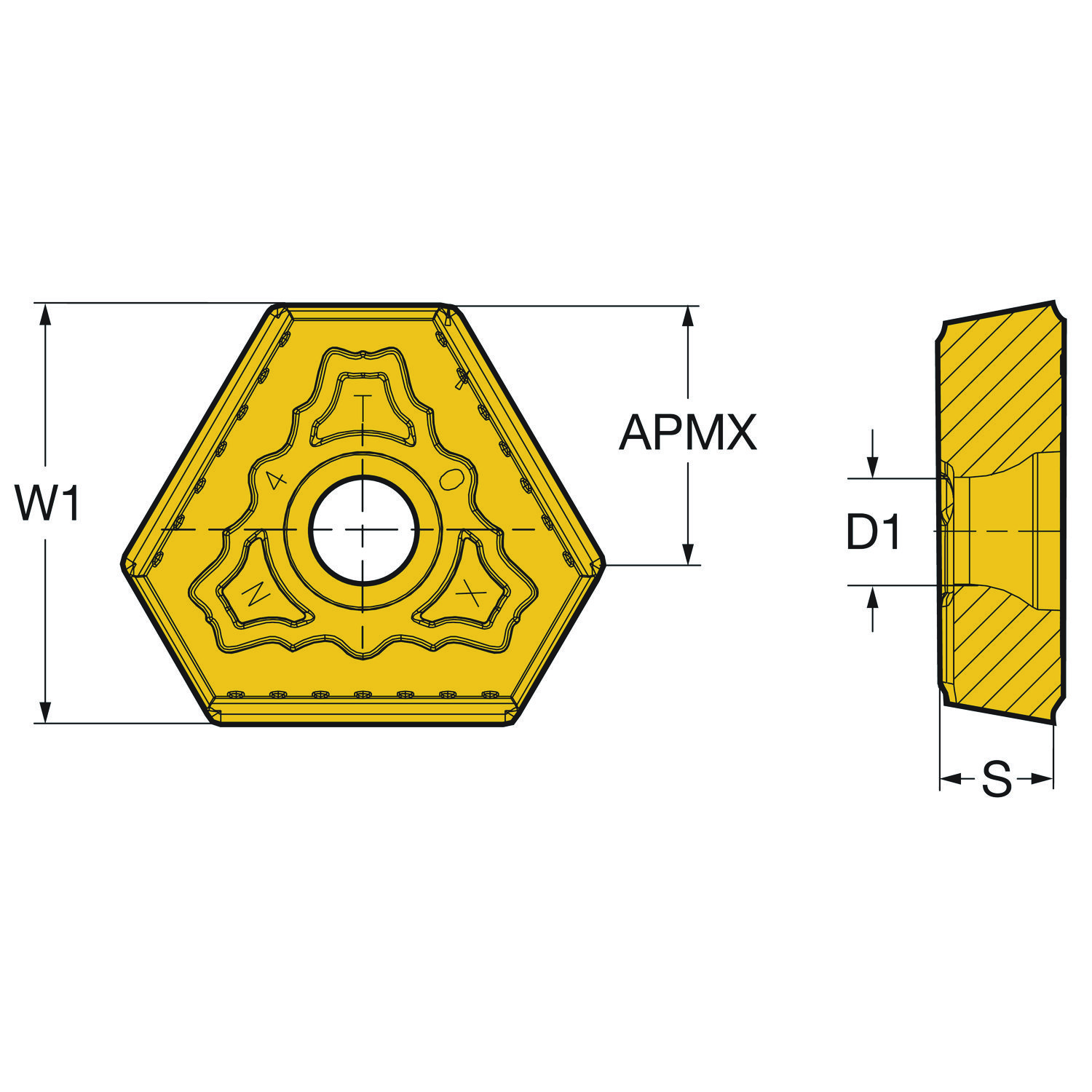

Pastilha conceito · classe 4235 com cobertura CVD · círculo inscrito 17,212 mm, raio de ponta 0,8 mm, espessura 4,76 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 4235 Descontinuado
Pedir alternativa à engenhariaItem descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Dados principais
- Código ISO
- TXN 250408-G 4235
- Código compactado
- TXN250408-G4235
- Material ID
- 6158682
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — com ângulo de entrada adicional, sem alisadora
- Classe
- 4235
- Cobertura
- TiCN+Al2O3+TiN
- Processo de cobertura
- CVD
- Substrato
- HC
- Peso unitário
- 15,9 g
- EAN
- 26158682
- UNSPSC
- 23242105
- eCl@ss 13
- 21182001
- Lançamento
- 25/02/2012
- CoroPak de lançamento
- 12.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte principal | KRINS | 60 |
| Ângulo da ponta da pastilha | EPSR | 60 |
| Ângulo de folga principal | AN | 11 |
| Classe | GRADE | 4235 |
| Cobertura | COATING | CVD TiCN+Al2O3+TiN |
| Código de montagem da pastilha | IFS | Furo escareado de 40°–60°, base com trilho |
| Código do formato da pastilha | SC | Triangular |
| Código do tamanho do assento da pastilha | SSC_M | 25 |
| Código do tamanho do assento da pastilha | SSC_N | 25 |
| Comprimento da pastilha | INSL | 18.8 mm |
| Comprimento efetivo da aresta de corte | LE | 14 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | G |
| Diâmetro do círculo inscrito | IC | 17.212 mm |
| Diâmetro do furo de fixação | D1 | 5.8 mm |
| Espessura da pastilha | S | 4.76 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroDrill 818 -TXN2504 |
| Número de arestas de corte | CEDC | 3 |
| Peso do item | WT | 0.0159 kg |
| Profundidade de corte máxima | APMX | 12 mm |
| Propriedade da aresta Wiper | WEP | Não |
| Raio do canto | RE | 0.8 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Substrato | SUBSTRATE | HC |
