Pastilhas · Turning insert - general

TPGW110304S01020F 7025

Name: TPGW110304S01020F 7025
Brand: Sandvik Coromant
SKU: TPGW110304S01020F7025

Pastilha CoroTurn® 111 para torneamento

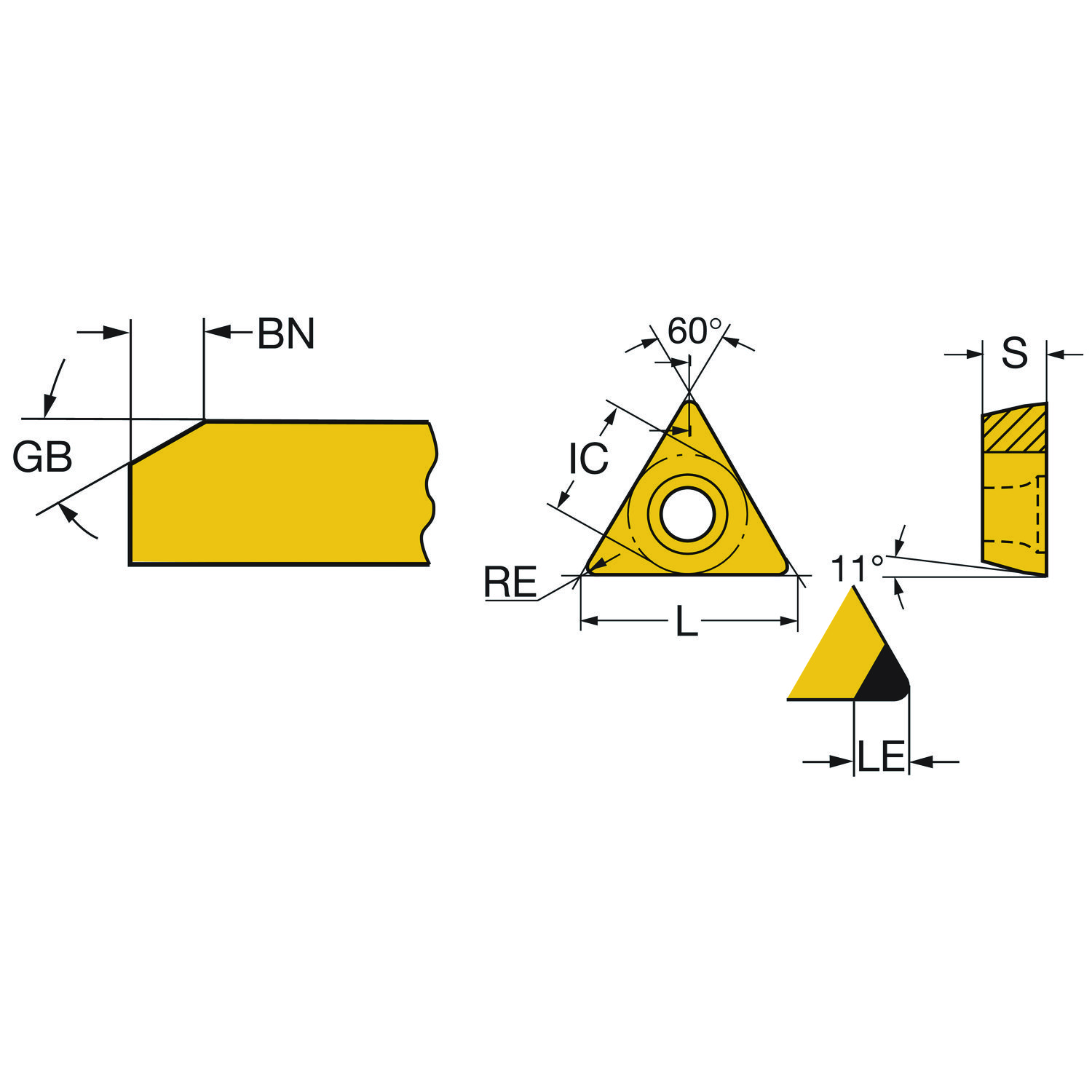

Pastilha para torneamento para aços endurecidos (ISO H) · classe 7025 com cobertura Uncoated Grade · círculo inscrito 6,35 mm, raio de ponta 0,4 mm, espessura 3,18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 7025

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO: TPGW110304S01020F 7025
Código ANSI: TPGW221S0320F 7025
Código compactado: TPGW110304S01020F7025
Material ID: 5754838
Família: Pastilhas
Tipo: Turning insert - general
Classe: 7025
Cobertura: UNCOAT
Processo de cobertura: Uncoated Grade
Substrato: CBN
Material ISO principal: H
Quantidade por embalagem: 5
Quantidade mínima: 5
Peso unitário (kg): 1.7 Gram
EAN: 12195024
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182001
Origem: PL
Lançamento: 29/01/2007
CoroPak de lançamento: 07.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 170 m/min
Avanço por rotação: 0,09 mm/r
Profundidade de corte: 0,1 mm
Espessura máxima do cavaco: 0,06 mm/r
Vida da ferramenta: 900 s

Para Aços endurecidos · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 92°

Material	v_c m/min	f_n mm/r	h_ex mm/r	a_p mm	Vida
H Aços endurecidos 1ª escolha H1.3.Z.HA · 60 HRC	170 (150 – 175)	0,09 (0,06 – 0,18)	0,06 (0,04 – 0,12)	0,1 (0,07 – 0,2)	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
ângulo de folga principal	AN	11
Classe	GRADE	7025
Código de condições da aresta de corte	CECC	chamfered and rounded
Código de montagem da pastilha	IFS	Partly cylindrical, 40-60 deg countersink on one or two sides
Código do formato da pastilha	SC	Triangular
Código do tamanho do assento da pastilha	SSC_M	11
Código do tamanho do assento da pastilha	SSC_N	1/4
Comprimento efetivo da aresta de corte	LE	1.8 mm
Diâmetro do círculo inscrito	IC	6.35 mm
Diâmetro do furo de fixação	D1	2.8 mm
Espessura da pastilha	S	3.18 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	TP1103
Insert included angle	EPSR	60
ISO Cutting Tool Material	ISOMAT	CBN low content
ISO nível de classificação de material Primário	TMC1	H
ISO nível de classificação de material Todos	TMC1	H
Número de arestas de corte	CEDC	3
Propriedade da aresta Wiper	WEP	Não
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	single sided
Raio do canto	RE	0.4 mm
Sensor embedded property	SEP	Não
Sentido	HAND	Neutro
Tipo de operação	CTPT	Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
