Pastilhas · Pastilha de torneamento — geral
TNMX 44 09 01-MR 2025
Pastilha para descascamento de barras

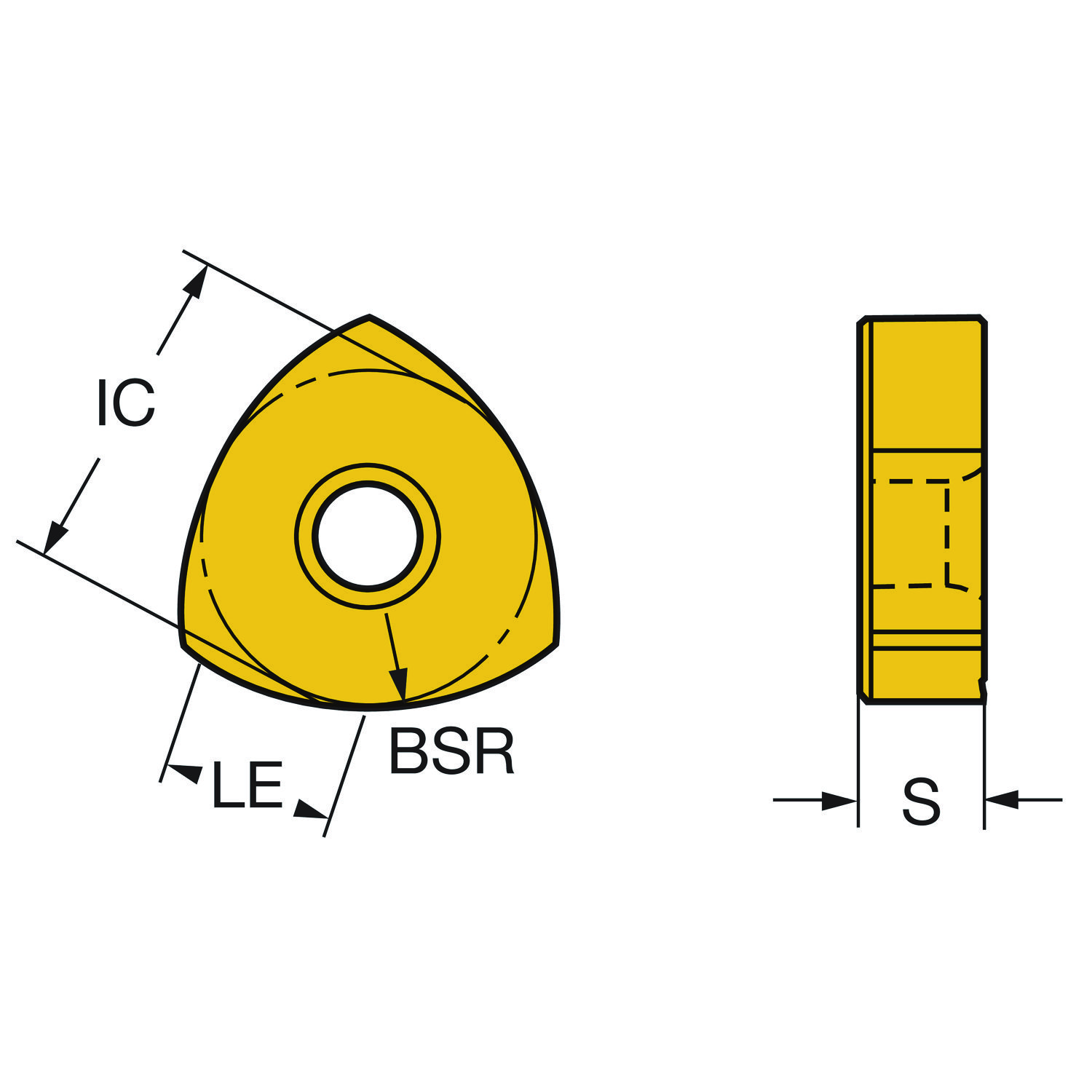

Pastilha para torneamento · classe 2025 com cobertura CVD · círculo inscrito 25,4 mm, raio de ponta 1,59 mm, espessura 9,53 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 2025
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.
Dados principais
- Código ISO
- TNMX 44 09 01-MR 2025
- Código compactado
- TNMX440901-MR2025
- Material ID
- 5754762
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — geral
- Classe
- 2025
- Cobertura
- TICN+AL2O3+TIN
- Processo de cobertura
- CVD
- Substrato
- WC
- Quantidade por embalagem
- 5
- Quantidade mínima
- 5
- Peso unitário
- 74,66 g
- EAN
- 11051084
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182001
- Origem
- SE
- Lançamento
- 15/06/1998
- CoroPak de lançamento
- 03.2
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 60 |
| Ângulo de folga principal | AN | 0 |
| Classe | GRADE | 2025 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Triangular |
| Código do tamanho do assento da pastilha | SSC_M | 44 |
| Código do tamanho do assento da pastilha | SSC_N | 1 |
| Comprimento efetivo da aresta de corte | LE | 14 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | MR |
| Diâmetro do círculo inscrito | IC | 25.4 mm |
| Diâmetro do furo de fixação | D1 | 7.93 mm |
| Espessura da pastilha | S | 9.53 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | TN4409 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Todos | TMC1 | M |
| Número de arestas de corte | CEDC | 3 |
| Propriedade da aresta Wiper | WEP | Sim |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 1.59 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
