Sandvik Coromant · Catálogo · Pastilhas · Pastilha ISO · Triangular Insert (T)

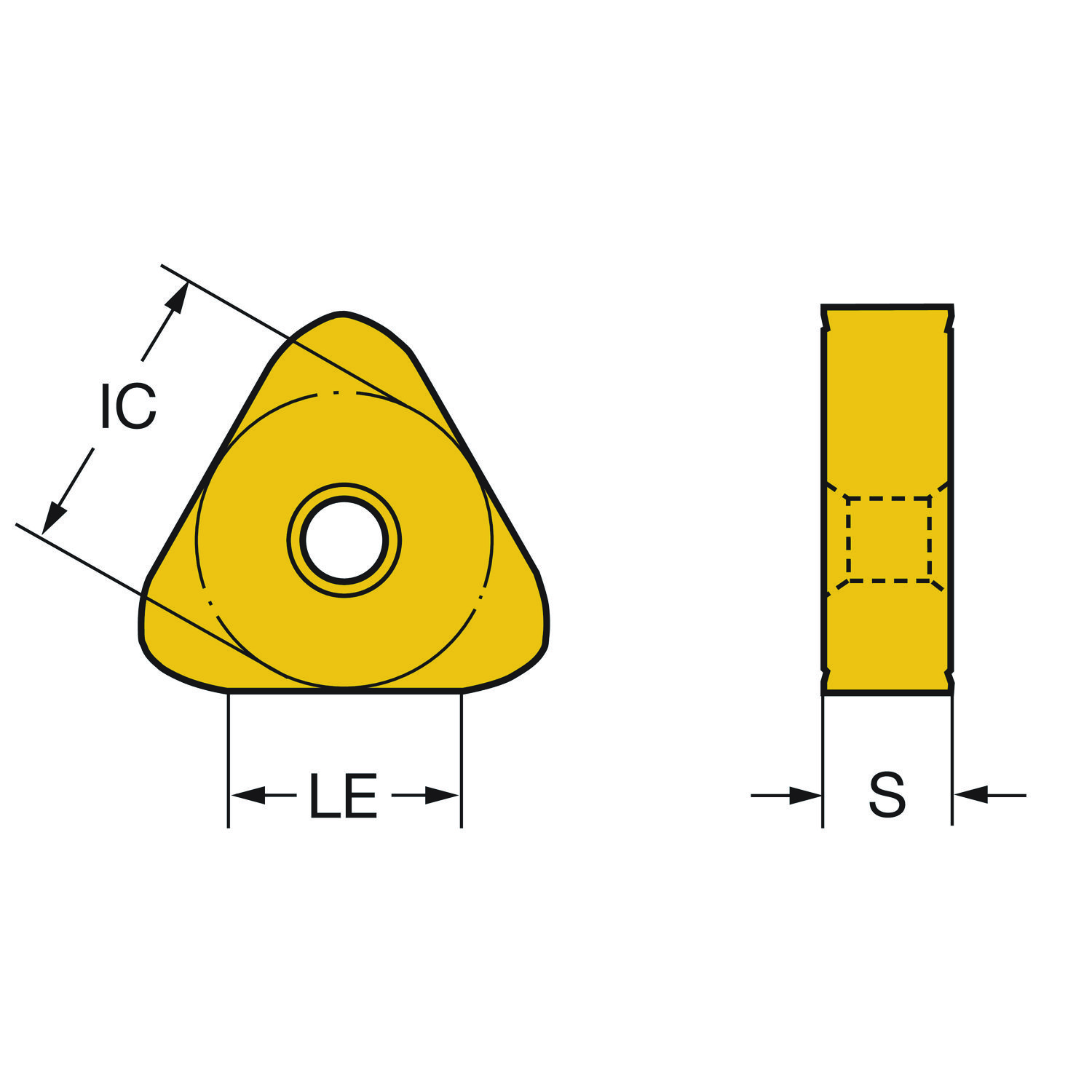

Desenho dimensional
Pastilhas · Pastilha de torneamento — com ângulo de entrada adicional, sem alisadora
TNMX 33 09 31-MF 2515
Pastilha para descascamento de barras
Pastilha ISO · classe 2515 com cobertura CVD · círculo inscrito 19,05 mm, raio de ponta 1,588 mm, espessura 9,525 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 2515
Indicada em 1º lugar para: M (aço inoxidável)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- TNMX 33 09 31-MF 2515
- Código compactado
- TNMX330931-MF2515
- Material ID
- 8933673
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — com ângulo de entrada adicional, sem alisadora
- Classe
- 2515
- Cobertura
- TiCN+Al2O3+TiN
- Processo de cobertura
- CVD
- Substrato
- HC
- Peso unitário
- 48,44 g
- EAN
- 7323229244035
- UNSPSC
- 23242105
- eCl@ss 13
- 21182001
- Lançamento
- 24/09/2026
- CoroPak de lançamento
- 26.2
Arquivos CAD
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte principal | KRINS | 120 |
| Ângulo da ponta da pastilha | EPSR | 60 |
| Ângulo de folga principal | AN | 0 |
| Chanfro de canto | KCH | 105 |
| Classe | GRADE | 2515 |
| Cobertura | COATING | CVD TiCN+Al2O3+TiN |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Triangular |
| Código do tamanho do assento da pastilha | SSC_M | 33 |
| Código do tamanho do assento da pastilha | SSC_N | 3/4 |
| Comprimento da aresta alisadora | BS | 21 mm |
| Comprimento efetivo da aresta de corte | LE | 5 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | MF |
| Diâmetro do círculo inscrito | IC | 19.05 mm |
| Diâmetro do furo de fixação | D1 | 7.93 mm |
| Espessura da pastilha | S | 9.525 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | TN3309 |
| Número de arestas de corte | CEDC | 3 |
| Peso do item | WT | 0.04844 kg |
| Profundidade de corte máxima | APMX | 1.3 mm |
| Propriedade da aresta Wiper | WEP | Sim |
| Raio do canto | RE | 1.5875 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Substrato | SUBSTRATE | HC |
