TNCN 12 04 AN 6190

Pastilha AUTO para fresamento em desbaste

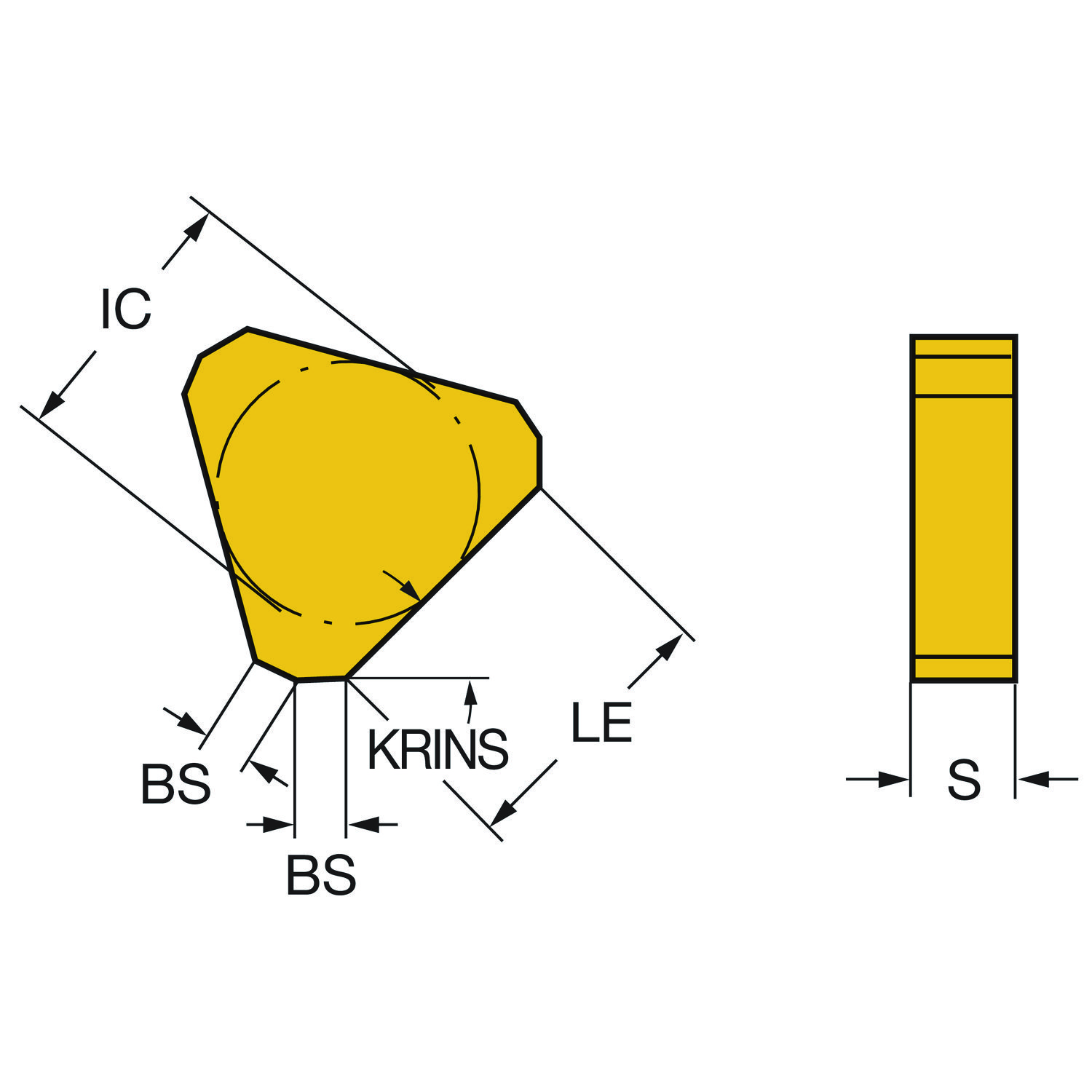

Pastilha para fresamento para ferro fundido (ISO K) · classe 6190 com cobertura Uncoated Grade · círculo inscrito 12,7 mm, espessura 4,76 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 6190

Indicada em 1º lugar para: K (ferro fundido)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO: TNCN 12 04 AN 6190
Código compactado: TNCN1204AN6190
Material ID: 5782752
Família: Pastilhas
Tipo: Pastilha de fresamento — geral
Classe: 6190
Cobertura: Sem cobertura
Processo de cobertura: Classe sem cobertura
Substrato: Cerâmica
Material ISO principal: K
Quantidade por embalagem: 10
Quantidade mínima: 10
Peso unitário: 2,7 g
EAN: 12460114
NCM: 68207502
UNSPSC: 23242105
eCl@ss 13: 21182001
Origem: JP
Lançamento: 10/09/2009
CoroPak de lançamento: 09.2

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 1.050 m/min
Avanço por dente: 0,24 mm
Espessura máxima do cavaco: 0,17 mm
Vida da ferramenta: 1.800 s

Para Ferro fundido · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 45°

Material	v_c m/min	f_z mm	h_ex mm	Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB	1.050 (990 – 1.300)	0,24 (0,1 – 0,28)	0,17 (0,07 – 0,2)	1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo da ponta da pastilha	EPSR	60
Ângulo de saída da pastilha	GAN	0
Classe	GRADE	6190
Código de condições da aresta de corte	CECC	Aresta viva
Código de montagem da pastilha	IFS	Sem furo de fixação
Código do formato da pastilha	SC	Triangular
Código do tamanho do assento da pastilha	SSC_M	12
Código do tamanho do assento da pastilha	SSC_N	1/2
Comprimento da aresta alisadora	BS	2.5 mm
Comprimento efetivo da aresta de corte	LE	12 mm
Diâmetro do círculo inscrito	IC	12.7 mm
Espessura da pastilha	S	4.76 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	TN1204AN
ISO Cutting Tool Material	ISOMAT	Cerâmica de nitreto de silício (Si3N4) sem cobertura
ISO nível de classificação de material Primário	TMC1	K
ISO nível de classificação de material Todos	TMC1	K
Número de arestas de corte	CEDC	6
Profundidade de corte máxima	APMX	6 mm
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Dupla face
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Tipo de operação	CTPT	Pré-usinagem com exigência de acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
