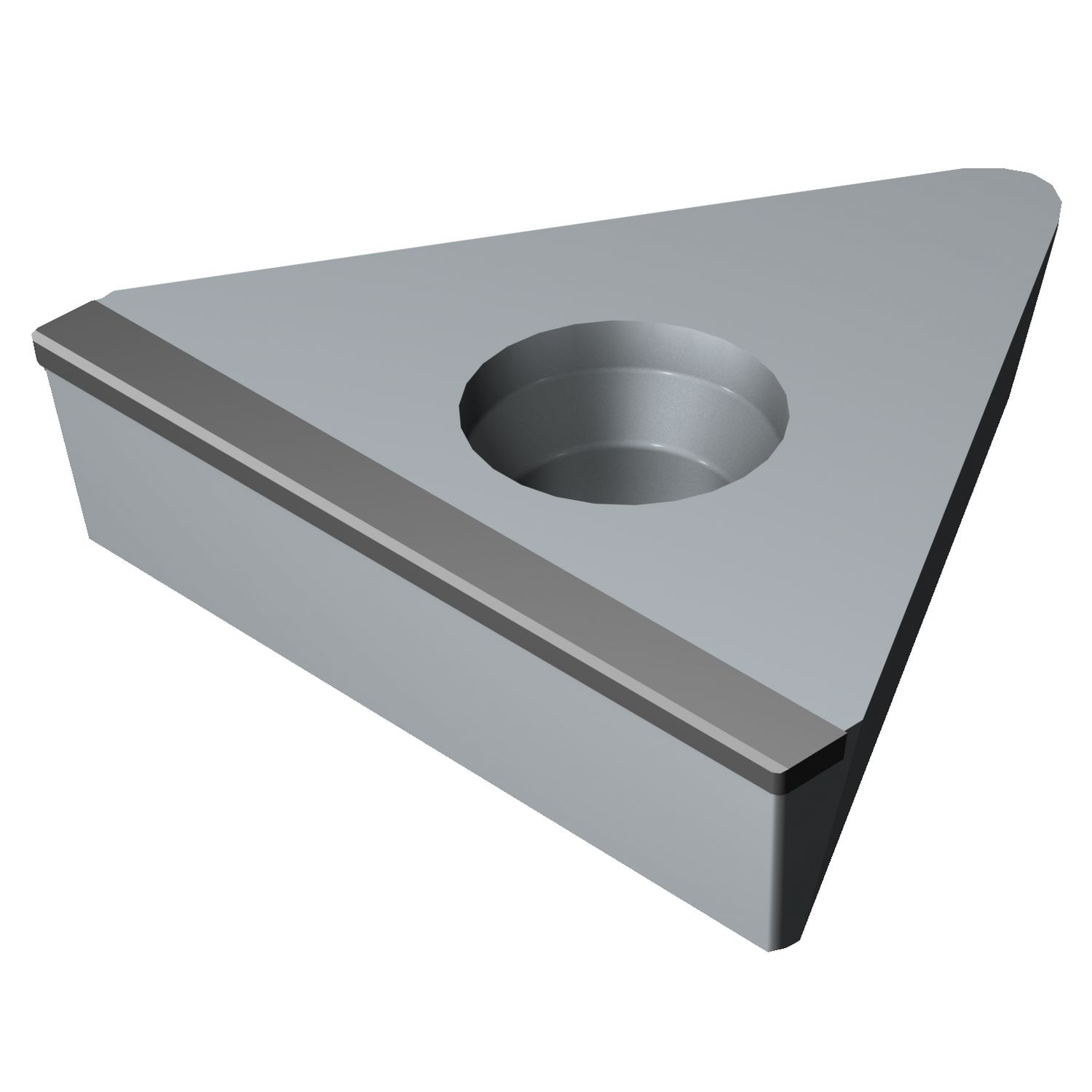

Foto do produto
Pastilhas · Pastilha de torneamento — geral
TL10-T3007F03020E 7025
Torneamento longitudinal livre

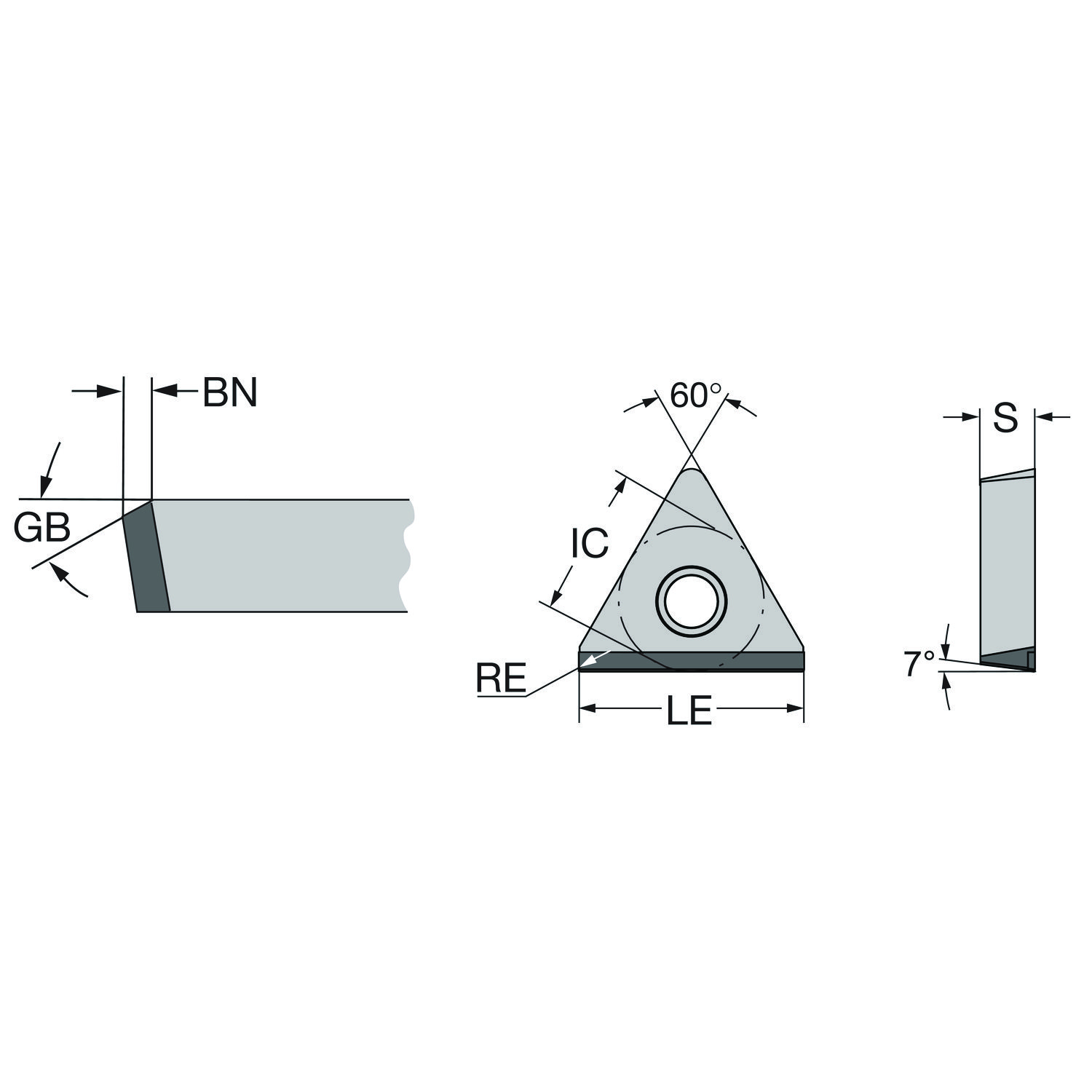

Pastilha para torneamento · classe 7025 com cobertura Uncoated Grade · círculo inscrito 19,05 mm, raio de ponta 0,3 mm, espessura 7,94 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 7025
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 2.
Dados principais
- Código ISO
- TL10-T3007F03020E 7025
- Código compactado
- TL10-T3007F03020E7025
- Material ID
- 8234093
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — geral
- Classe
- 7025
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- CBN
- Quantidade por embalagem
- 2
- Quantidade mínima
- 2
- Peso unitário
- 33,2 g
- EAN
- 7323226689143
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182001
- Origem
- PL
- Lançamento
- 24/05/2022
- CoroPak de lançamento
- 22.2
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Classe | GRADE | 7025 |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Triangular |
| Código do tamanho do assento da pastilha | SSC_M | T3007 |
| Código do tamanho do assento da pastilha | SSC_N | T3007 |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | STRAIGHT |
| Diâmetro do círculo inscrito | IC | 19.05 mm |
| Espessura da pastilha | S | 7.94 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | TL10-T3007 |
| ISO Cutting Tool Material | ISOMAT | CBN de baixo teor |
| Número de arestas de corte | CEDC | 1 |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 0.3 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
