Ferramentas · Forming tap for cylindrical threads
T400-XM150AE-10-24 C150
Macho laminador CoroTap™ 400

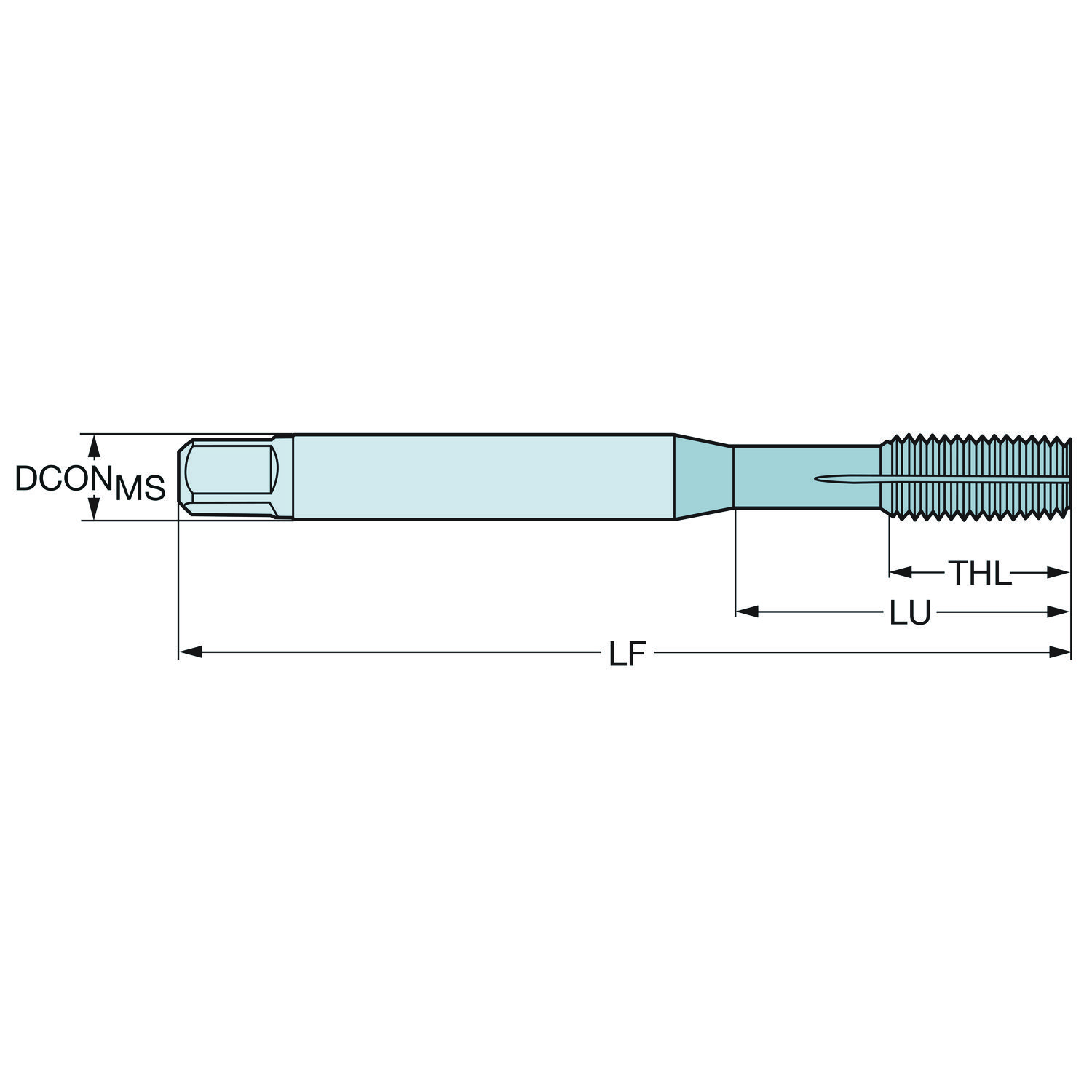

Macho e matriz para aço (ISO P) · classe C150 com cobertura Uncoated Grade · comprimento funcional 60,4 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.
Classe C150 Preço na loja Sob encomenda na Sandvik Coromant
Entrega imediata
R$440,06 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- T400-XM150AE-10-24 C150
- Código compactado
- T400-XM150AE-10-24C150
- Material ID
- 8248284
- Família
- Ferramentas
- Tipo
- Forming tap for cylindrical threads
- Classe
- C150
- Cobertura
- UNCOAT
- Processo de cobertura
- Uncoated Grade
- Substrato
- HSS-PM
- Material ISO principal
- P
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 11.0 Gram
- EAN
- 7323226757354
- NCM
- 820740
- UNSPSC
- 23291800
- eCl@ss 13
- 21180304
- Origem
- DE
- Lançamento
- 29/09/2022
- CoroPak de lançamento
- 22.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 9 m/min
- Vida da ferramenta
- 1.200 s
Para Aço · Rosqueamento com macho. Ajuste pela sua máquina e fixação na calculadora.
Rosqueamento com macho
| Material | vc m/min | Vida |
|---|---|---|
| P Aço 1ª escolha P2.1.Z.AN · 175 HB | 9 | 1.200 s |
| N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB | 20 | 1.284 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Classe | GRADE | C150 |
| Classe de tolerância da rosca | TCTR | 2B |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento da rosca | THL | 13 mm |
| Comprimento de fixação | LSCMS | 21.35 mm |
| Comprimento funcional | LF | 60.4 mm |
| Comprimento util | LU | 22.5 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | XM |
| Diâmetro da conexão | DCONMS | 4.93 mm |
| Diâmetro da rosca | TD | 4.83 mm |
| Diâmetro da rosca | TDZ | UNC #10-24 |
| Diâmetro do furo pré-usinado | PHD | 4.4 mm |
| Diâmetro do pescoço | DN | 3.45 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Tap shank ANSI -inch: 0.194 x 0.152 |
| Grupo básico standard | BSG | ANSI |
| ISO Cutting Tool Material | ISOMAT | Powder HSS <lt/>4,5% Co and <lt/>2,6% V |
| ISO nível de classificação de material Primário | TMC1 | P |
| ISO nível de classificação de material Secundário | TMC1 | N |
| Premachined hole type | PHT | blind hole |
| Quantidade de canais | NOF | 5 |
| Reafiações máximas | NORGMX | 0 |
| Roscas por polegadas | TPI | 24 |
| Sensor embedded property | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Tipo de chanfro de rosqueamento | THCHT | C = 2-3xTP |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 2 no catálogo
