T400-PM103DA-M5 F125

Macho laminador CoroTap™ 400

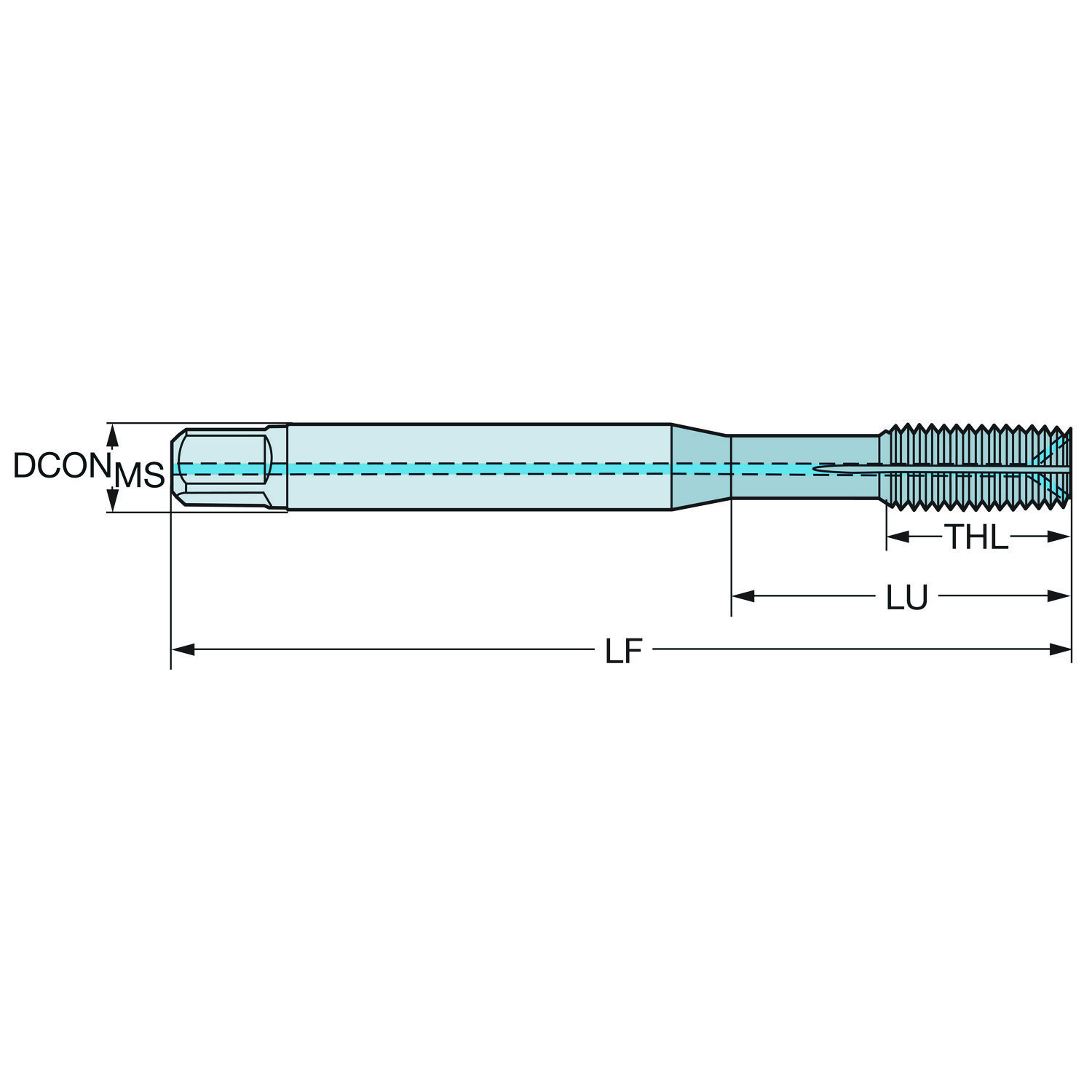

Macho e matriz para aço (ISO P) · classe F125 com cobertura PVD · comprimento funcional 70 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe F125

Indicada em 1º lugar para: P (aço)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: T400-PM103DA-M5 F125
Código compactado: T400-PM103DA-M5F125
Material ID: 7459616
Família: Ferramentas
Tipo: Macho laminador para roscas cilíndricas
Classe: F125
Cobertura: TIN
Processo de cobertura: PVD
Substrato: HSS-E-PM
Material ISO principal: P
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 13 g
EAN: 7323223254467
NCM: 820740
UNSPSC: 23291800
eCl@ss 13: 21180303
Origem: DE
Lançamento: 23/02/2018
CoroPak de lançamento: 18.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 27 m/min
Vida da ferramenta: 4.800 s

Para Aço · Rosqueamento com macho. Ajuste pela sua máquina e fixação na calculadora.

Rosqueamento com macho

Material	v_c m/min	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	27	4.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Classe	GRADE	F125
Classe de tolerância da rosca	TCTR	6HX
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento da rosca	THL	8 mm
Comprimento de fixação	LSCMS	23 mm
Comprimento funcional	LF	70 mm
Comprimento util	LU	25 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	PM
Diâmetro da conexão	DCONMS	6 mm
Diâmetro da rosca	TD	5 mm
Diâmetro da rosca	TDZ	M 5
Diâmetro do furo pré-usinado	PHD	4.6 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste de macho DIN — métrica: 6.00 x 4.90
Grupo básico standard	BSG	DIN 2174
ISO Cutting Tool Material	ISOMAT	HSS sinterizado (≥ 4,5% Co ou ≥ 2,6% V)
ISO nível de classificação de material Primário	TMC1	P
Passo da rosca	TP	0.8 mm
Quantidade de canais	NOF	5
Reafiações máximas	NORGMX	0
Sensor embutido	SEP	Não
Tipo código de saída de refrigeração	CXSC	Saída radial
Tipo de chanfro de rosqueamento	THCHT	C = 2-3xTP
Tipo de furo pré-usinado	PHT	Furo cego

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
