T400-PM100DB-M10X100F125

Macho laminador CoroTap™ 400

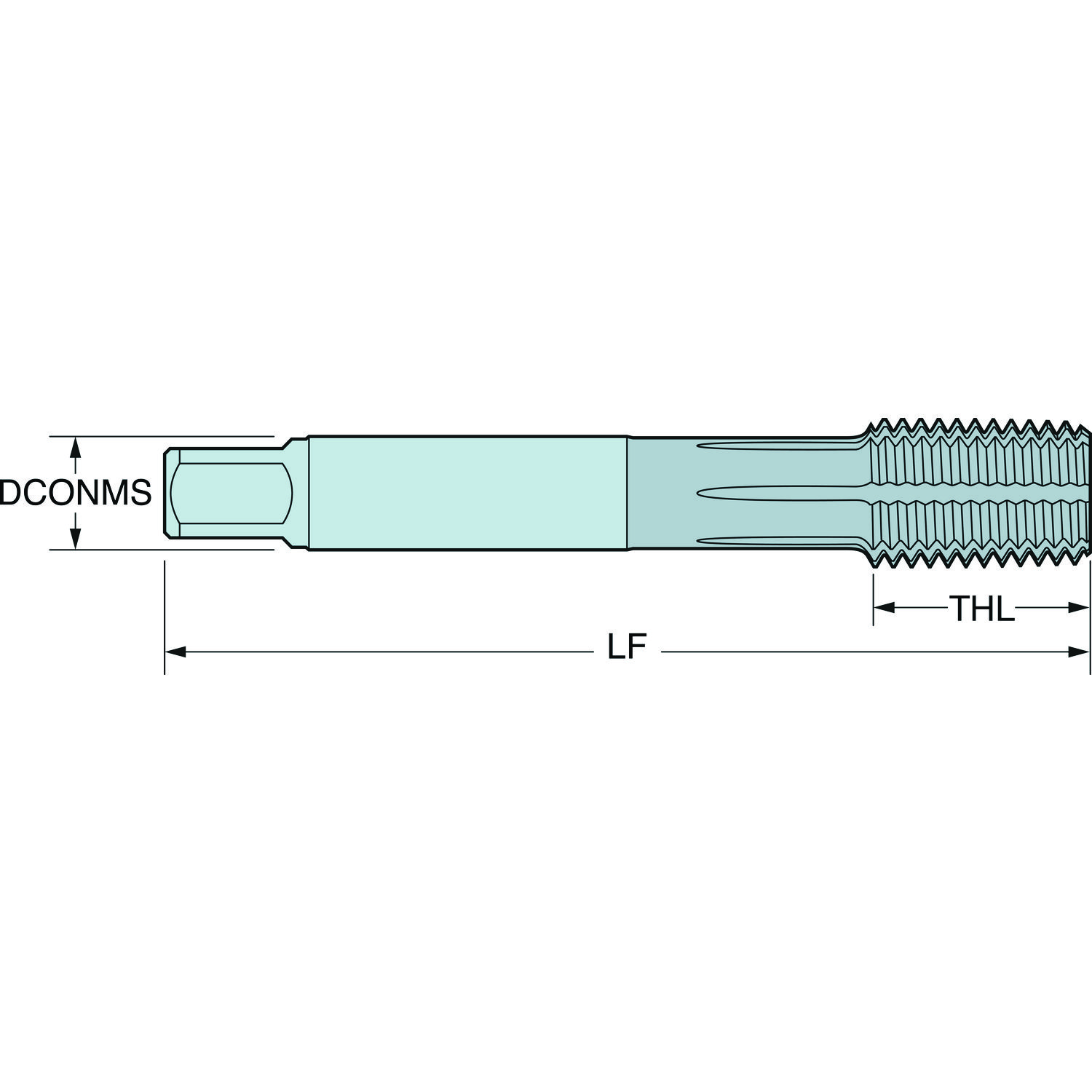

Macho e matriz para aço (ISO P) · classe F125 com cobertura PVD · comprimento funcional 90 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe F125

Indicada em 1º lugar para: P (aço)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: T400-PM100DB-M10X100F125
Código compactado: T400-PM100DB-M10X100F125
Material ID: 7459571
Família: Ferramentas
Tipo: Macho laminador para roscas cilíndricas
Classe: F125
Cobertura: TIN
Processo de cobertura: PVD
Substrato: HSS-E-PM
Material ISO principal: P
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 35 g
EAN: 7323223254016
NCM: 820740
UNSPSC: 23291800
eCl@ss 13: 21180304
Origem: DE
Lançamento: 23/02/2018
CoroPak de lançamento: 18.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 27 m/min
Vida da ferramenta: 4.800 s

Para Aço · Rosqueamento com macho. Ajuste pela sua máquina e fixação na calculadora.

Rosqueamento com macho

Material	v_c m/min	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	27	4.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Classe	GRADE	F125
Classe de tolerância da rosca	TCTR	6HX
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento da rosca	THL	12 mm
Comprimento de fixação	LSCMS	23 mm
Comprimento funcional	LF	90 mm
Comprimento util	LU	39 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	PM
Diâmetro da conexão	DCONMS	7 mm
Diâmetro da rosca	TD	10 mm
Diâmetro da rosca	TDZ	MF 10x1
Diâmetro do furo pré-usinado	PHD	9.5 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste de macho DIN — métrica: 7.00 x 5.50
Grupo básico standard	BSG	DIN 2174
ISO Cutting Tool Material	ISOMAT	HSS sinterizado (≥ 4,5% Co ou ≥ 2,6% V)
ISO nível de classificação de material Primário	TMC1	P
Passo da rosca	TP	1 mm
Quantidade de canais	NOF	7
Reafiações máximas	NORGMX	0
Sensor embutido	SEP	Não
Tipo código de saída de refrigeração	CXSC	Sem saída de refrigerante
Tipo de chanfro de rosqueamento	THCHT	C = 2-3xTP
Tipo de furo pré-usinado	PHT	Furo cego

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
