Ferramentas · Cutting tap for conical threads with chip flutes
T300-XM100AM-1/2 B145
Macho de corte CoroTap™ 300 com canais helicoidais

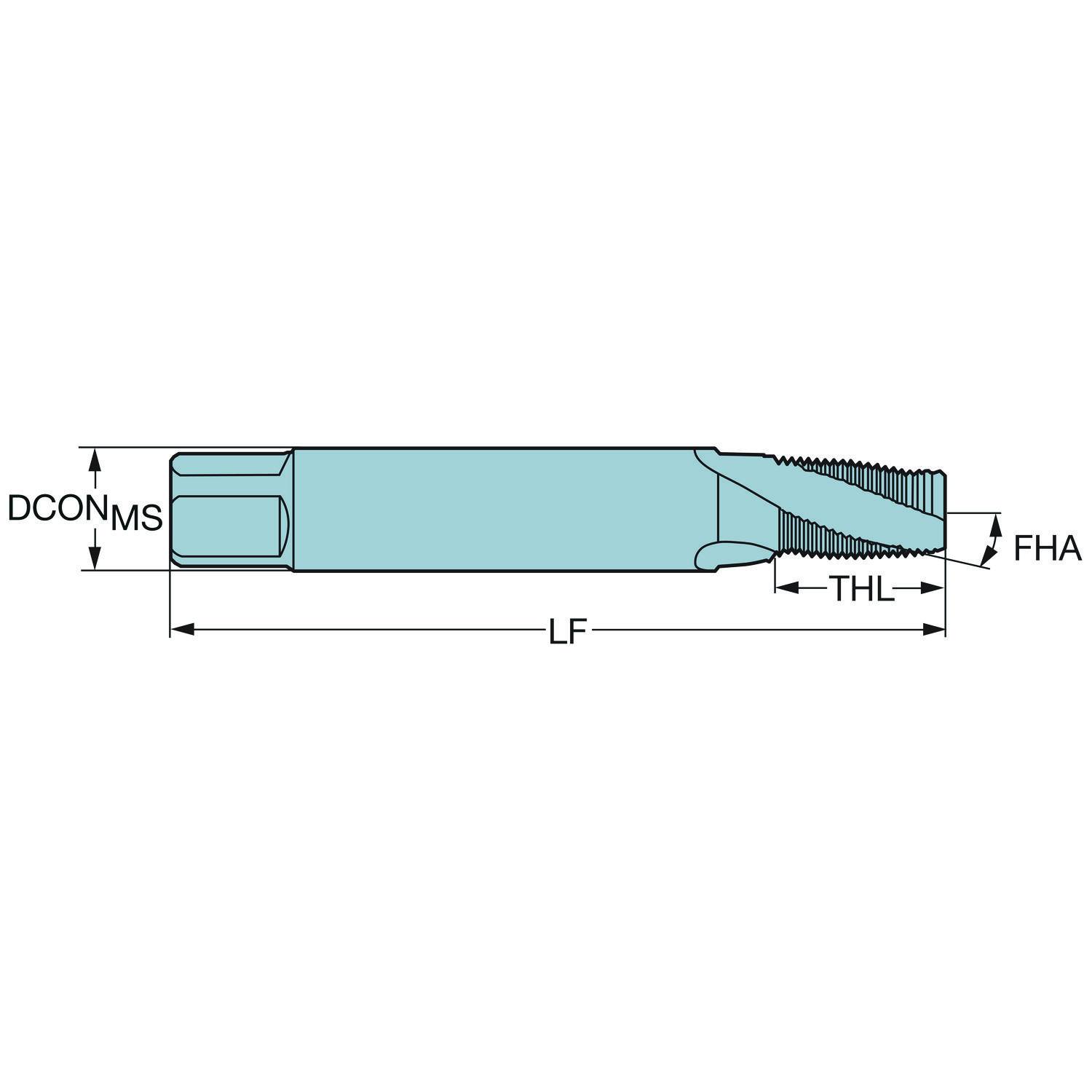

Macho e matriz para aço (ISO P) · classe B145 com cobertura STTEMP · comprimento funcional 125 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.
Classe B145 Preço na loja
Entrega imediata
R$489,50 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- T300-XM100AM-1/2 B145
- Código compactado
- T300-XM100AM-1/2B145
- Material ID
- 6967079
- Família
- Ferramentas
- Tipo
- Cutting tap for conical threads with chip flutes
- Classe
- B145
- Cobertura
- FE3O4
- Processo de cobertura
- STTEMP
- Substrato
- HSS-E
- Material ISO principal
- P
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 225.0 Gram
- EAN
- 7323220749096
- NCM
- 820740
- UNSPSC
- 23291800
- eCl@ss 13
- 21180390
- Origem
- DE
- Lançamento
- 08/01/2016
- CoroPak de lançamento
- 16.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 18 m/min
- Vida da ferramenta
- 600 s
Para Aço · Rosqueamento com macho. Ajuste pela sua máquina e fixação na calculadora.
Rosqueamento com macho
| Material | vc m/min | Vida |
|---|---|---|
| P Aço 1ª escolha P2.1.Z.AN · 175 HB | 18 | 600 s |
| M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB | 6 | 498 s |
| K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB | 8 | 1.518 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de hélice do canal | FHA | 15 |
| ângulo de saída radial | GAMF | 7 |
| Classe | GRADE | B145 |
| Classe de tolerância da rosca | TCTR | Normal |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento da rosca | THL | 26 mm |
| Comprimento de fixação | LSCMS | 47.46 mm |
| Comprimento funcional | LF | 125 mm |
| Comprimento util | LU | 79 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | XM |
| Diâmetro da conexão | DCONMS | 17.45 mm |
| Diâmetro da rosca | TD | 20.92 mm |
| Diâmetro da rosca | TDZ | NPTF 1/2-14 |
| Diâmetro do furo pré-usinado | PHD | 17.75 mm |
| Diâmetro do pescoço | DN | 17 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Tap shank ANSI -inch: 0.687 x 0.515 |
| Flute helix hand | FHH | right hand flute |
| Grupo básico standard | BSG | DIN 2184-1/ANSI |
| ISO Cutting Tool Material | ISOMAT | HSS <gt/>=4,5% Co or <gt/>=2,6% V |
| ISO nível de classificação de material Primário | TMC1 | P |
| ISO nível de classificação de material Secundário | TMC1 | M |
| Premachined hole type | PHT | blind hole |
| Quantidade de canais | NOF | 5 |
| Reafiações máximas | NORGMX | 0 |
| Roscas por polegadas | TPI | 14 |
| Sensor embedded property | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Tipo de chanfro de rosqueamento | THCHT | C = 2-3xTP |
| Tolerância do diâmetro de conexão | TCDCON | h9 |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 1 no catálogo
A393.14-40-1/2P Nada com esse termo. Tente só o início do código.
