T200-PM109DA-M20 P1PM

Macho de corte CoroTap™ 200 com ponta helicoidal

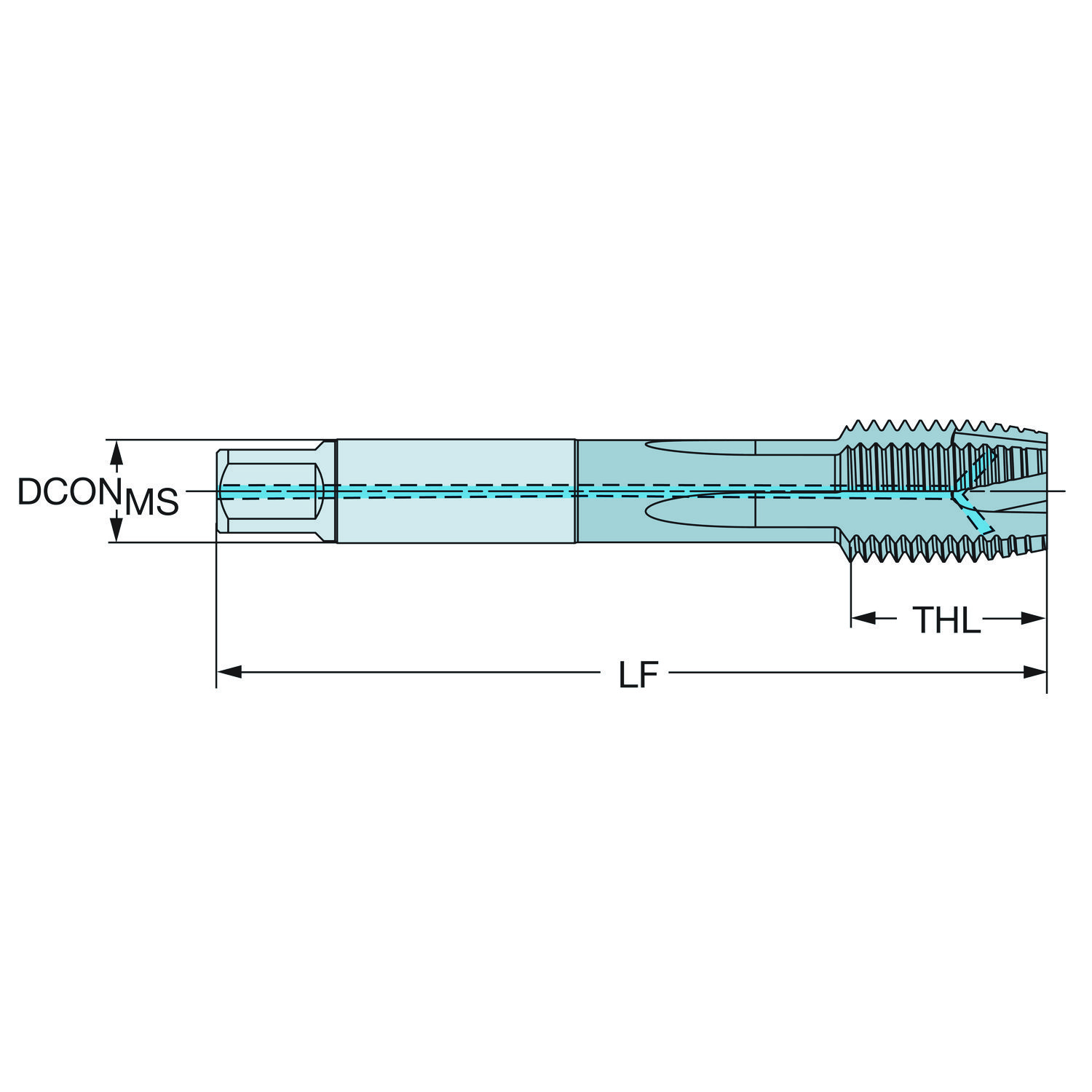

Macho e matriz para aço (ISO P) · classe P1PM com cobertura PVD · comprimento funcional 140 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Recomendado Classe P1PM

Indicada em 1º lugar para: P (aço)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: T200-PM109DA-M20 P1PM
Código compactado: T200-PM109DA-M20P1PM
Material ID: 8061103
Família: Ferramentas
Tipo: Macho de corte para roscas cilíndricas com ponta helicoidal
Classe: P1PM
Cobertura: TIALN
Processo de cobertura: PVD
Substrato: HSS-E-PM
Material ISO principal: P
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 202,7 g
EAN: 7323225981033
NCM: 820740
UNSPSC: 23291800
eCl@ss 13: 21180301
Origem: IN
Lançamento: 22/02/2021
CoroPak de lançamento: 21.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 40 m/min
Vida da ferramenta: 706,875 s

Para Aço · Rosqueamento com macho. Ajuste pela sua máquina e fixação na calculadora.

Rosqueamento com macho

Material	v_c m/min	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	40	706,875 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de hélice do canal	FHA	0
Ângulo de saída radial	GAMF	9
Classe	GRADE	P1PM
Classe de tolerância da rosca	TCTR	6HX
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento da rosca	THL	30 mm
Comprimento de fixação	LSCMS	45 mm
Comprimento funcional	LF	140 mm
Comprimento util	LU	72 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	PM
Diâmetro da conexão	DCONMS	16 mm
Diâmetro da rosca	TD	20 mm
Diâmetro da rosca	TDZ	M 20
Diâmetro do furo pré-usinado	PHD	17.5 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste de macho DIN — métrica: 16.00 x 12.00
Grupo básico standard	BSG	DIN 376
ISO Cutting Tool Material	ISOMAT	HSS sinterizado (≥ 4,5% Co ou ≥ 2,6% V)
ISO nível de classificação de material Primário	TMC1	P
Passo da rosca	TP	2.5 mm
Quantidade de canais	NOF	4
Reafiações máximas	NORGMX	0
Sensor embutido	SEP	Não
Tipo código de saída de refrigeração	CXSC	Saída radial
Tipo de chanfro de rosqueamento	THCHT	B = 3,5–5 × TP, ponta helicoidal (gun nose)
Tipo de furo pré-usinado	PHT	Furo passante

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
