Ferramentas · Cartucho de mandrilar intercambiável
SSTPR06CCX06
Cápsula para CoroBore® XL para mandrilamento
Ferramenta acoplada · comprimento funcional 21 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- SSTPR06CCX06
- Código compactado
- SSTPR06CCX06
- Material ID
- 7213311
- Família
- Ferramentas
- Tipo
- Cartucho de mandrilar intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 31 g
- EAN
- 7323221636111
- NCM
- 846693
- UNSPSC
- 23231001
- eCl@ss 13
- 21181590
- Origem
- DE
- Lançamento
- 19/02/2017
- CoroPak de lançamento
- 17.1
Arquivos CAD

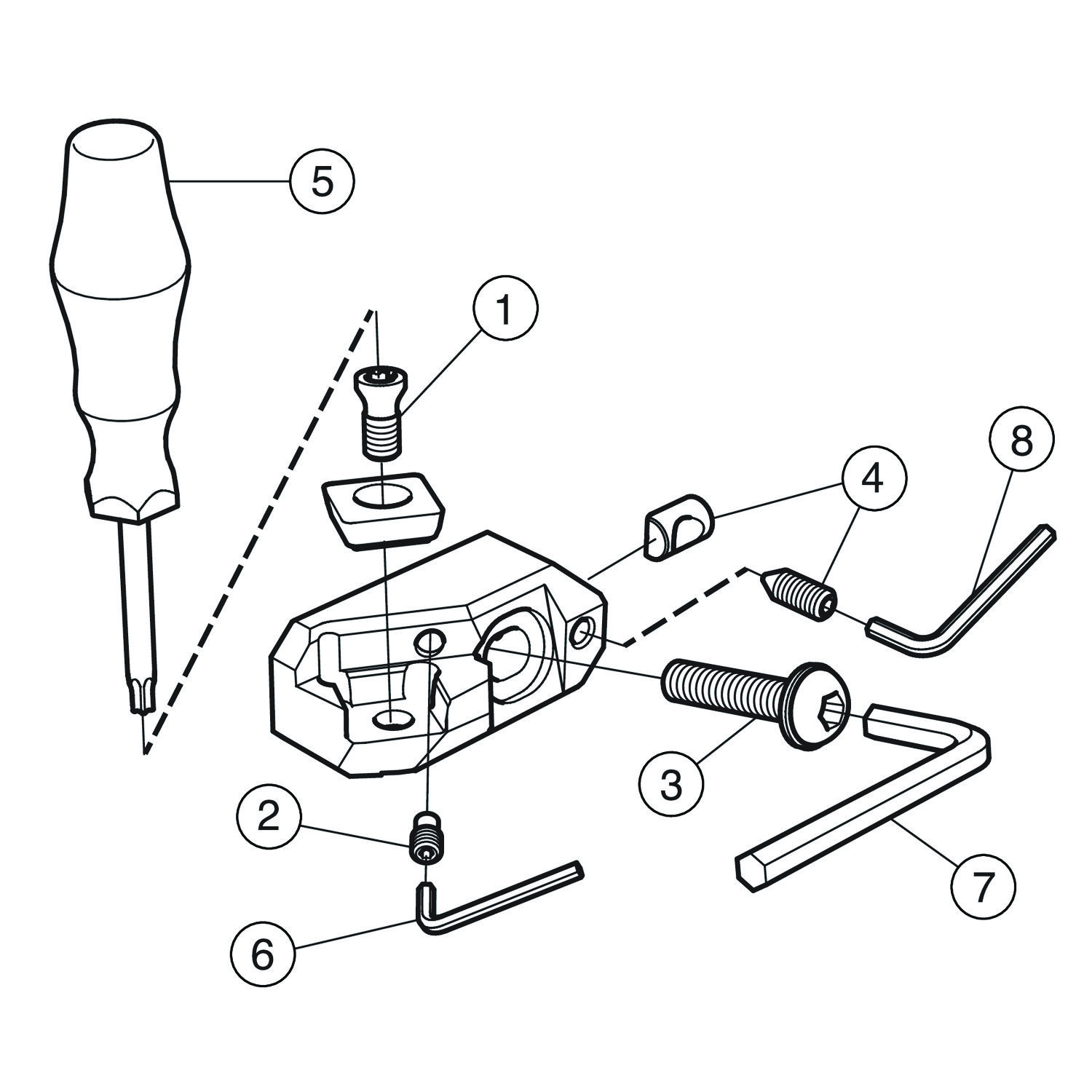

Itens inclusos
- 1 × 5513 020-33 Parafuso da pastilha
- 1 × 5691 026-23 Bico
- 1 × 5519 202-01 Jogo de grampo
- 1 × 5519 096-01 Jogo de ajuste
- 1 × 5680 084-18 Bit
- 1 × 5680 084-21 Bit
- 1 × 3021 012-015 Chave
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

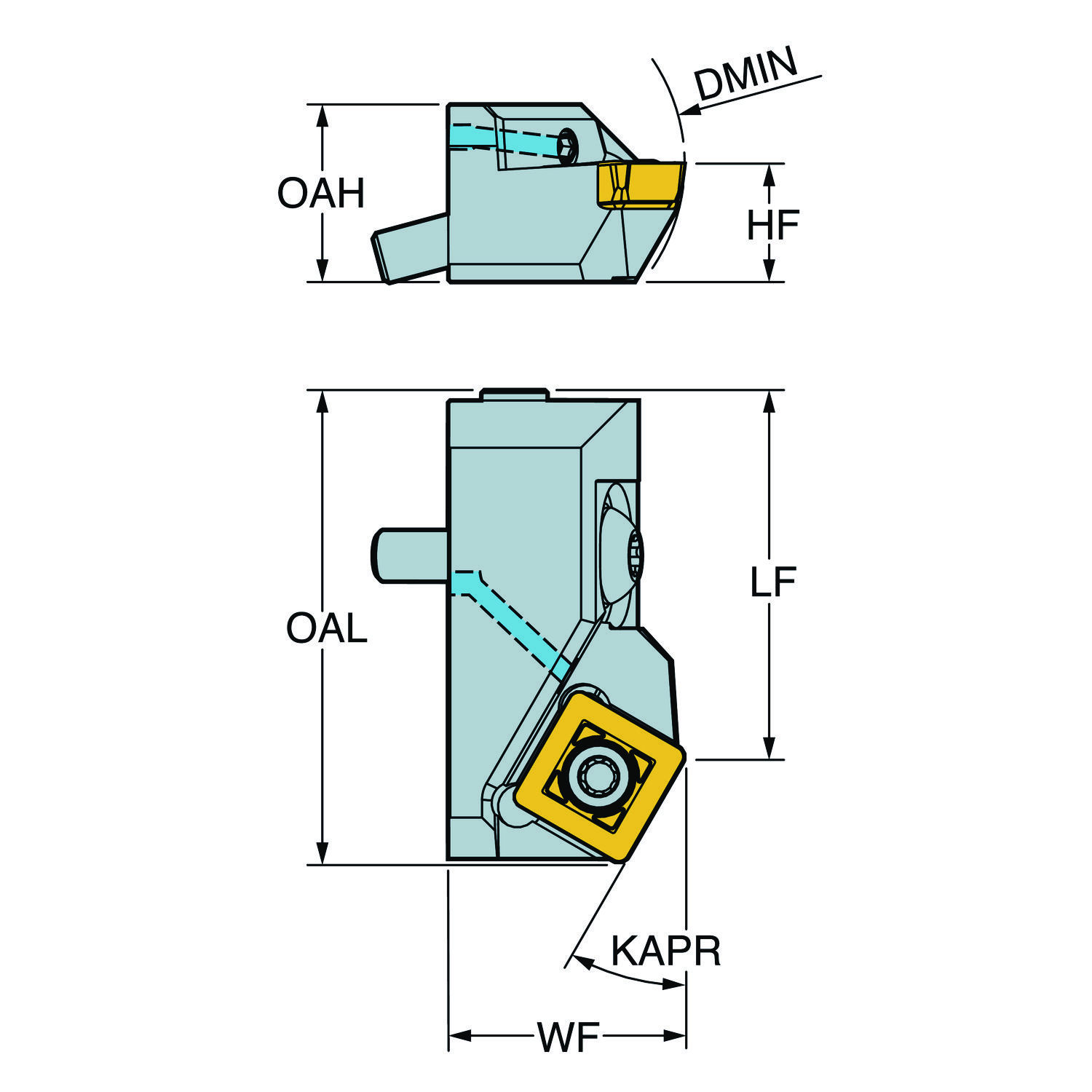

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 10.2 mm |
| Ângulo da aresta de corte da ferramenta | KAPR | 30 |
| Ângulo da ponta da pastilha | EPSR | 90 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada radial |
| Comprimento funcional | LF | 21 mm |
| Diâmetro mínimo do furo | DMIN | 20 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Mandrilamento cartucho (CC estilo) -à direita: 06CC |
| Largura funcional | WF | 11 mm |
| Largura total | OAW | 11 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroBore SP06 (SPMT 0606-BM) |
| Pressão de refrigeração | CP | 70 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 0.8 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 4 no catálogo
SPMT0606-BM 1145 Pastilha para mandrilamento Recomendado SPMT0606-BM 2025 Pastilha para mandrilamento Recomendado
SPMT0606-BR 3210 Pastilha para mandrilamento Recomendado SPMT0606-BR 4425 Pastilha para mandrilamento Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos de reposição desta ferramenta (não vêm com ela). Quem tem página no catálogo abre com um clique.
5680 046-03
3021 012-013
5680 043-12 Mesmo tipo de ferramenta.
R148C-33-11 03 Unidade para mandrilamento de precisão R430.26-1114-06 Cunha de fixação
R820E-BR22SCFC12A Cassete para CoroBore® BR30
R825B-AF17STUC0902A Cápsula para CoroBore® 825 / 826
391.38A-1-C06A Cápsula para ferramentas para mandrilamento de precisão 391.38A-1-T09A Cápsula para ferramentas para mandrilamento de precisão
391.38A-1A-T09A Cápsula para ferramentas para mandrilamento de precisão 391.38A-2-C09A Cápsula para ferramentas para mandrilamento de precisão 391.38A-2-T11A Cápsula para ferramentas para mandrilamento de precisão
391.38A-2A-T11A Cápsula para ferramentas para mandrilamento de precisão
391.38B-1-T09A Cápsula para ferramentas para mandrilamento de precisão Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
