Sandvik Coromant · Catálogo · Pastilhas · Pastilha ISO · Square Insert (S)

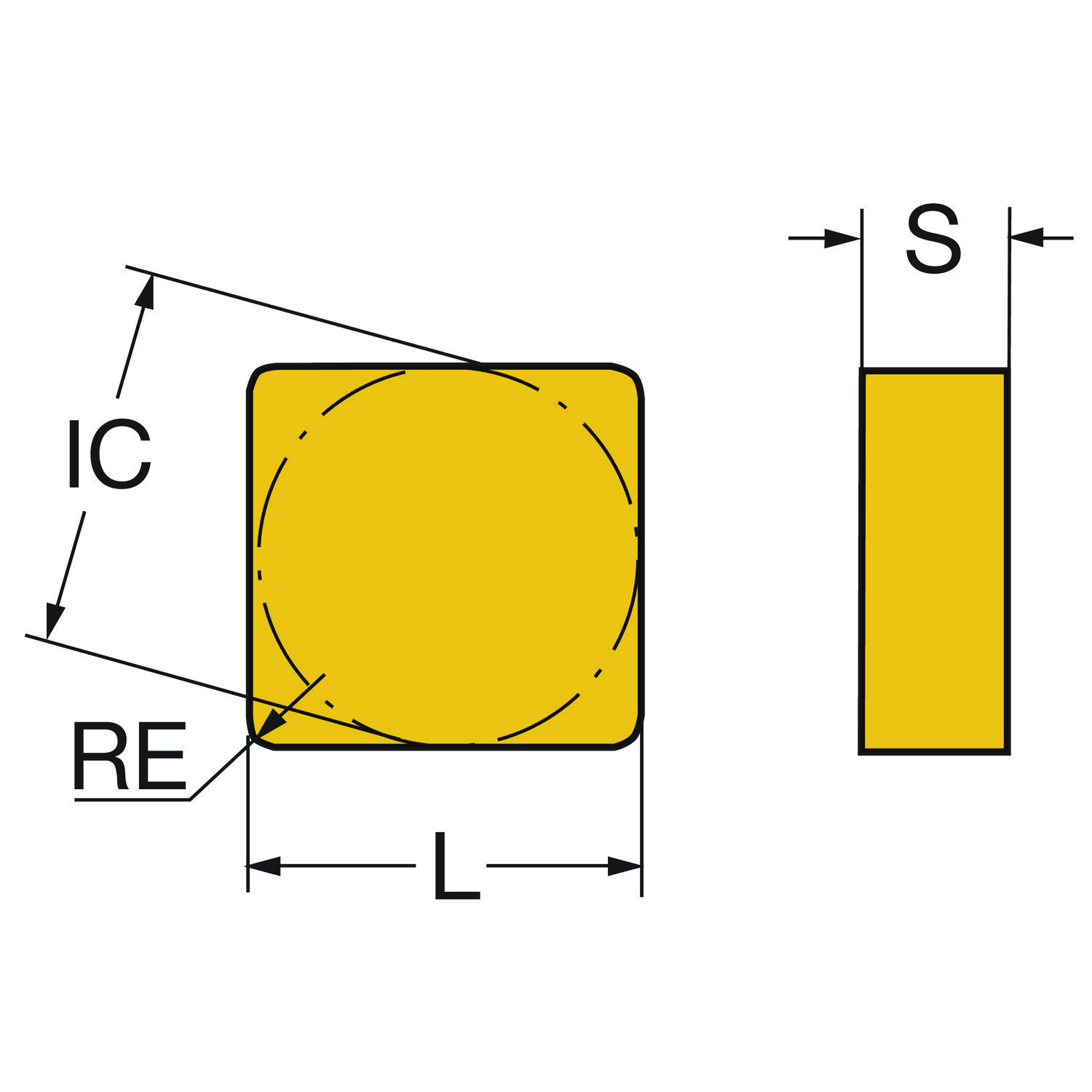

Desenho dimensional
Pastilhas · Pastilha de torneamento — geral
SNUN 19 04 12 S2
Pastilha para fresamento
Pastilha ISO · classe S2 · círculo inscrito 19,05 mm, raio de ponta 1,191 mm, espessura 4,763 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe S2 Descontinuado
Pedir alternativa à engenharia
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para SNUN 19 04 12 S2.
Manual de torneamento — geral, cortes e canais, rosqueamentoManual · Sandvik Coromant · PDF
Classes GC4425, GC4415 e GC4405 — torneamento de açoFolder · Sandvik Coromant · PDF
CoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operação
Torneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operação
PrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operaçãoCasos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- SNUN 19 04 12 S2
- Código ANSI
- SNU 633 S2
- Código compactado
- SNUN190412S2
- Material ID
- 5780304
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — geral
- Classe
- S2
- Substrato
- HW
- Peso unitário
- 0,03 kg
- EAN
- 11409311
- UNSPSC
- 23242105
- eCl@ss 13
- 21182002
- Lançamento
- 10/10/1994
- CoroPak de lançamento
- 94.3
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 90 |
| Ângulo de folga principal | AN | 0 |
| Classe | GRADE | S2 |
| Código de montagem da pastilha | IFS | Sem furo de fixação |
| Código do formato da pastilha | SC | Quadrada |
| Código do tamanho do assento da pastilha | SSC_M | 19 |
| Código do tamanho do assento da pastilha | SSC_N | 3/4 |
| Comprimento efetivo da aresta de corte | LE | 17.85 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | NUN |
| Diâmetro do círculo inscrito | IC | 19.05 mm |
| Espessura da pastilha | S | 4.7625 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | SN1904 |
| Número de arestas de corte | CEDC | 8 |
| Peso do item | WT | 0.03 kg |
| Propriedade da aresta Wiper | WEP | Não |
| Raio do canto | RE | 1.1906 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Substrato | SUBSTRATE | HW |
| Tipo de operação | CTPT | Acabamento |
Suportes que recebem esta pastilha · 102 no catálogo
C10-PSSNL-68092-19HP Unidade de corte T-Max® P para torneamento
C10-PSSNR-68092-19HP T-Max® P, unidade de corte para torneamento
C5-DSDNN-00065-19 Unidade de corte T-Max® P para torneamento
C5-DSKNL-35060-19 T-Max® P, unidade de corte para torneamento
C5-DSKNR-35060-19 T-Max® P, unidade de corte para torneamento
C5-DSRNL-27060-19 T-Max® P, unidade de corte para torneamento
C5-DSRNR-27060-19 T-Max® P, unidade de corte para torneamento
C5-DSSNL-35048-19 T-Max® P, unidade de corte para torneamento
C5-DSSNR-35048-19 T-Max® P, unidade de corte para torneamento
C5-PSDNN-00060-19 Unidade de corte T-Max® P para torneamento
C5-PSKNL-35060-19 T-Max® P, unidade de corte para torneamento
C5-PSKNR-35060-19 T-Max® P, unidade de corte para torneamento
C5-PSRNL-27060-19 Unidade de corte T-Max® P para torneamento
C5-PSRNR-27060-19 Unidade de corte T-Max® P para torneamento
C5-PSSNL-35048-19 T-Max® P, unidade de corte para torneamento
C5-PSSNR-35048-19 T-Max® P, unidade de corte para torneamento
C6-DSDNN-00070-19 Unidade de corte T-Max® P para torneamento
C6-DSKNL-45065-19 Unidade de corte T-Max® P para torneamento
C6-DSKNR-45065-19 Unidade de corte T-Max® P para torneamento
C6-DSRNL-35065-19 Unidade de corte T-Max® P para torneamento
C6-DSRNR-35065-19 Unidade de corte T-Max® P para torneamento
C6-DSSNL-45052-19 Unidade de corte T-Max® P para torneamento
C6-DSSNR-45052-19 Unidade de corte T-Max® P para torneamento
C6-PSDNN-00065-19 Unidade de corte T-Max® P para torneamento
C6-PSDNN-00065-19HP Unidade de corte T-Max® P para torneamento
C6-PSKNL-45065-19 Unidade de corte T-Max® P para torneamento
C6-PSKNL-45065-19HP Unidade de corte T-Max® P para torneamento
C6-PSKNR-45065-19 Unidade de corte T-Max® P para torneamento
C6-PSKNR-45065-19HP Unidade de corte T-Max® P para torneamento
C6-PSRNL-35065-19 Unidade de corte T-Max® P para torneamento
C6-PSRNL-35065-19HP Unidade de corte T-Max® P para torneamento
C6-PSRNR-35065-19 Unidade de corte T-Max® P para torneamento C6-PSRNR-35065-19HP Unidade de corte T-Max® P para torneamento
C6-PSSNL-45052-19 Unidade de corte T-Max® P para torneamento
C6-PSSNL-45052-19HP Unidade de corte T-Max® P para torneamento
C6-PSSNR-45052-19 Unidade de corte T-Max® P para torneamento
C6-PSSNR-45052-19HP Unidade de corte T-Max® P para torneamento
C8-DSKNL-55080-19 Unidade de corte T-Max® P para torneamento
C8-DSKNR-55080-19 Unidade de corte T-Max® P para torneamento
C8-DSRNL-45080-19 Unidade de corte T-Max® P para torneamento
C8-DSRNR-45080-19 Unidade de corte T-Max® P para torneamento
C8-PSKNL-55080-19 Unidade de corte T-Max® P para torneamento
C8-PSKNL-55080-19HP Unidade de corte T-Max® P para torneamento
C8-PSKNR-55080-19 Unidade de corte T-Max® P para torneamento C8-PSKNR-55080-19HP Unidade de corte T-Max® P para torneamento
C8-PSRNL-45080-19 Unidade de corte T-Max® P para torneamento C8-PSRNL-45080-19HP Unidade de corte T-Max® P para torneamento
C8-PSRNR-45080-19 Unidade de corte T-Max® P para torneamento C8-PSRNR-45080-19HP Unidade de corte T-Max® P para torneamento
C8-PSSNL-55080-19HP Unidade de corte T-Max® P para torneamento
C8-PSSNR-55080-19HP Unidade de corte T-Max® P para torneamento CSRNL 3232P 19-IC Porta Ferramenta convencional T-Max® para torneamento CSRNR 3232P 19-IC Porta Ferramenta convencional T-Max® para torneamento
DSBNL 3232P 19 Porta Ferramenta convencional T-Max® P para torneamento
DSBNL 4040S 19 Porta Ferramenta convencional T-Max® P para torneamento
DSBNR 3232P 19 Porta Ferramenta convencional T-Max® P para torneamento
DSBNR 4040S 19 Porta Ferramenta convencional T-Max® P para torneamento
DSDNN 20 6D Porta Ferramenta convencional T-Max® P para torneamento
DSDNN 3225P 19 T-Max® P, ferramenta convencional para torneamento
DSDNN 3232P 19 Porta Ferramenta convencional T-Max® P para torneamento
DSDNN 85 6D T-Max® P, ferramenta convencional para torneamento
DSKNL 20 6D T-Max® P, ferramenta convencional para torneamento
DSKNL 24 6D T-Max® P, ferramenta convencional para torneamento
DSKNL 3232P 19 T-Max® P, ferramenta convencional para torneamento
DSKNL 4040S 19 T-Max® P, ferramenta convencional para torneamento
DSKNR 20 6D T-Max® P, ferramenta convencional para torneamento
DSKNR 24 6D T-Max® P, ferramenta convencional para torneamento
DSKNR 3232P 19 T-Max® P, ferramenta convencional para torneamento
DSKNR 4040S 19 T-Max® P, ferramenta convencional para torneamento
DSRNL 16 6DM1 T-Max® P, ferramenta convencional para torneamento
DSRNL 20 6DM1 Porta Ferramenta convencional T-Max® P para torneamento
DSRNL 24 6D T-Max® P, ferramenta convencional para torneamento
DSRNR 16 6DM1 T-Max® P, ferramenta convencional para torneamento
DSRNR 20 6DM1 Porta Ferramenta convencional T-Max® P para torneamento
DSRNR 24 6D Porta Ferramenta convencional T-Max® P para torneamento
DSSNL 20 6D Porta Ferramenta convencional T-Max® P para torneamento
DSSNL 24 6E T-Max® P, ferramenta convencional para torneamento
DSSNL 3232P 19 Porta Ferramenta convencional T-Max® P para torneamento
DSSNL 4040S 19 Porta Ferramenta convencional T-Max® P para torneamento
DSSNL 86 6D T-Max® P, ferramenta convencional para torneamento
DSSNR 20 6D Porta Ferramenta convencional T-Max® P para torneamento
DSSNR 24 6E T-Max® P, ferramenta convencional para torneamento
DSSNR 3232P 19 Porta Ferramenta convencional T-Max® P para torneamento
DSSNR 4040S 19 Porta Ferramenta convencional T-Max® P para torneamento
DSSNR 86 6D T-Max® P, ferramenta convencional para torneamento
MSSNL 3232P 19 T-Max® P, ferramenta convencional para torneamento MSSNR 3232P 19 T-Max® P, ferramenta convencional para torneamento
PSBNL 3232P 19 Porta Ferramenta convencional T-Max® P para torneamento
PSBNL 4040S 19 Porta Ferramenta convencional T-Max® P para torneamento
PSBNR 3232P 19 Porta Ferramenta convencional T-Max® P para torneamento
PSBNR 4040S 19 Porta Ferramenta convencional T-Max® P para torneamento
PSDNN 3225P 19 Porta Ferramenta convencional T-Max® P para torneamento
PSDNN 3232P 19 Porta Ferramenta convencional T-Max® P para torneamento
PSKNL 3232P 19 Porta Ferramenta convencional T-Max® P para torneamento
PSKNL 4040S 19 Porta Ferramenta convencional T-Max® P para torneamento
PSKNR 25CA-19 Cápsula T-Max® P para torneamento
PSKNR 3232P 19 Porta Ferramenta convencional T-Max® P para torneamento
PSKNR 4040S 19 Porta Ferramenta convencional T-Max® P para torneamento
PSSNL 3232P 19 Porta Ferramenta convencional T-Max® P para torneamento
PSSNL 4040S 19 Porta Ferramenta convencional T-Max® P para torneamento
PSSNR 3232P 19 Porta Ferramenta convencional T-Max® P para torneamento
PSSNR 4040S 19 Porta Ferramenta convencional T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
