Adaptação · Adaptador rotativo
SI40-QC-C5-090
DIN 2079 para adaptador Coromant Capto® com troca rápida
Adaptador simétrico rotativo · comprimento funcional 90 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- SI40-QC-C5-090
- Código compactado
- SI40-QC-C5-090
- Material ID
- 7027562
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 2,36 kg
- EAN
- 7323220958252
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022004
- Origem
- DE
- Lançamento
- 16/02/2016
- CoroPak de lançamento
- 16.1
Arquivos CAD
A fábrica não publica DXF 2D para este item.

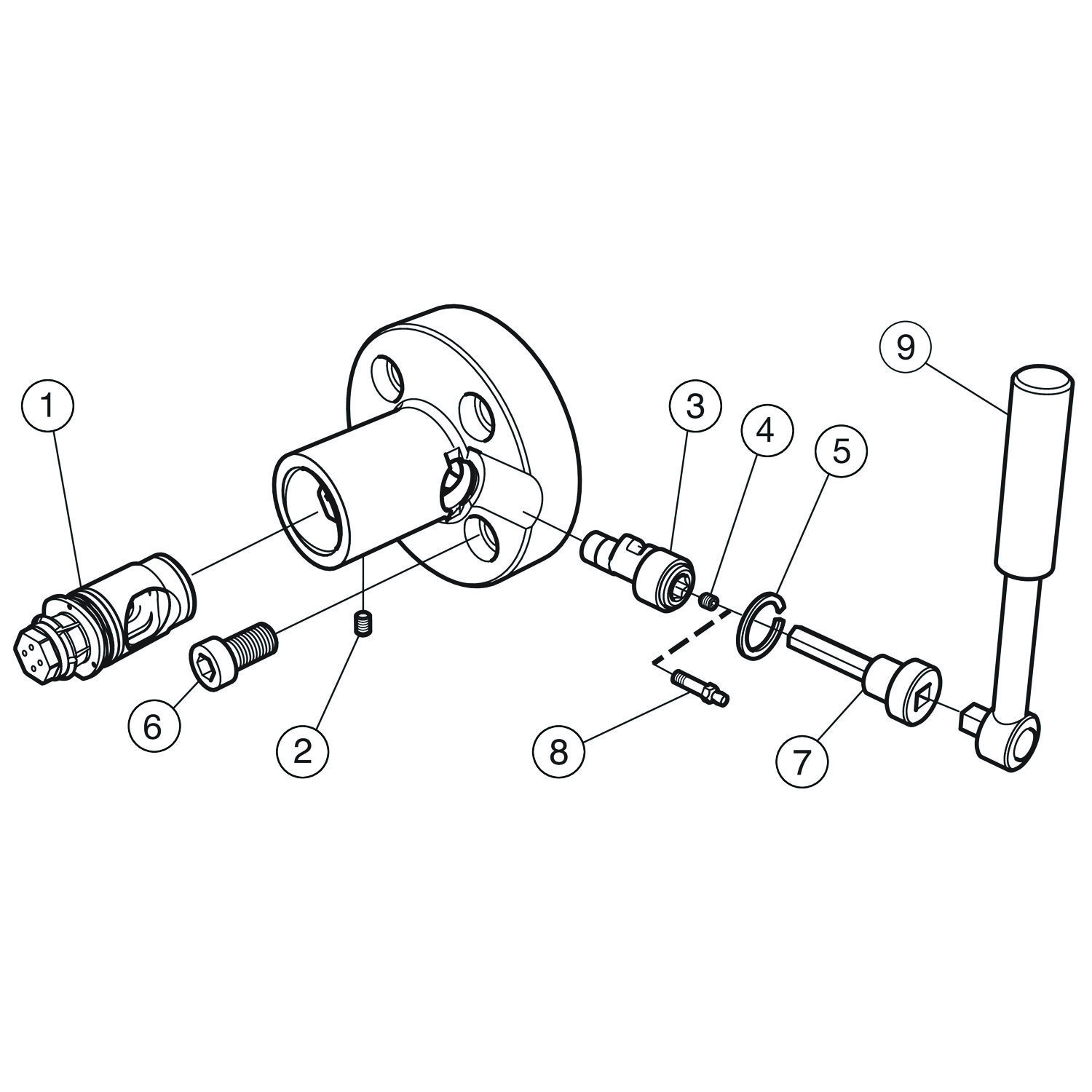

Itens inclusos
- 1 × 5461 060-031 Jogo de tirante
- 1 × 3214 010-306 Parafuso sem cabeça
- 1 × 5333 060-03 Eixo excêntrico
- 1 × 3214 010-355 Parafuso sem cabeça
- 1 × 3421 105-022 Anel elástico
- 4 × 3212 020-511 Parafuso
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

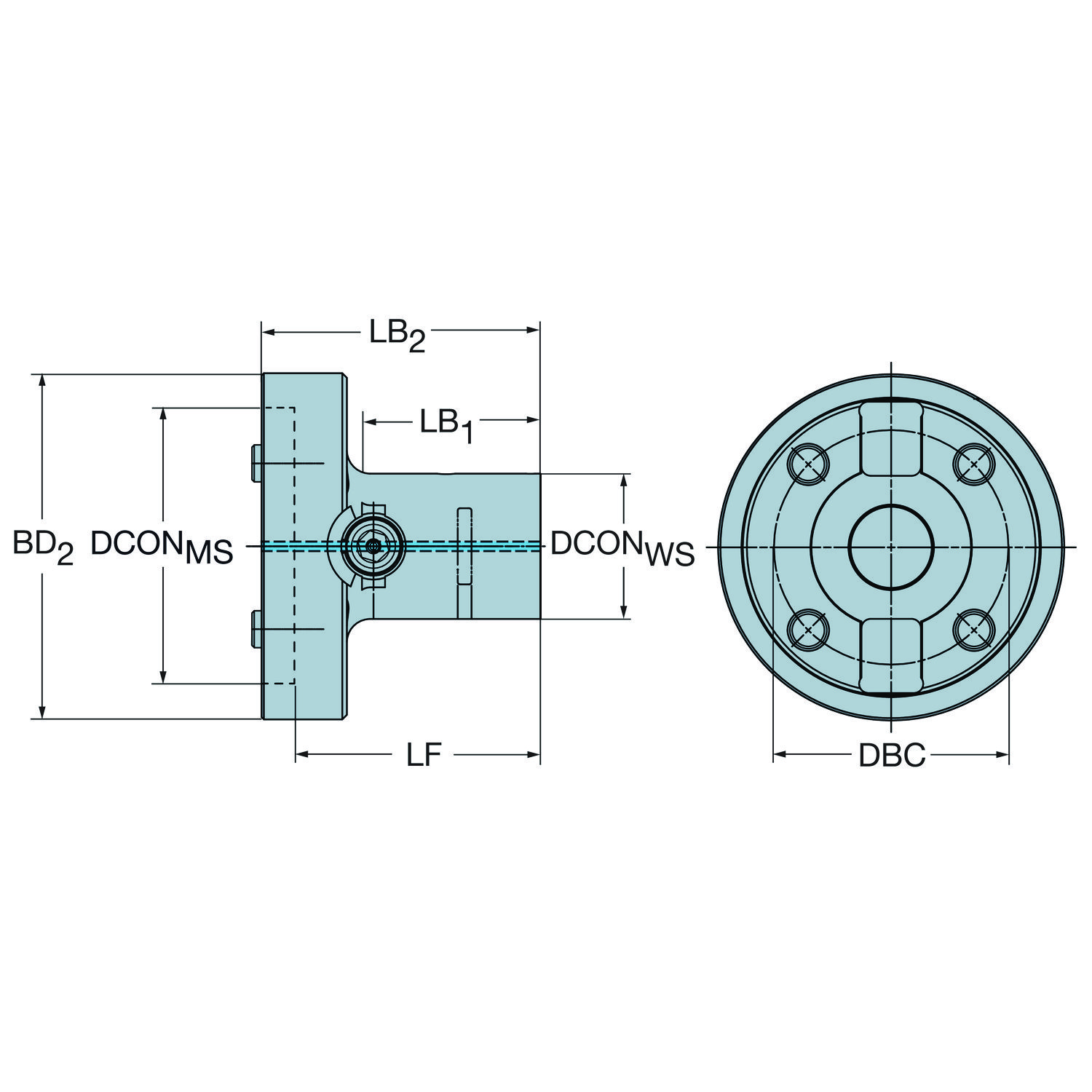

| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB_1 | 70 mm |
| Comprimento do corpo | LB_2 | 102 mm |
| Comprimento funcional | LF | 90 mm |
| Diâmetro da conexão | DCONMS | 88.88 mm |
| Diâmetro da conexão | DCONWS | 50 mm |
| Diâmetro do corpo | BD_1 | 50 mm |
| Diâmetro do corpo | BD_2 | 110 mm |
| Diâmetro do parafuso circular | DBC | 66.7 mm |
| Direção da interface de adaptação da máquina | ADINTMS | DIN2079 (01) - tamanho 40 |
| Direção de interface de adaptação da peça | ADINTWS | Coromant Capto (segmento fixação) — tamanho C5 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
| Torque | TQ | 70 mm |
Parafusos, chaves, calços e grampos de reposição desta ferramenta (não vêm com ela). Quem tem página no catálogo abre com um clique.
