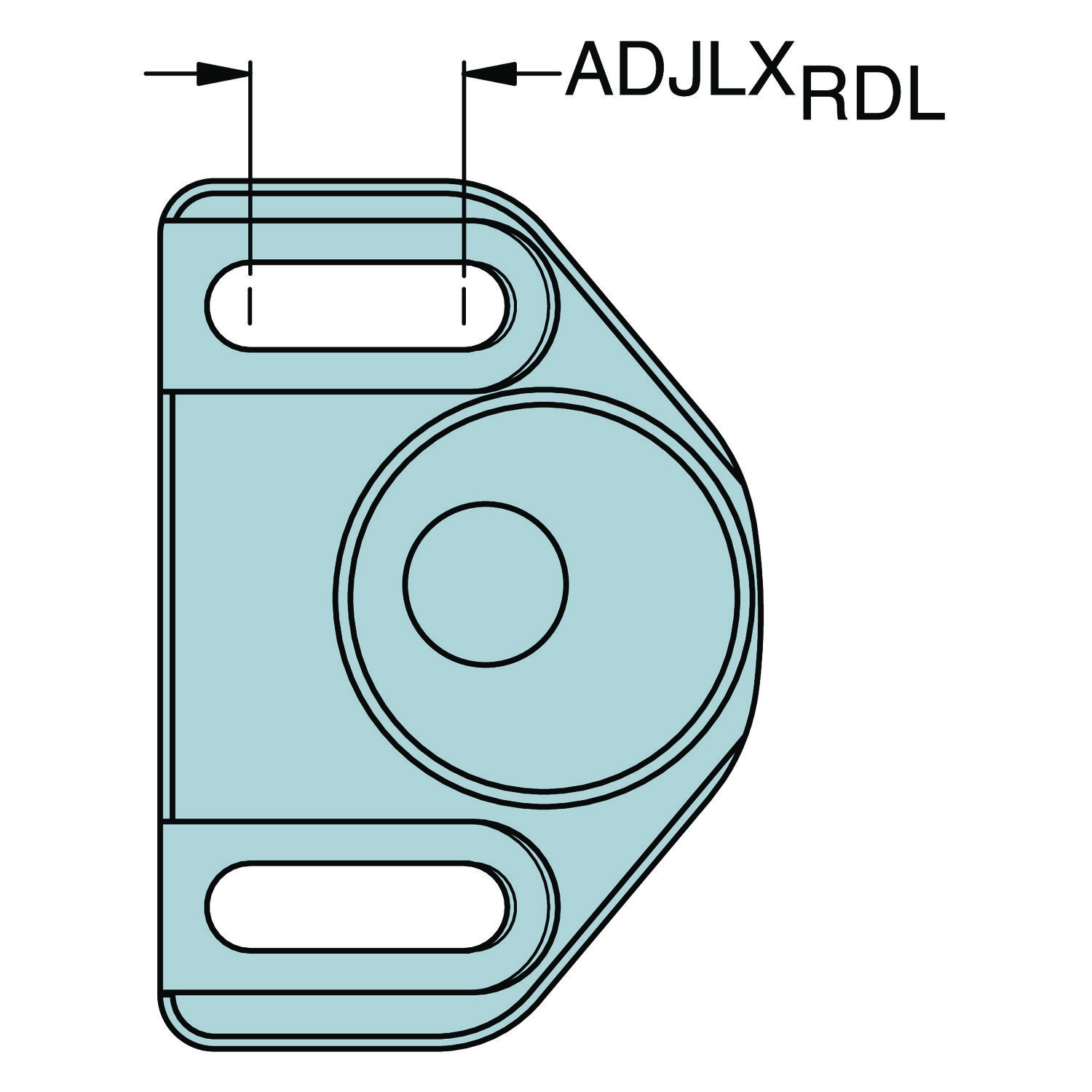

Desenho dimensional
Adaptação · Tampa ou contrapeso da interface de adaptação
S17-825-CW A
Contrapeso
Adaptador para ferramenta de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
S17-825XL-CW — ContrapesoMaterial deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para S17-825-CW A.
Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF
Soluções de ponta para usinagem de furosFolder · Sandvik Coromant · PDFCasos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- S17-825-CW A
- Código compactado
- S17-825-CWA
- Material ID
- 5752012
- Família
- Adaptação
- Tipo
- Tampa ou contrapeso da interface de adaptação
- Peso unitário
- 1,015 kg
- EAN
- 12075910
- UNSPSC
- 27112100
- eCl@ss 13
- 23020711
- Lançamento
- 15/08/2005
- CoroPak de lançamento
- 05.2
Arquivos CAD
- DXF 2D 75642926.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 55 mm |
| Comprimento da saliência | LPR | 29 mm |
| Comprimento total | OAL | 37 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Mandrilamento corrediça — tamanho S17F |
| Largura total | OAW | 72.5 mm |
| Peso do item | WT | 1.015 kg |
| Sensor embutido | SEP | Não |
