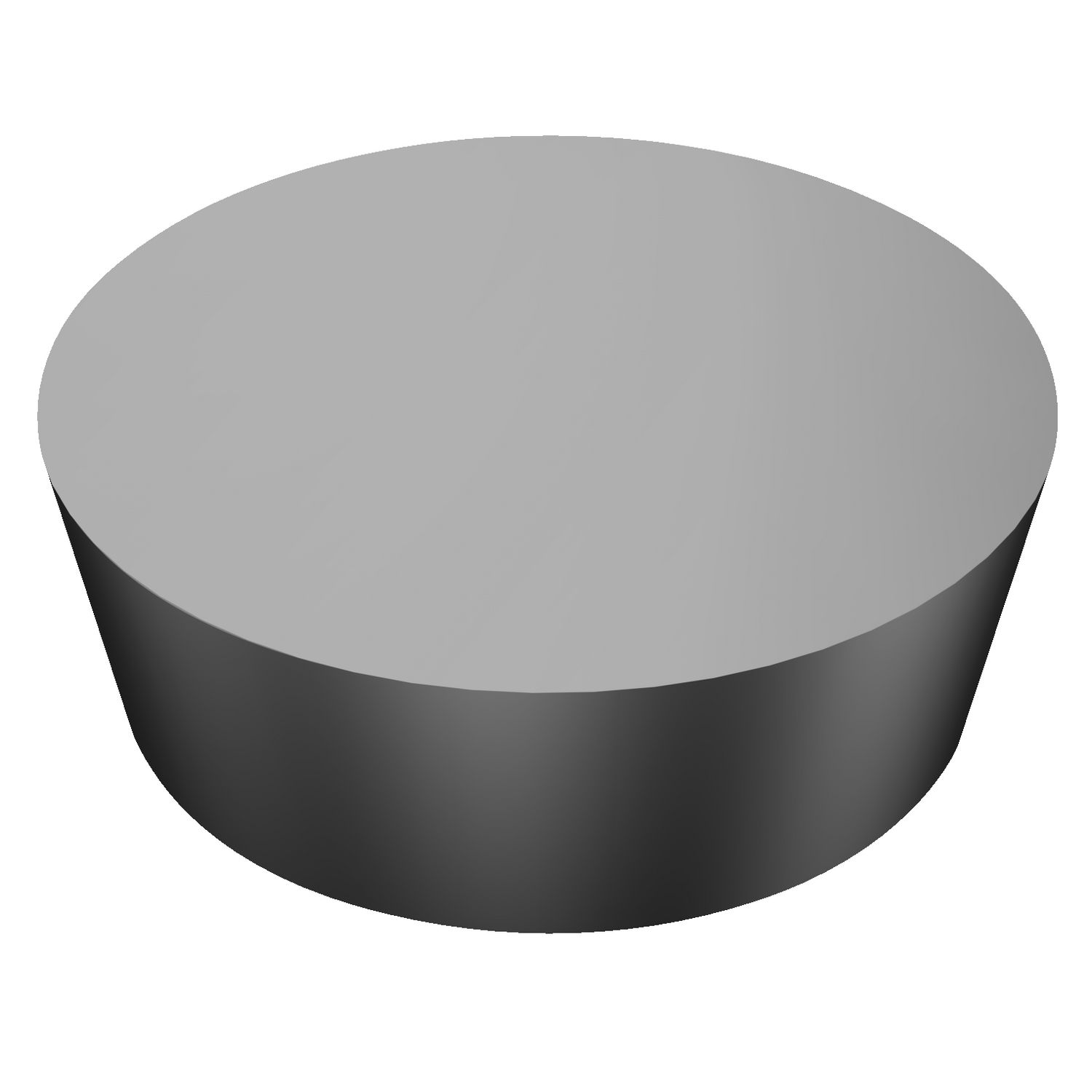

RPGN090300E 6060

Pastilha T-Max® para torneamento

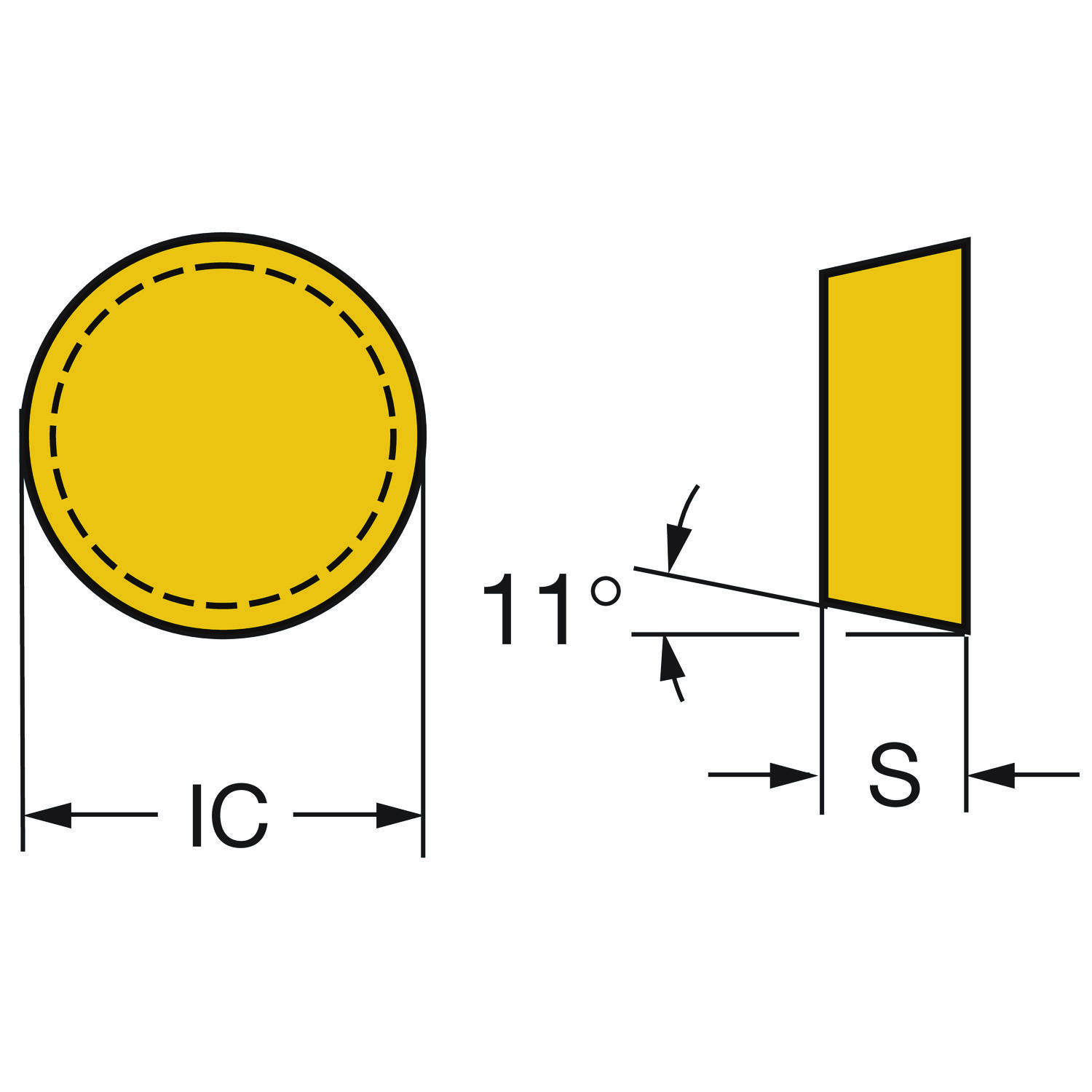

Pastilha para torneamento para superligas e titânio (ISO S) · classe 6060 com cobertura Uncoated Grade · círculo inscrito 9,53 mm, raio de ponta 4,76 mm, espessura 3,18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 6060

Indicada em 1º lugar para: S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO: RPGN090300E 6060
Código ANSI: RPG32A 6060
Código compactado: RPGN090300E6060
Material ID: 5916220
Família: Pastilhas
Tipo: Pastilha de torneamento — geral
Classe: 6060
Cobertura: Sem cobertura
Processo de cobertura: Classe sem cobertura
Substrato: Cerâmica
Material ISO principal: S
Quantidade por embalagem: 10
Quantidade mínima: 10
Peso unitário: 0,7 g
EAN: 25916220
NCM: 68207502
UNSPSC: 23242105
eCl@ss 13: 21182010
Origem: JP
Lançamento: 22/09/2010
CoroPak de lançamento: 10.2

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 260 m/min
Avanço por rotação: 0,16 mm/r
Profundidade de corte: 1,4 mm
Espessura máxima do cavaco: 0,11 mm/r
Vida da ferramenta: 300 s

Para Superligas e titânio · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Depth of cut 1,4 mm

Material	v_c m/min	f_n mm/r	h_ex mm/r	a_p mm	Vida
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB	260 (225 – 290)	0,16 (0,08 – 0,24)	0,11 (0,06 – 0,17)	1,4 (0,6 – 2,4)	300 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de folga principal	AN	11
Classe	GRADE	6060
Código de condições da aresta de corte	CECC	Arredondada
Código de montagem da pastilha	IFS	Sem furo de fixação
Código do formato da pastilha	SC	Redonda
Código do tamanho do assento da pastilha	SSC_M	9
Código do tamanho do assento da pastilha	SSC_N	3/8
Designação da aplicação do quebra-cavacos por fabricante	CBMD	E
Diâmetro do círculo inscrito	IC	9.53 mm
Espessura da pastilha	S	3.18 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	RP0903
ISO Cutting Tool Material	ISOMAT	Cerâmica SiAlON sem cobertura
ISO nível de classificação de material Primário	TMC1	S
ISO nível de classificação de material Todos	TMC1	S
Número de arestas de corte	CEDC	4
Propriedade da aresta Wiper	WEP	Não
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Face única
Raio do canto	RE	4.76 mm
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Tipo de operação	CTPT	Pré-usinagem com exigência de acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
