Pastilhas · Turning insert - general
RNGN120700T01020 670
T-Max®, pastilha para torneamento
Pastilha ISO · classe 670 · círculo inscrito 12,7 mm, raio de ponta 6,35 mm, espessura 7,938 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.
Classe 670 Preço na loja Sem reposição — só estoque
Entrega imediata
R$293,45 a unidade. Prazo e condições da loja Hailtools.
A Sandvik Coromant indica no lugar:
RNGN120700T01020 675 — Pastilha T-Max® para torneamentoClasse diferente x o produto original – Verifique a velocidade de corte.
Dados principais
- Código ISO
- RNGN120700T01020 670
- Código ANSI
- RNG45T0320 670
- Código compactado
- RNGN120700T01020670
- Material ID
- 5741241
- Família
- Pastilhas
- Tipo
- Turning insert - general
- Classe
- 670
- Substrato
- CR
- Peso unitário (kg)
- 3.8 Gram
- EAN
- 10063196
- UNSPSC
- 23242105
- eCl@ss 13
- 21182010
- Lançamento
- 23/05/1988
- CoroPak de lançamento
- 88.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 275 m/min
- Avanço por rotação
- 0,2 mm/r
- Profundidade de corte
- 1,9 mm
- Espessura máxima do cavaco
- 0,14 mm/r
- Vida da ferramenta
- 240 s
Para Superligas e titânio · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.
Torneamento geral · Depth of cut 1,9 mm
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB | 275 (235 – 305) | 0,2 (0,11 – 0,31) | 0,14 (0,08 – 0,22) | 1,9 (0,6 – 3,2) | 240 s |
| H Aços endurecidos 1ª escolha H1.3.Z.HA · 60 HRC | 105 (95 – 120) | 0,35 (0,19 – 0,54) | 0,19 (0,1 – 0,29) | 1 (0,1 – 1,9) | 3.600 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

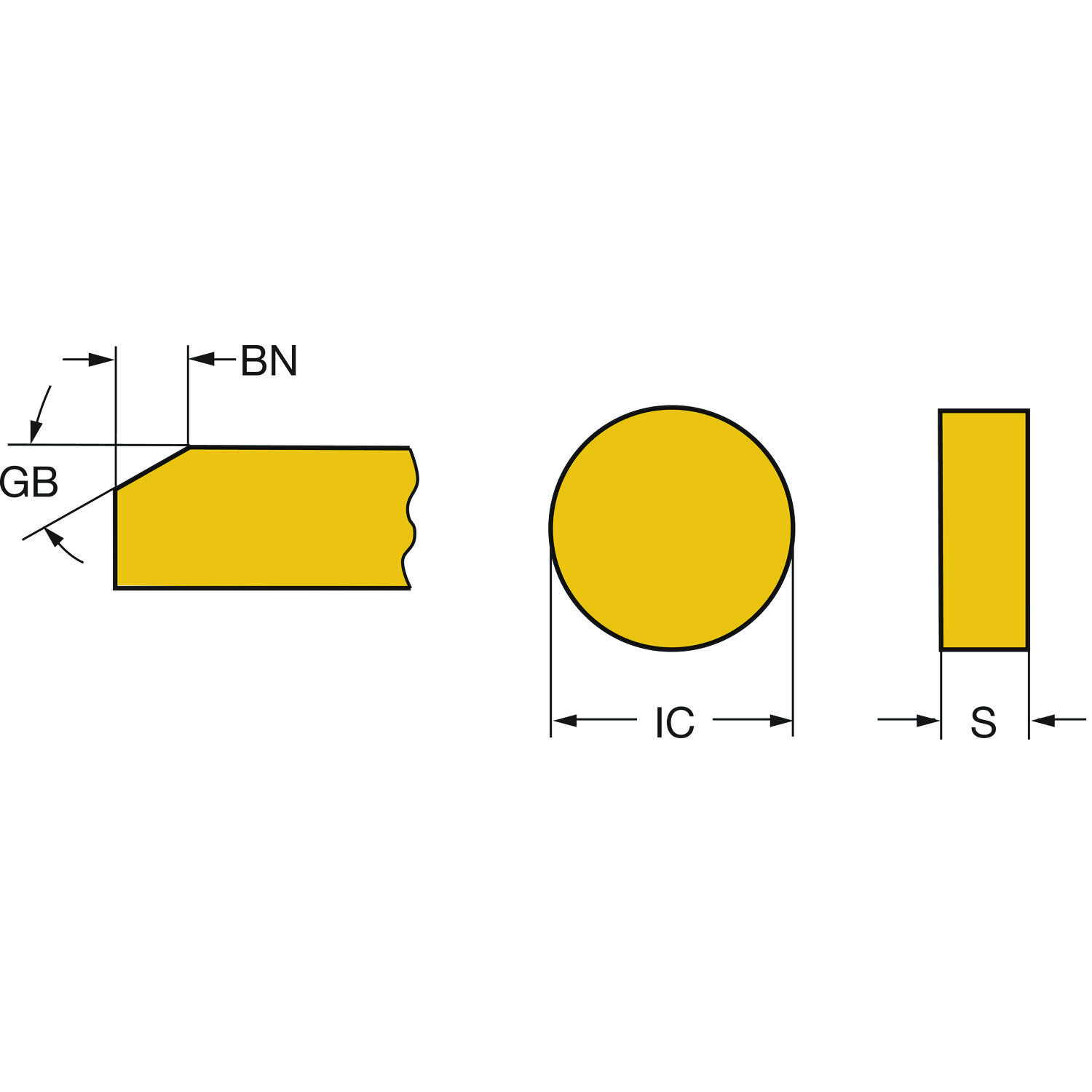

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo da fase frontal | GB | 20 |
| ângulo de folga principal | AN | 0 |
| Ângulo de saída da pastilha | GAN | 0 |
| Classe | GRADE | 670 |
| Código de montagem da pastilha | IFS | Without fixing hole |
| Código do formato da pastilha | SC | Round |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Diâmetro do círculo inscrito | IC | 12.7 mm |
| Espessura da pastilha | S | 7.9375 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | RN1207 |
| Largura da fase plana | BN | 0.1 mm |
| Número de arestas de corte | CEDC | 8 |
| Peso do item | WT | 0.0038 kg |
| Propriedade da aresta Wiper | WEP | Não |
| Raio do canto | RE | 6.35 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Substrato | SUBSTRATE | CR |
| Tipo de operação | CTPT | pre-machining with demand on surface |
Mesmo formato e tamanho — outras classes e geometrias.
RNGN120700T02520 650 Pastilha T-Max® para torneamento
RNGN120700E 6060 Pastilha T-Max® para torneamento
RNGN120700E 6065 Pastilha T-Max® para torneamento RNGN120700E 6160 Pastilha T-Max® para torneamento RNGN120700E 6165 Pastilha T-Max® para torneamento

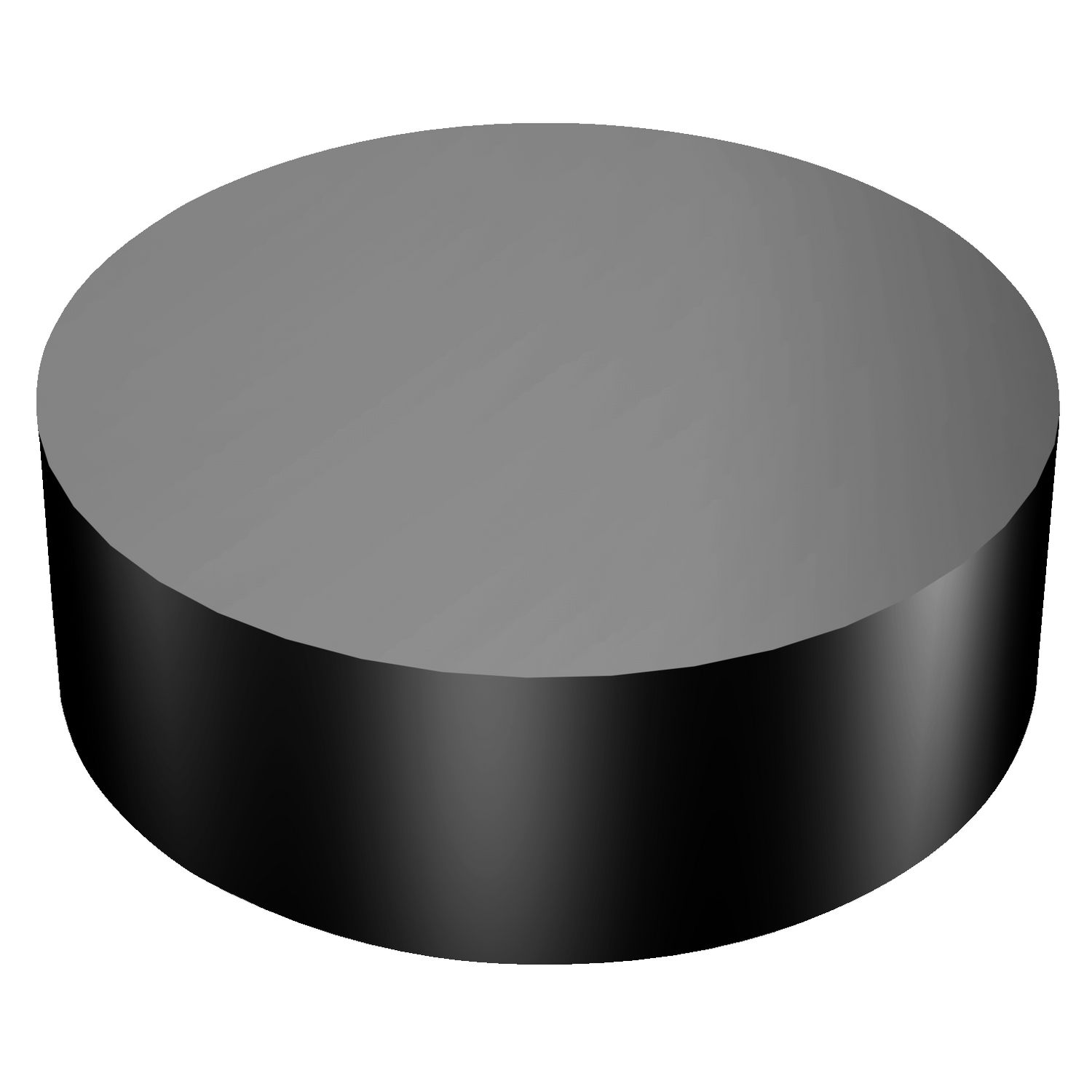

RNGN120700E 6220 Pastilha T-Max® para torneamento RNGN120700E 6230 Pastilha T-Max® para torneamento

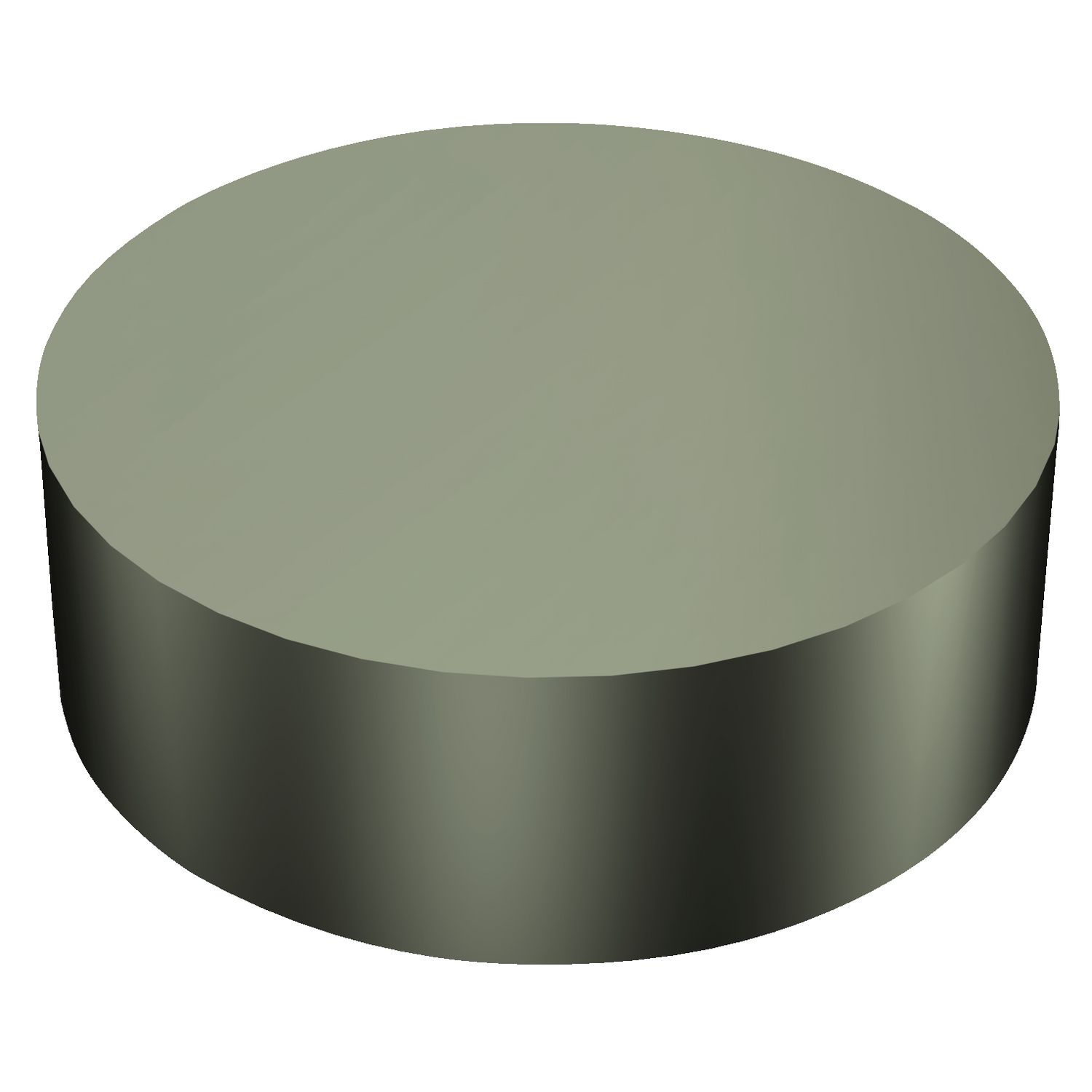

RNGN120700E 675 Pastilha T-Max® para torneamento Últimos produtos visitados
